Perché le tabelle di portata non bastano

Le tabelle di portata servono. Ma servono come base, non come risposta finale. Nel lavoro reale il problema non è trovare uno spessore che “passa” su una luce indicativa. Il problema è verificare se quel pannello resta idoneo nelle condizioni effettive del cantiere e dell'esercizio.

Per una copertura refrigerata o una parete di laboratorio, la domanda utile non è solo quanta azione porta il pannello prima del collasso. La domanda corretta è se, sotto i carichi di servizio, la deformazione resta compatibile con planarità, tenuta e continuità prestazionale.

Secondo la documentazione tecnica che richiama la norma di prodotto, UNI EN 14509 distingue chiaramente tra Stati Limite Ultimi e Stati Limite di Esercizio, con criterio di freccia tipico pari a 1/200 (documentazione tecnica Italpannelli). Questo punto cambia completamente il modo di leggere una tabella.

Il problema pratico nei progetti a freddo

In una cella frigorifera, una freccia eccessiva non è un difetto estetico. Può compromettere allineamenti, guarnizioni, scarichi di condensa, raccordi impiantistici e tenuta dei giunti. In una camera bianca o in una sala di lavorazione, la deformazione può incidere anche sulla qualità percepita dell'involucro e sulla pulibilità.

Per questo motivo, quando si affronta il tema dei pannelli a sandwich per applicazioni tecniche, la verifica non può fermarsi al dato commerciale di “luce massima”.

Regola pratica: una tabella di portata può dirti se sei vicino a una soluzione. Non può dirti, da sola, se il progetto è conforme.

Cosa manca alle tabelle standard

Le tabelle standard raramente rappresentano bene questi aspetti:

Molti errori nascono proprio qui. Il pannello viene scelto “per tabella”, poi in cantiere si scopre che la struttura secondaria è diversa, che i supporti non sono dove erano stati ipotizzati, o che il progettista MEP chiede appendimenti non previsti. A quel punto il calcolo va rifatto. E spesso va rifatto tardi.

I principi meccanici del pannello sandwich

Un pannello sandwich non si comporta come una semplice lamiera grecata e non si comporta neppure come una trave piena tradizionale. Ha una logica propria. Capirla evita molti errori di impostazione.

Come lavora davvero il pannello

Dal punto di vista meccanico, il pannello lavora con due componenti distinti. Le facce metalliche assorbono gli effetti di flessione. Il nucleo isolante contribuisce in modo decisivo al taglio e mantiene separate le facce, consentendo al sistema di sviluppare rigidezza.

Quando questo equilibrio viene letto male, il progettista tende a semplificare troppo. Tratta il pannello come se tutto dipendesse dallo spessore complessivo, oppure come se il nucleo avesse un ruolo solo termico. In realtà, per il comportamento strutturale, il nucleo è parte attiva.

Un modo semplice per spiegarlo in cantiere è questo. Le lamiere esterne fanno il lavoro che in una sezione inflessa compete alle fibre lontane dall'asse neutro. Il nucleo, invece, trasferisce gli sforzi tra le facce e governa buona parte della deformabilità a taglio. Se il nucleo è il punto debole, la freccia cresce anche quando la resistenza a rottura non è ancora critica.

Schema statico e vincoli

La seconda base tecnica è lo schema statico reale. Non quello ideale disegnato a memoria, ma quello costruito sulla posizione effettiva dei vincoli. Campata semplice, più campate, appoggi continui, travi secondarie, traversi intermedi, interruzioni di continuità. Ogni variazione modifica il risultato.

Nel calcolo della portata dei pannelli sandwich questo passaggio viene spesso sottovalutato. Si prende una luce “nominale”, magari quella architettonica tra due assi principali, e la si usa come dato strutturale. È un errore classico.

Il pannello non conosce la luce di progetto riportata in tavola. Conosce solo la distanza e la qualità dei supporti che lo vincolano davvero.

Azioni di progetto e quadro normativo

Prima della verifica, le azioni vanno classificate correttamente. In pratica, per coperture e pareti di ambienti refrigerati, il quadro tipico comprende:

Le NTC e gli Eurocodici danno il quadro generale delle azioni e delle combinazioni. La UNI EN 14509 entra invece nel comportamento specifico del pannello sandwich come prodotto da costruzione e nel modo corretto di leggere le verifiche strutturali del sistema.

In pratica, il flusso corretto è questo:

  1. Definire il modello statico reale
  2. Individuare le azioni pertinenti al caso d'uso
  3. Verificare resistenza e deformabilità
  4. Controllare fissaggi, supporti e dettagli locali
  5. Confermare che il risultato sia coerente con i requisiti funzionali dell'ambiente

Chi salta uno di questi passaggi di solito non sbaglia per cattiva tecnica, ma per eccesso di fiducia nei dati di catalogo. Il problema è che nei progetti del freddo quel margine di semplificazione si consuma molto in fretta.

Processo di verifica secondo la norma UNI EN 14509

La verifica seria parte sempre dal rilievo del caso reale. Non dal pannello disponibile a magazzino e non dalla tabella commerciale più favorevole. La sequenza corretta è l'opposto.

Schema a sei fasi che illustra il processo di verifica UNI EN 14509 per pannelli sandwich isolanti.

Rilievo del caso reale

La metodologia corretta per il calcolo portata pannelli sandwich parte dalla definizione dello schema statico reale, distinguendo il contributo di flessione delle facce e taglio del nucleo. Questa impostazione è coerente con le tabelle di verifica sviluppate secondo UNI EN 14509, Allegato E, che separano SLU e SLE, con criterio di freccia tipico pari a 1/200 (approfondimento tecnico sul dimensionamento statico).

Tradotto in pratica, prima si raccolgono questi dati:

Il punto più delicato è la campata efficace. Non va assunta come luce geometrica astratta, ma come distanza tra le mezzerie dei vincoli. Se cambi la posizione dei supporti, cambi la verifica.

Controllo agli stati limite ultimi

Agli Stati Limite Ultimi si controlla che il pannello non raggiunga condizioni di crisi sotto le combinazioni di progetto. In questa fase la verifica riguarda soprattutto la capacità resistente del sistema rispetto alle sollecitazioni indotte.

Qui la distinzione tra facce e nucleo non è teoria accademica. Serve a evitare due errori opposti. Il primo è sovrastimare la capacità del pannello guardando solo lo spessore totale. Il secondo è considerare il comportamento a taglio del nucleo come secondario, quando invece può essere determinante.

Nel lavoro professionale, questo passaggio si imposta così:

  1. si definiscono le combinazioni di carico coerenti con il caso
  2. si valuta l'effetto flettente sulle facce
  3. si controlla il contributo a taglio del nucleo
  4. si verifica che il pannello, come sistema, resti dentro i limiti resistenti

Osservazione di cantiere: molti pannelli risultano “portanti” se letti solo in chiave resistente. Poi diventano inadeguati appena si controlla la deformazione o il dettaglio locale.

Controllo agli stati limite di esercizio

Negli ambienti a temperatura controllata, spesso è lo SLE a governare la scelta finale. Il motivo è semplice. Un pannello può non collassare, ma deformarsi troppo per l'uso previsto.

La deformazione globale nasce dalla somma di due effetti. Da una parte la flessione delle facce. Dall'altra il taglio del nucleo. Se si valuta solo il primo contributo, l'inflessione viene letta in modo incompleto.

Per questo in verifica conviene sempre chiedersi:

Quando la risposta è incerta, non basta “stare dentro la tabella”. Occorre rivedere schema statico, interassi, spessore, tipo di facce o dettaglio di supporto.

Fissaggi e relazione di calcolo

La verifica non si chiude sul pannello. Si chiude sul sistema pannello più fissaggio più supporto. Una copertura o una parete refrigerata funzionano bene solo se il trasferimento dei carichi alla struttura è coerente con il modello usato in calcolo.

La relazione finale dovrebbe riportare almeno:

Se usi un foglio di calcolo interno o un modello dedicato, il valore non sta nell'automazione. Sta nel fatto che ogni cella obbliga a rendere esplicito ciò che in cantiere viene spesso dato per scontato.

Esempi numerici di calcolo per copertura e parete

Gli esempi aiutano a vedere dove si prendono davvero le decisioni. Non userò valori inventati. Il punto qui non è produrre una finta precisione, ma mostrare il metodo con cui si arriva a un esito tecnico affidabile.

Esempio di copertura per magazzino frigorifero

Primo caso. Copertura di un magazzino del freddo con pannelli sandwich posati su struttura secondaria metallica. Sul tavolo ci sono peso proprio, azioni climatiche pertinenti al sito, eventuale depressione del vento e alcuni dettagli impiantistici che il progetto architettonico non aveva ancora esplicitato.

La prima operazione non è scegliere lo spessore. È definire la luce di calcolo effettiva in base ai supporti realmente disponibili. Se in tavola compare un traverso intermedio che in cantiere verrà realmente realizzato, il pannello non va verificato sulla luce complessiva teorica. Se quel traverso è assente, il calcolo cambia in senso opposto.

A quel punto si procede così:

Per le azioni variabili del quadro normativo italiano, è utile tenere come riferimento i carichi accidentali secondo NTC 2018, ma la verifica finale del pannello resta dipendente dal suo schema reale e dalla documentazione tecnica del prodotto.

Riepilogo della verifica

Nel caso di copertura, il confronto finale si legge bene in una tabella di controllo.

Verifica Valore Calcolato Valore Limite Esito
Resistenza a flessione Da calcolo di progetto Da documentazione tecnica del pannello Verificare
Resistenza a taglio del nucleo Da calcolo di progetto Da documentazione tecnica del pannello Verificare
Freccia in esercizio Da somma degli effetti di flessione e taglio Limite di progetto adottato Verificare
Fissaggi su supporto Da verifica locale Da capacità del sistema di ancoraggio Verificare

In pratica, il pannello è idoneo solo quando tutte le righe vanno nella stessa direzione. Se la resistenza passa ma la freccia no, il progetto non è risolto.

Esempio di parete per sala di lavorazione

Secondo caso. Parete verticale in sala di lavorazione con requisiti elevati di pulibilità, planarità e tenuta. Qui le azioni distribuite sono spesso meno spettacolari rispetto alla copertura, ma il progetto può diventare più delicato per altri motivi.

Le criticità tipiche sono queste:

In una parete di questo tipo, il progettista inesperto tende a pensare che “non essendoci neve, il caso sia semplice”. Spesso non lo è. La verifica locale intorno ai fissaggi, l'effetto dei varchi e la necessità di mantenere la finitura stabile possono governare più della portata globale.

In ambienti igienicamente sensibili, un pannello troppo deformabile crea problemi prima ancora che strutturali. Crea problemi di uso, manutenzione e conformità.

L'esito tipico di questo secondo esempio non dipende solo dal pannello più spesso. Molte volte la soluzione migliore nasce da una combinazione diversa: interasse dei supporti corretto, dettaglio di bordo più rigido, staffaggi separati dal pannello e fissaggi ripensati.

Verifiche critiche per carichi concentrati e fissaggi

Molti progetti sembrano chiusi dopo il controllo di neve, vento e peso proprio. Poi arriva il coordinamento impiantistico e il quadro cambia. Un evaporatore, una passerella di manutenzione, una linea sospesa, un gruppo di sensori con staffe dedicate. A quel punto le tabelle generiche non bastano più.

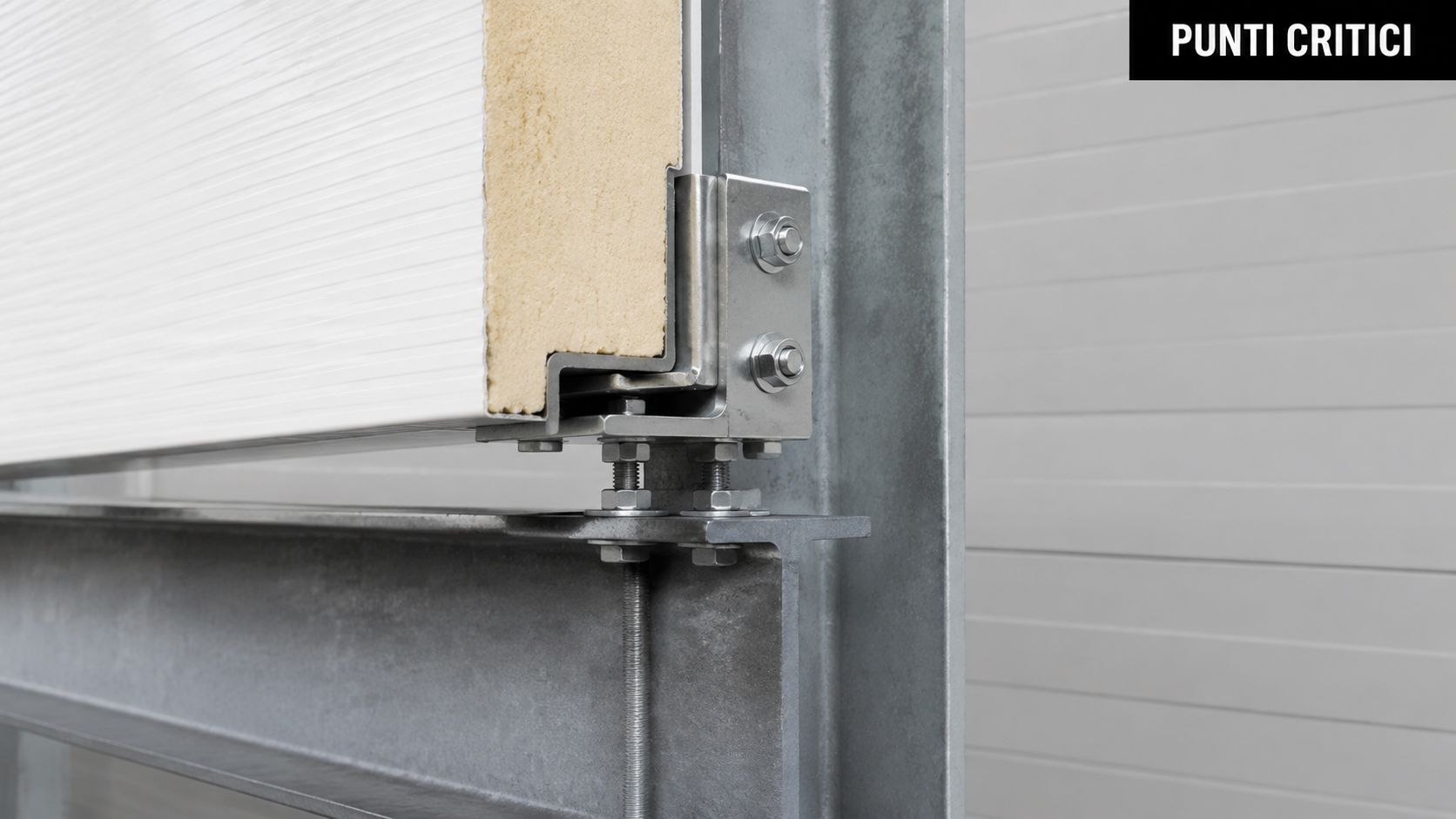

Dettaglio tecnico del montaggio di un pannello sandwich isolante su una struttura portante in acciaio zincato.

Dove le tabelle generiche smettono di aiutare

Le guide più diffuse si concentrano su carichi distribuiti come vento e neve. Molto meno spazio viene dato ai carichi concentrati, che però in magazzini frigoriferi, sale di lavorazione e ambienti tecnici sono spesso decisivi.

Le fonti tecniche richiamano proprio questo punto: il calcolo deve considerare flessione, taglio e deformazioni locali del nucleo, con crescente richiesta di verifiche site-specific sul progetto esecutivo, perché continuità del freddo e conformità igienica non tollerano cedimenti o deformazioni localizzate (nota tecnica sulle prestazioni strutturali della campata di carico).

Come si impostano le verifiche locali

Quando un carico è concentrato, il comportamento cambia. Non stai più chiedendo al pannello di lavorare come superficie caricata in modo uniforme. Stai introducendo una sollecitazione localizzata che può produrre:

Per questo, nella pratica conviene separare i casi.

Accessori leggeri ripetuti
Si valuta il loro effetto combinato e la posizione rispetto ai supporti.

Apparecchiature sospese
Si evita, quando possibile, di scaricarle direttamente sul pannello. Meglio portarle alla struttura primaria o secondaria con staffaggi indipendenti.

Passerelle o linee manutentive
Richiedono una lettura di insieme. Il problema non è solo il punto di appoggio, ma il percorso del carico e il comportamento nel tempo.

L'errore più costoso sui fissaggi

Il fissaggio viene spesso trattato come accessorio. In realtà è l'elemento che trasferisce il comportamento teorico del pannello alla struttura reale. Se il fissaggio è sottodimensionato, mal posizionato o installato su supporti non complanari, la verifica globale perde significato.

I controlli che considero essenziali sono questi:

Nei progetti più esposti, la verifica deve anche considerare il comportamento nel tempo sotto carichi permanenti. Il nucleo può mostrare effetti viscosi e incremento della deformazione nel lungo periodo. Per questo motivo, dove ci sono appendimenti continui o dettagli rigidi, conviene essere conservativi e separare il più possibile le funzioni strutturali da quelle di tamponamento e isolamento.

Checklist di installazione e consigli finali

Un pannello ben calcolato può comunque dare problemi se viene montato male. In ambienti refrigerati il margine d'errore è ridotto. Basta poco per trasformare una buona scelta di progetto in un involucro che lavora male.

Una checklist di sette punti per la corretta installazione dei pannelli, includendo pianificazione, controllo materiali e ispezioni finali.

Controlli che evitano problemi in esercizio

La checklist minima in cantiere dovrebbe includere questi punti:

Per chi gestisce pareti refrigerate, è utile confrontarsi anche con le buone pratiche di montaggio dei pannelli coibentati a parete, soprattutto quando il progetto ha requisiti igienici o termici molto severi.

Il punto finale è semplice. Il calcolo portata pannelli sandwich non è un esercizio astratto e non coincide con la scelta di uno spessore da catalogo. È una verifica del sistema reale, nelle condizioni reali, con i vincoli reali del progetto. Nei contesti del freddo, questa differenza incide direttamente su sicurezza, durabilità, tenuta e conformità.


Per progetti con celle frigorifere, magazzini a temperatura controllata, sale di lavorazione e ambienti pharma, affidare verifica, dettaglio costruttivo e installazione a un partner specializzato riduce errori che in esercizio costano molto più della progettazione iniziale. ISOCOSTRUZIONI S.r.l. opera dal 1979 nella progettazione e realizzazione di soluzioni prefabbricate per il controllo del freddo, con supporto tecnico su misura lungo tutto il ciclo di vita dell'opera.
