State investendo in una cella frigorifera ad atmosfera controllata, oppure ne gestite già una, e il problema non è la tecnologia interna. Il problema è quello che succede pochi metri più in là, nel punto in cui il prodotto entra, esce, aspetta il camion, subisce un'apertura porta troppo lunga o un attracco imperfetto. È lì che molti impianti perdono prestazione reale, anche quando sulla carta sono corretti.
Nel lavoro su celle frigorifere, magazzini del freddo e compartimentazioni prefabbricate, il punto critico non coincide quasi mai con il componente più sofisticato. Coincide con l'interfaccia. In una cella ad atmosfera controllata, quell'interfaccia è la baia di carico. Se la baia è progettata male, la cella lavora in rincorsa. Se la baia è progettata bene, la cella mantiene stabilità, sicurezza e qualità di conservazione con continuità.
Quando si parla di atmosfera controllata nelle celle frigorifere: come funziona e a cosa serve, molti si fermano alla miscela di gas, ai sensori, ai setpoint di ossigeno e anidride carbonica. Sono aspetti essenziali, ma non bastano. La continuità della catena del freddo e dell'atmosfera non dipende solo dall'interno della camera. Dipende anche da portoni, sigillatura del veicolo, tempi di apertura, tenuta del pavimento, drenaggi, flussi operativi e procedure d'accesso.
Indice
- Introduzione La Tecnologia Avanza ma la Logistica Resta il Punto Critico
- Come Funziona Tecnicamente l'Atmosfera Controllata
- La Baia di Carico L'Anello Debole che Compromette l'Investimento
- Progettare la Baia di Carico Perfetta Normative e Dimensionamento
- Componenti Chiave per Baie di Carico Ermetiche ed Efficienti
- Manutenzione e Checklist di Verifica per Garantire le Prestazioni
Introduzione La Tecnologia Avanza ma la Logistica Resta il Punto Critico
Il camion è in banchina, la cella ha raggiunto i parametri di lavoro, il prodotto è corretto per temperatura e maturazione. Poi il mezzo accosta male, il portone resta aperto più del previsto, il portale non chiude in aderenza e in pochi minuti entrano aria, umidità e calore. La tecnologia della cella continua a funzionare, ma la prestazione reale si è già spostata fuori specifica.
È qui che, in cantiere e in esercizio, vedo l'errore più frequente. Si investe nella cella ad atmosfera controllata come se fosse un sistema autonomo, mentre il punto più esposto è l'interfaccia con l'esterno. La conservazione non dipende solo da ciò che accade dentro la camera. Dipende da come si gestiscono accosto, apertura, trasferimento merce e richiusa.
Una cella AC lavora su equilibri stretti: temperatura, composizione dell'aria, umidità, pressione operativa e tempi. Se la baia di carico non è progettata con la stessa precisione, ogni ciclo di ingresso e uscita introduce una variabile che il sistema dovrà correggere. Questo significa più recuperi impiantistici, maggiore stress sui componenti, più rischio di condensa e minore stabilità sul prodotto.
Il punto pratico è semplice. La baia non è un accessorio edilizio. È parte dell'impianto di conservazione.
Per questo conviene leggere cella e baia come un unico sistema logistico e prestazionale. Chi progetta o riqualifica questi spazi deve verificare tenuta del portale, geometria di accosto, compatibilità con i mezzi, tempi reali di movimentazione, procedure operative e continuità della barriera tra interno ed esterno. Lo stesso approccio compare anche nell'approfondimento su come ottimizzare la logistica del freddo nel 2026, dove il nodo resta la tenuta dell'interfaccia logistica.
Gli scostamenti nascono quasi sempre da problemi molto concreti:
- portoni aperti oltre il tempo previsto;
- portali isotermici non aderenti al veicolo;
- soglie e raccordi che favoriscono infiltrazioni;
- flussi operativi che obbligano a manovre lente o aperture ripetute;
- procedure di carico non coerenti con i tempi della cella.
Una cella ad atmosfera controllata rende quanto promette solo se la baia impedisce scambi indesiderati nel momento più delicato, quello del trasferimento merce. È lì che si protegge davvero l'investimento.

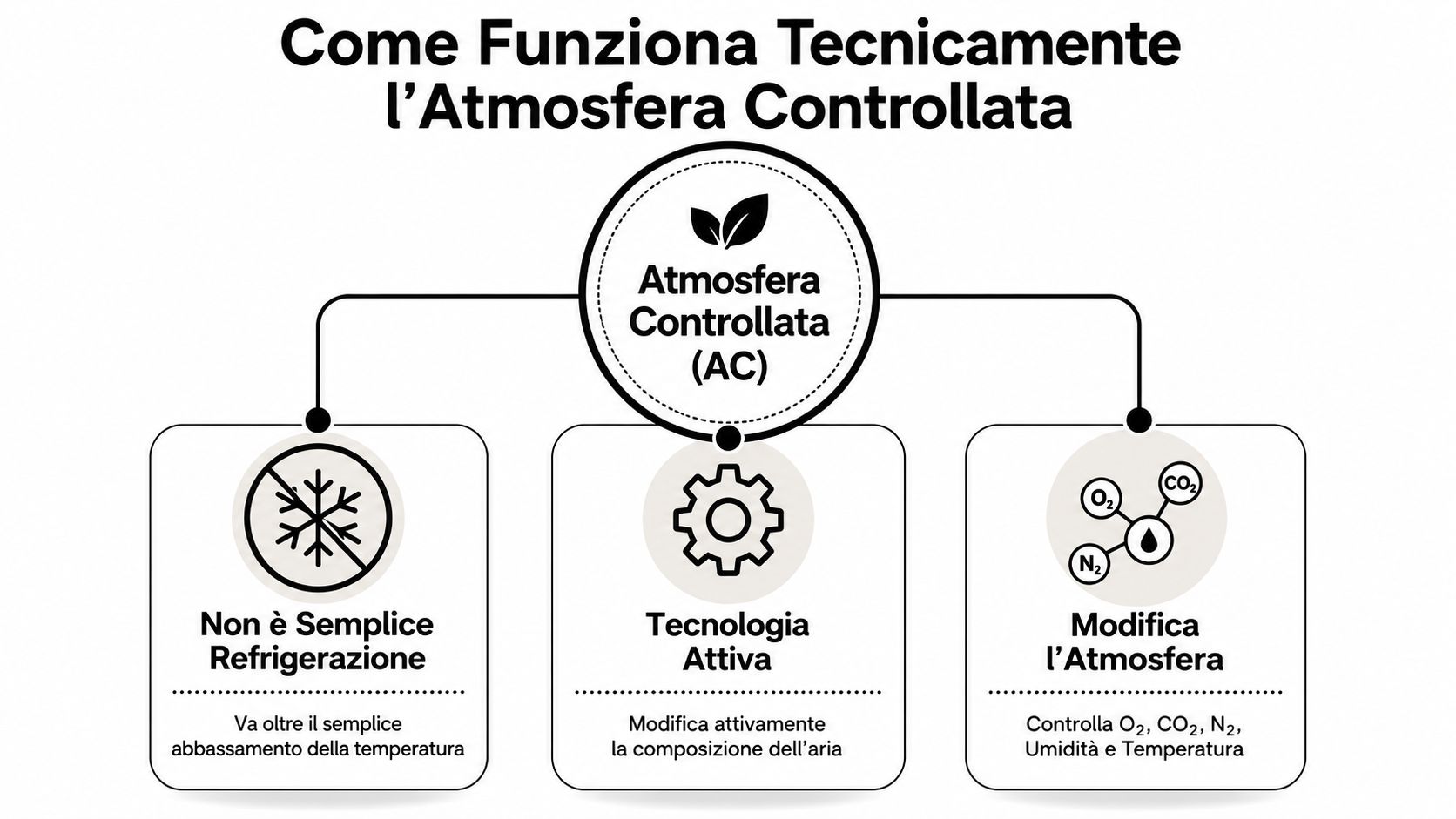

Come Funziona Tecnicamente l'Atmosfera Controllata
Un lotto può entrare in cella alla temperatura corretta e uscire mesi dopo con qualità commerciale ancora spendibile. Per ottenere questo risultato non basta abbassare i gradi. Bisogna gestire anche l'aria che circonda il prodotto, con margini stretti e parametri coerenti con specie, varietà, stato di maturazione e tempi logistici previsti.
Il principio fisico e biologico
L'atmosfera controllata combina refrigerazione e modifica della miscela gassosa interna. In pratica si riduce l'ossigeno, si mantiene la CO₂ entro soglie compatibili con il prodotto e si usa azoto per riequilibrare la composizione. L'obiettivo tecnico è chiaro: rallentare la respirazione del prodotto e contenere i processi che portano a maturazione, rammollimento, perdita di turgore, alterazioni fisiologiche e sviluppo microbiologico.
Nel caso dell'ortofrutta, gli operatori del settore conoscono bene l'effetto. Una gestione corretta dell'atmosfera può ridurre in modo marcato la velocità respiratoria e allungare i tempi di conservazione rispetto alla sola refrigerazione, come riporta Fruit Control nella panoramica sulla conservazione in atmosfera controllata. Sul piano economico il punto non è solo avere più giorni di shelf-life. Significa ridurre scarti a magazzino, programmare vendite meno compresse, sostenere transit time più lunghi e servire mercati che con il solo freddo resterebbero fuori portata.
Il prodotto, infatti, continua a essere biologicamente attivo anche in cella. Consuma ossigeno, produce anidride carbonica, rilascia umidità e, per alcune referenze, etilene. La cella AC agisce direttamente su questi fenomeni. Se i setpoint sono corretti e restano stabili, il decadimento rallenta in modo misurabile e la qualità commerciale tiene più a lungo.
Regola pratica: il freddo riduce la velocità dei processi. L'atmosfera controllata ne limita la causa biologica.
Il ciclo operativo reale in cella
Dal punto di vista impiantistico, una cella AC lavora per fasi. Prima si porta il prodotto alla temperatura richiesta. Poi si abbassa l'ossigeno fino al livello previsto per quella referenza, si stabilizza la CO₂ e si mantiene il sistema in conservazione con controlli continui su gas, temperatura, umidità e tenuta del volume. Prima dell'accesso degli operatori o dello scarico, la camera viene bonificata e riportata a condizioni respirabili.
Il vincolo di sicurezza è operativo, non teorico. L'accesso avviene solo dopo il ripristino di una concentrazione di ossigeno compatibile con la presenza umana, secondo procedura, strumenti di misura e dispositivi di sicurezza adeguati. In cantiere e in esercizio vediamo spesso lo stesso errore: si investe nel controllo gas e si sottovaluta la qualità della chiusura del volume. È un errore costoso, perché ogni infiltrazione altera i tempi di abbattimento, aumenta i correttivi impiantistici e rende meno stabile il profilo di conservazione.
Per questo l'involucro conta quanto la macchina. Pareti, giunti, pavimento, serramenti, passaggi impiantistici e sigillature devono limitare gli scambi indesiderati. Se entra aria, entra ossigeno. Se entra umidità, aumentano condensa, brina e stress superficiale su struttura e componenti. Chi gestisce queste celle dovrebbe verificare con regolarità anche i segnali indiretti descritti nell'approfondimento su prevenzione di ghiaccio e condensa nelle celle frigorifere, perché spesso anticipano una perdita di tenuta o una sequenza operativa sbagliata.
| Parametro | Funzione pratica |
|---|---|
| Ossigeno O₂ | Abbassa l'attività respiratoria del prodotto |
| Anidride carbonica CO₂ | Limita sviluppo microbico e alcune alterazioni |
| Azoto N₂ | Compensa la riduzione di ossigeno e stabilizza la miscela |
| Temperatura e umidità | Mantengono il prodotto nel range di conservazione previsto |
Quando questi parametri restano fermi, la cella conserva. Quando oscillano per infiltrazioni o aperture non governate, il sistema smette di lavorare in prevenzione e passa a correggere continuamente. In quel passaggio si perde qualità di conservazione, margine operativo e parte del ritorno sull'investimento.
La Baia di Carico L'Anello Debole che Compromette l'Investimento
Alle 6:30 il camion arriva in anticipo, accosta con qualche centimetro di disallineamento, il portone resta aperto più del previsto e il muletto fa due corse in più per chiudere il carico. La cella continua a funzionare, ma da quel momento l'impianto non sta più solo conservando. Sta recuperando una perturbazione generata fuori dalla camera, nel punto di contatto tra edificio, mezzo e operazioni.
Qui si misura il valore reale dell'investimento in atmosfera controllata. Non nella prestazione teorica della cella a porte chiuse, ma nella capacità del sistema di mantenere stabilità durante i cicli ripetuti di carico e scarico.
Dove nasce il costo nascosto
Una baia progettata male non crea un solo problema. Ne somma diversi, piccoli e ripetuti, che in esercizio diventano continui: ingresso di aria esterna, aumento dell'umidità, tempi di ripristino più lunghi, più lavoro per compressori e regolazione gas, maggiore variabilità tra le palette vicine alla porta e quelle in fondo cella.
Sul campo il difetto più frequente non è clamoroso. È il fuori quota tra banchina e veicolo, il portale che non aderisce bene, la pedana che costringe manovre lente, la porta che resta aperta mentre l'operatore aspetta il completamento della missione. Ogni singolo episodio sembra gestibile. La somma, a fine stagione, pesa su consumi, stabilità del lotto e usura dei componenti.
In una cella AC il problema non si vede sempre subito sul prodotto. Si vede prima nei segnali di impianto e di reparto: più cicli di correzione, più condensa nell'area di accesso, più brina localizzata, più interventi su guarnizioni e chiusure, più differenze tra una partita e l'altra.
Un esempio operativo concreto
Prendiamo un magazzino che gestisce frutta sensibile con aperture distribuite durante la giornata. Se la baia non chiude bene sul perimetro del mezzo, l'aria esterna entra ogni volta che il portone si apre. Il sistema deve riportare in range temperatura, umidità e composizione interna. Questo significa più tempo macchina e meno stabilità nel breve periodo.
Il punto critico è che il costo non si concentra in una voce unica di bilancio. Si distribuisce tra energia, manutenzione, tempi di movimentazione, resi, cali qualitativi e riduzione del margine commerciale sul lotto. Per questo la baia viene spesso sottovalutata in fase di acquisto. Il danno economico arriva dopo, in gestione.
Le perdite che vediamo più spesso in cantiere e in avviamento
- Recuperi impiantistici più frequenti dopo ogni ciclo di carico, con funzionamento più intenso dei sistemi di refrigerazione e controllo atmosfera.
- Disuniformità di conservazione nelle zone più esposte alle aperture, soprattutto se i flussi logistici concentrano lì la merce più delicata.
- Condensa su soglie, pedane e chiusure, con peggioramento progressivo di tenute, finiture e sicurezza operativa.
- Aperture più lunghe del previsto, causate da accosto impreciso, traffico interno mal gestito o componenti non adatti al tipo di mezzo.
- Manutenzione anticipata su portoni, sigillature, shelter e sistemi di movimentazione, perché lavorano fuori dalle condizioni per cui erano stati previsti.
La baia, quindi, non è un accessorio del magazzino. È un punto di processo.
Chi progetta celle ad atmosfera controllata e trascura l'interfaccia di carico sposta il rischio dalla fase di investimento alla fase operativa. È una scelta che si paga ogni giorno, non una volta sola. E spesso si paga senza accorgersene subito, perché la cella continua a raffreddare, ma conserva con meno margine e con più correzioni del necessario.

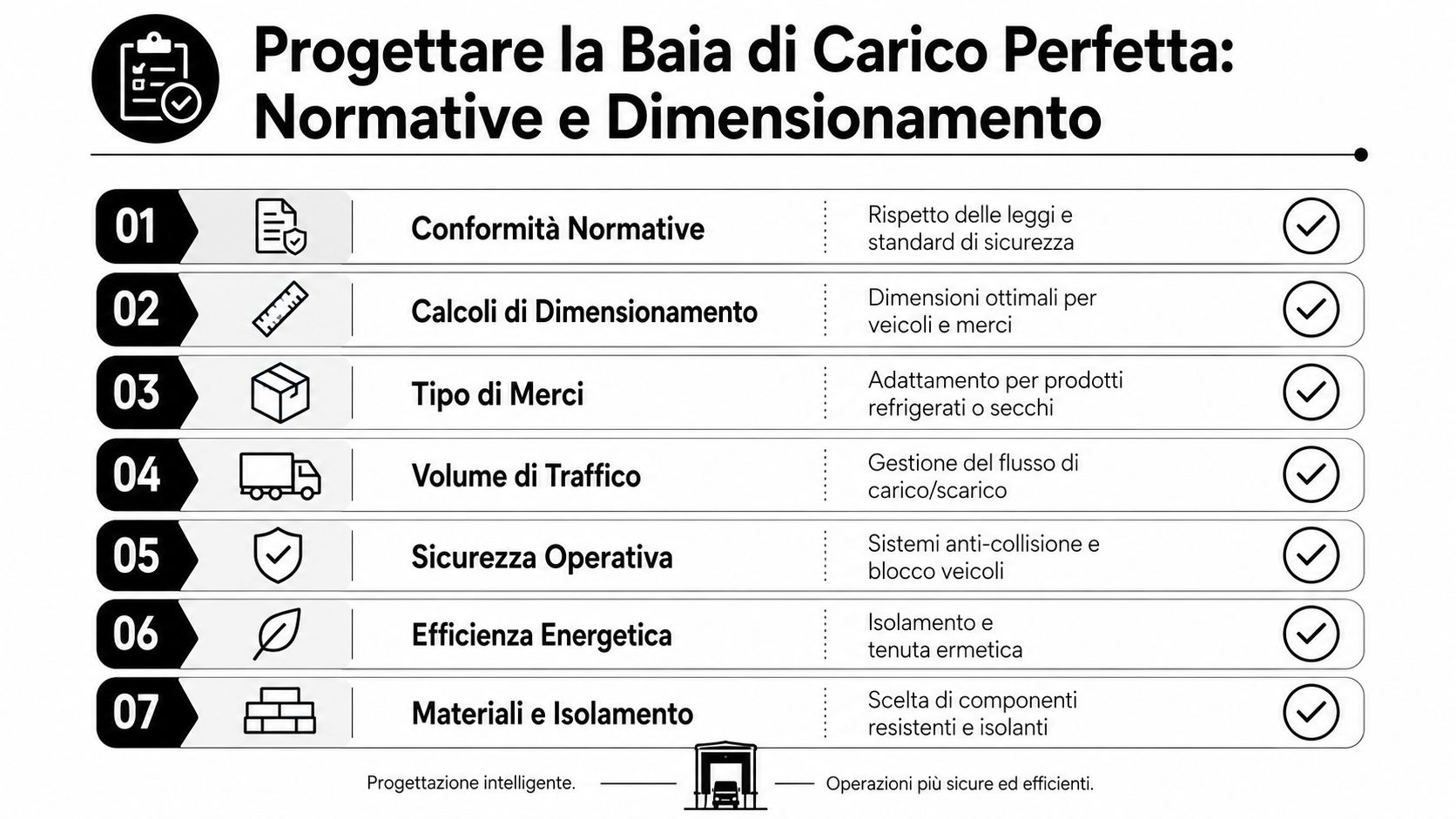

Progettare la Baia di Carico Perfetta Normative e Dimensionamento
La baia di carico efficace non nasce da una scelta di catalogo. Nasce da un progetto integrato che considera norma, tipologia di merce, mezzi utilizzati, frequenza di manovra, pulibilità e sicurezza degli operatori. In ambito alimentare e farmaceutico, improvvisare qui significa esporsi a problemi ripetuti.
Norme e sicurezza operativa
La prima base è il rispetto del quadro applicabile. In pratica, una baia collegata a celle AC deve essere coerente con requisiti HACCP, sicurezza sul lavoro, compartimentazione antincendio dove richiesta e logiche costruttive che permettano pulizia, controllo e manutenzione. Ma c'è un punto spesso trattato in modo troppo generico: il rischio di asfissia nelle operazioni di accesso manuale.
Le linee di indirizzo tecniche richiamano un rischio concreto. I lavoratori che aprono celle AC possono essere esposti a zone a basso tenore di ossigeno all'esterno della cella a causa di deflussi o perdite. La criticità è richiamata nella documentazione sulla costruzione di impianti ad atmosfera controllata. Questo cambia il modo di progettare la baia. Non basta garantire il transito della merce. Bisogna gestire anche il comportamento dei gas e l'accesso in sicurezza.
Un progetto serio della baia non si limita all'urto dei muletti e alla quota camion. Deve prevedere anche come evitare che l'operatore entri in una zona con ossigeno insufficiente.
Per questo, in pratica, servono:
- Procedure d'accesso controllate. La porta non si apre come una normale cella frigo.
- Sequenze impiantistiche coerenti. Bonifica, verifica condizioni, accesso.
- Ventilazione e ricambio mirati. Dove il layout lo richiede, soprattutto in aree con ristagni possibili.
- Segnalazione e formazione. Il personale deve sapere cosa sta aprendo e con quali cautele.
Dimensionamento e gestione dei flussi
Il secondo errore frequente è progettare la baia partendo solo dalla dimensione del foro muro. Il dimensionamento corretto considera il mezzo reale, la variabilità delle altezze, il tipo di pedana, il franco laterale per l'attracco, il raggio di manovra, la presenza di transpallet o muletti e la sequenza di movimentazione del pallet.
Una baia efficace, in pratica, deve risolvere contemporaneamente cinque funzioni:
| Funzione | Cosa va verificato |
|---|---|
| Accosto del mezzo | allineamento, urti, tolleranze operative |
| Tenuta del perimetro | contatto corretto tra portale e veicolo |
| Passaggio delle merci | continuità tra pavimento interno, pedana e pianale |
| Riduzione delle aperture | velocità di ciclo, visibilità, automazione |
| Separazione dei flussi | percorso pulito, sporco, ritorni, attese |
Nel lavoro operativo conviene partire da domande semplici. I mezzi sono sempre gli stessi o cambiano spesso? Il traffico è distribuito o concentrato in finestre brevi? La merce entra pallettizzata, roll container, bins o carrelli? La cella serve stoccaggio lungo, preparazione ordini o cross docking? Le risposte cambiano tutto.
Una soluzione prefabbricata ben studiata deve quindi integrare pannellatura, tenuta, compartimentazione e accessori di banchina come un sistema unico. Tra le opzioni presenti sul mercato, ISOCOSTRUZIONI S.r.l. realizza soluzioni chiavi in mano per celle frigorifere e celle ad atmosfera controllata con attenzione a ermeticità, normativa sanitaria e logistica del freddo. Il punto, però, resta generale: qualunque fornitore scegliate, la baia va progettata insieme alla cella, non dopo.

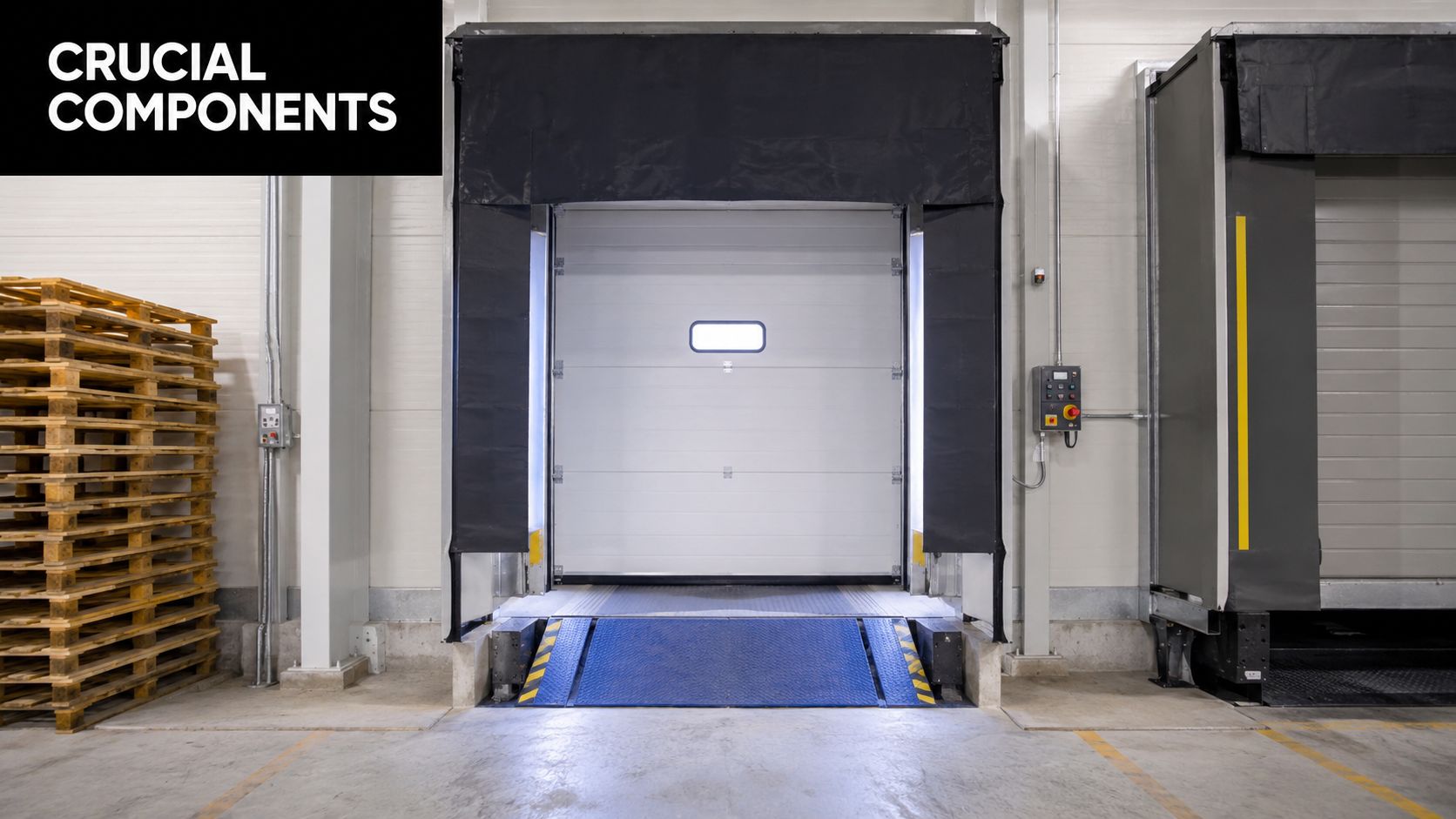

Componenti Chiave per Baie di Carico Ermetiche ed Efficienti
Quando la baia funziona bene, di solito non si nota. Il camion accosta, il portale chiude, il portone si apre solo quando serve, la pedana compensa correttamente, il transito è fluido. Quando funziona male, tutto si vede subito. Condensa, spifferi, urti, tempi lunghi, operatori che correggono a mano ciò che il sistema dovrebbe già fare.
Portali isotermici e chiusure
Il primo elemento decisivo è il portale isotermico. Serve a chiudere il contorno tra edificio e veicolo, limitando lo scambio con l'esterno durante il carico. La scelta non è uguale per tutte le piattaforme.
I portali a cuscino lavorano bene quando la flotta è abbastanza uniforme e l'obiettivo principale è ottenere un contatto stabile con il mezzo. I modelli retrattili sono più adatti quando c'è maggiore variabilità o rischio di urto in manovra. In entrambi i casi, l'errore tipico è guardare solo il prezzo del componente e non la coerenza con il parco veicoli reale.
Subito dopo viene il portone. In una baia collegata a una cella AC, il portone deve aprire in modo rapido, affidabile e con tenuta corretta da chiuso. Se il sistema rallenta, l'apertura si prolunga. Se la chiusura non lavora bene sul perimetro, la dispersione continua anche a portone serrato.
Per le parti elastiche e di tenuta, la qualità delle guarnizioni è spesso sottovalutata. In realtà, è uno dei dettagli che più incidono sul risultato complessivo. Per chi vuole approfondire la scelta dei materiali e dei punti di controllo, è utile il focus tecnico su guarnizioni per celle frigorifere.
Pedane, portoni e dettagli che cambiano il risultato
La pedana di carico non serve solo a colmare un dislivello. Serve a creare continuità operativa e sicurezza. Una pedana mal scelta genera urti sui pallet, impuntamenti, rallentamenti e apertura più lunga del necessario. A livello pratico, la scelta tra rampa oscillante, labbro standard o labbro telescopico dipende dalla distanza da coprire, dalla precisione richiesta e dal tipo di movimentazione.
Ecco i componenti che, in combinazione, fanno davvero la differenza:
- Pedana correttamente installata. Deve appoggiare in modo stabile e accompagnare il passaggio senza scalini o vuoti.
- Porta rapida interna o separazione supplementare. Utile quando serve ridurre il tempo di esposizione della cella durante il ciclo di carico.
- Respingeveicoli e sistemi di centraggio. Proteggono struttura e portale da urti ripetuti.
- Sistemi di drenaggio. Evitano ristagni d'acqua che peggiorano igiene, sicurezza e durata dei materiali.
- Ventilazione tecnica nelle aree critiche. Da valutare in funzione del rischio operativo e della configurazione della baia.
Una baia ermetica non è quella con più componenti. È quella in cui i componenti collaborano senza lasciare interstizi fisici o operativi.
Un altro punto pratico riguarda la manutenzione accessibile. Se il portale è difficile da ispezionare, se la pedana non consente controlli rapidi o se i sensori sono esposti a urti continui, il sistema degrada prima. Conviene sempre scegliere componenti che lavorino bene non solo il giorno del collaudo, ma anche dopo mesi di uso intensivo.

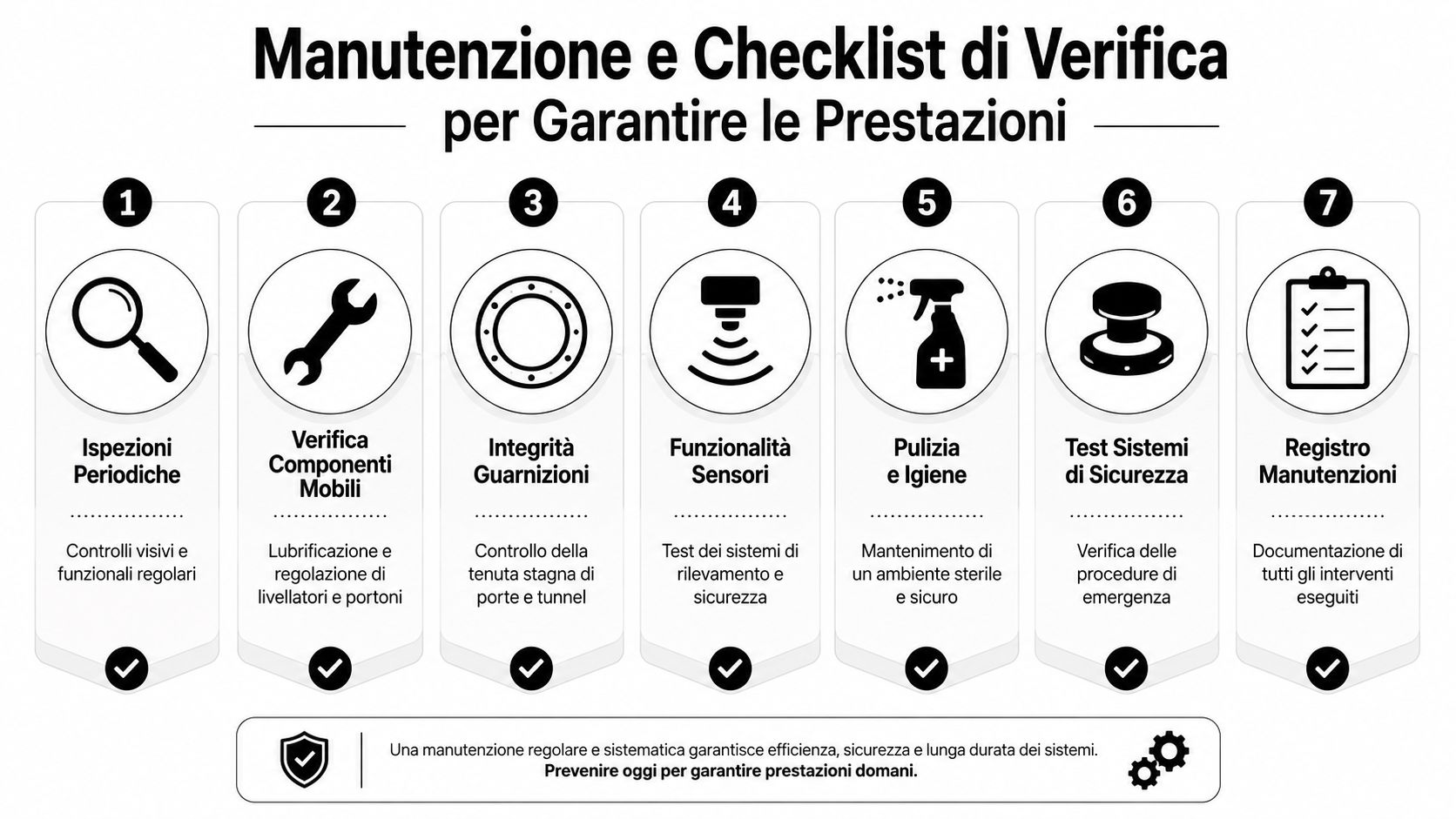

Manutenzione e Checklist di Verifica per Garantire le Prestazioni
La prestazione di una baia di carico non si conserva da sola. Viene mantenuta. L'usura meccanica, gli urti, le deformazioni dei portali, l'invecchiamento delle guarnizioni e le piccole disallineature modificano gradualmente il comportamento dell'interfaccia tra cella e veicolo. Se non vengono intercettati presto, la cella continua a funzionare ma perde qualità operativa.
La manutenzione che evita la deriva prestazionale
La manutenzione utile non è solo quella che ripara il guasto. È quella che intercetta la deriva prima del fermo. In una baia collegata a una cella AC, i controlli più importanti sono spesso quelli più semplici: usura delle tele del portale, schiacciamento non uniforme delle guarnizioni, lentezza anomala del portone, gioco eccessivo della pedana, acqua in ristagno, sensori sporchi o fuori posizione.
Conviene organizzare i controlli su due livelli:
- Verifica operativa frequente. Fatta dal personale interno con osservazioni visive e test di funzionamento.
- Controllo tecnico programmato. Fatto da manutentori qualificati su componenti mobili, regolazioni, sicurezze e tenute.
Se un operatore deve compensare manualmente una mancanza del sistema, la manutenzione è già in ritardo.
Anche la pulizia conta. Sporco, residui di imballo, ghiaccio o acqua in punti critici alterano chiusure, sensori e fluidità di passaggio. In ambienti HACCP questo tema non è separabile dalla manutenzione. Fa parte della stessa affidabilità.
Checklist pratica in cantiere e in esercizio
Una checklist ben fatta evita discussioni astratte. Ecco i controlli che conviene mettere per iscritto, sia in avviamento sia nelle ispezioni periodiche:
- Tenuta del portale. Verificare contatto uniforme con i mezzi realmente utilizzati.
- Stato delle guarnizioni. Cercare tagli, schiacciamenti permanenti, distacchi e irrigidimenti.
- Funzionamento del portone. Controllare velocità, arresti, chiusura completa e sensori.
- Pedana di carico. Verificare allineamento, fine corsa, appoggio e movimenti anomali.
- Pavimento e soglie. Cercare punti di infiltrazione, usura, lesioni, ristagni.
- Dispositivi di sicurezza. Testare blocchi, segnalazioni, logiche di emergenza e procedure operative.
- Registro interventi. Annotare difetti ricorrenti, sostituzioni e tempi di fermo per capire dove il sistema sta degradando.
Questa disciplina fa una differenza concreta. Permette di proteggere non solo il componente, ma la funzione per cui la baia esiste: mantenere integra la condizione della cella nel passaggio più delicato di tutta la filiera.
Quando una cella ad atmosfera controllata non rende come previsto, quasi sempre conviene partire dalla baia di carico e non dal quadro comandi. ISOCOSTRUZIONI S.r.l. supporta aziende alimentari, logistiche, industriali e farmaceutiche nella progettazione e realizzazione di celle frigorifere, magazzini del freddo e soluzioni prefabbricate con attenzione a ermeticità, sicurezza e continuità operativa. Se state valutando un nuovo impianto o la riqualificazione di una baia esistente, un confronto tecnico sul layout reale può evitare errori costosi già in fase di progetto.
