In stabilimento il problema spesso emerge alla fine del turno: il pavimento della cella sembra integro, ma vicino alla soglia compare un velo d'acqua, la resina inizia a perdere adesione e il transpallet lascia tracce difficili da rimuovere. Il difetto viene attribuito al rivestimento, mentre la causa può trovarsi più in profondità, nella combinazione tra temperatura superficiale, umidità, barriera al vapore, giunti e dettagli dell'involucro.
Per questo i pavimenti per celle frigorifere alimentari non vanno scelti come una semplice finitura calpestabile. Sono parte dell'involucro isotermico e devono lavorare contemporaneamente contro condensa, gelo, lavaggi, carichi concentrati, sostanze aggressive e rischio igienico. La domanda corretta non è soltanto quale materiale usare, ma come progettare un sistema che resti asciutto, pulibile, impermeabile e stabile durante tutto il ciclo operativo.
Indice
- Il pavimento come sistema termoigrometrico
- Fisica della condensa e punto di rugiada
- Tabella del punto di rugiada e interpretazione
- Categorie di rivestimento per il freddo alimentare
- Conformità HACCP e protocolli di sanificazione
- Gestione degli shock termici e delle baie di carico
- Efficienza energetica e diagnosi dell'involucro
- Normative UNI e struttura del capitolato tecnico
- Matrice decisionale per settore alimentare
- Riferimenti incrociati e manutenzione programmata
Il pavimento come sistema termoigrometrico
Una cella frigorifera può presentare un rivestimento apparentemente resistente e, nello stesso tempo, avere un pavimento progettato male. Il caso tipico riguarda una superficie che si raffredda più del previsto durante il funzionamento, mentre sotto il massetto resta umidità residua o l'aria umida penetra dal bordo della porta. La condensa può formarsi sotto la finitura, dove non è visibile, fino a provocare rigonfiamenti, distacchi e fessurazioni.
Il pavimento deve quindi essere letto come una sequenza funzionale: supporto strutturale, isolamento, barriera al vapore, strato di tenuta, finitura superficiale, giunti, raccordi verticali e sistema di drenaggio. Se uno solo di questi elementi interrompe la continuità, il rivestimento finale non può compensare automaticamente il difetto.
Regola pratica: una resina impermeabile applicata sopra un supporto umido non trasforma quel supporto in un sistema termoigrometrico stabile.
Le sollecitazioni arrivano da direzioni diverse. Le scaffalature trasmettono carichi concentrati, i transpallet generano azioni dinamiche, i lavaggi introducono acqua e detergenti, mentre l'apertura dei portoni porta aria calda e umida a contatto con superfici fredde. Le soglie e i bordi perimetrali sono particolarmente delicati perché concentrano passaggi, discontinuità costruttive e possibili ponti termici.
La progettazione deve verificare almeno:
- Continuità dell'isolamento, soprattutto in corrispondenza di soglie, giunti e attraversamenti.
- Tenuta all'acqua e al vapore, per impedire che l'umidità migri verso gli strati freddi.
- Resistenza meccanica, dimensionata sui carichi reali di scaffalature, ruote e movimentazione.
- Sanificabilità, con superfici non assorbenti e raccordi privi di angoli difficili da pulire.
- Compatibilità termica, considerando la temperatura di esercizio e gli shock tra cella, anticella e area di lavorazione.
Un pavimento per cella frigorifera alimentare funziona quando tutti questi requisiti restano coerenti. La scelta della finitura viene dopo la definizione del comportamento dell'intero pacchetto.

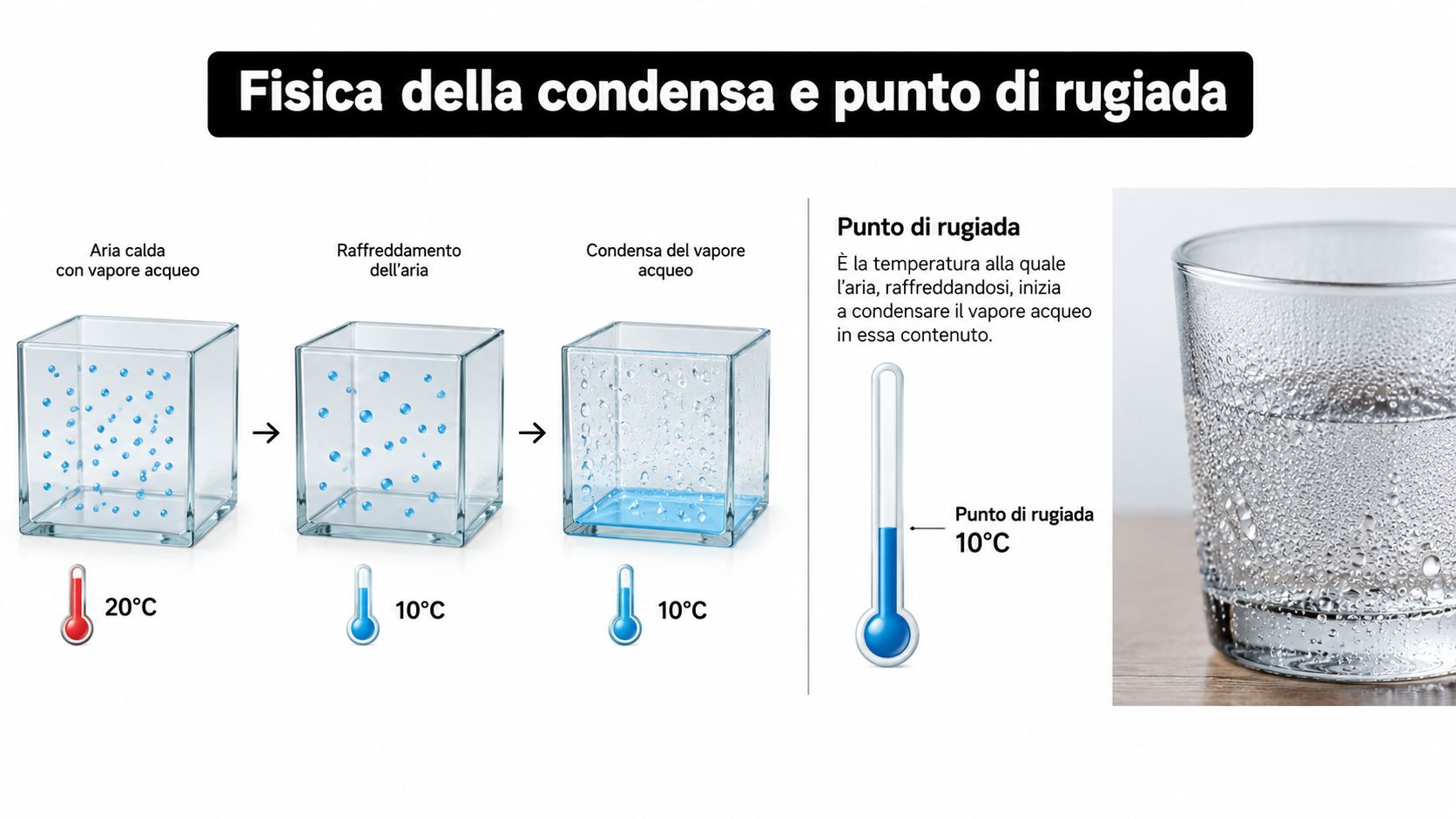

Fisica della condensa e punto di rugiada
Il punto di rugiada è la temperatura alla quale l'aria non riesce più a trattenere il vapore acqueo. Se una superficie ha una temperatura uguale o inferiore a quella soglia, il vapore può trasformarsi in acqua, anche quando il pavimento appare semplicemente freddo e asciutto.
Il controllo pratico richiede tre misure:
- Temperatura dell'aria nella zona interessata.
- Umidità relativa dell'aria.
- Temperatura superficiale del pavimento, rilevata nel punto più freddo.
Il rischio nasce quando la terza misura scende sotto la temperatura di rugiada determinata dalle prime due. Un corridoio di lavorazione umido, un portone lasciato aperto o il rientro di merce più calda possono aumentare rapidamente il contenuto di vapore. Il calcestruzzo, però, non reagisce istantaneamente: la sua inerzia termica mantiene zone fredde anche quando l'aria cambia, creando condizioni favorevoli alla condensa localizzata.
La prevenzione di ghiaccio e condensa nelle celle frigorifere richiede perciò una valutazione del nodo completo, non la sola scelta di un prodotto superficiale.
La barriera al vapore ha un ruolo decisivo. Deve essere continua e collegata correttamente agli elementi verticali, perché una discontinuità può consentire la migrazione dell'umidità verso lo strato freddo. Il problema non si risolve aumentando semplicemente lo spessore della resina: la finitura deve lavorare sopra un supporto asciutto, stabile e correttamente isolato.
Durante la diagnosi conviene misurare il pavimento in più punti, includendo soglia, bordo parete, area sotto le scaffalature e zone percorse dai muletti. Una singola lettura centrale può nascondere il punto critico, mentre una termografia consente di individuare differenze di temperatura compatibili con ponti termici o discontinuità dell'isolamento.
Tabella del punto di rugiada e interpretazione
Il punto di rugiada permette di verificare rapidamente se una superficie del pavimento può diventare sede di condensa. Il confronto corretto parte da temperatura dell'aria e umidità relativa, quindi prosegue con la temperatura effettiva del calcestruzzo, del giunto, della soglia o della canalina. Se la superficie è più fredda del punto di rugiada, l'acqua può condensare.
| Temperatura aria | UR 50% | UR 70% | UR 90% |
|---|---|---|---|
| -30 °C | -38,1 °C | -35,0 °C | -31,1 °C |
| -20 °C | -27,8 °C | -24,5 °C | -21,6 °C |
| -10 °C | -18,4 °C | -15,1 °C | -11,8 °C |
| 0 °C | -9,2 °C | -4,8 °C | -1,3 °C |
| +4 °C | -5,5 °C | -1,0 °C | +2,5 °C |
| +10 °C | 0,0 °C | +4,8 °C | +8,4 °C |
| +20 °C | +9,3 °C | +14,3 °C | +18,3 °C |
I valori sono indicativi e arrotondati; per il capitolato si rimanda al calcolo con sensore calibrato. La matrice serve per il controllo preliminare, mentre la registrazione contrattuale deve utilizzare strumenti verificati e una procedura di misura definita.
Come leggere la matrice in stabilimento
Con aria a +4 °C e umidità relativa al 90%, il punto di rugiada è circa +2,5 °C. Una soglia misurata a +1 °C si trova quindi sotto tale valore e può presentare condensa, anche se il display della cella indica condizioni apparentemente stabili. La stessa verifica va eseguita vicino ai portoni, dove l'ingresso di aria umida modifica rapidamente il microclima.
Dopo il lavaggio di un'area a +10 °C, l'acqua residua aumenta l'umidità locale. Massetto, giunti e canaline possono conservare una temperatura inferiore a quella dell'aria, soprattutto se sono a contatto con strati più freddi. Il rischio compare quando la temperatura superficiale scende sotto il punto di rugiada, prima che l'operatore riconosca visivamente l'origine dell'acqua.
La misura va eseguita nello stesso momento e nello stesso punto. Registrare soltanto aria e umidità non basta, perché la superficie può avere un ritardo termico rilevante rispetto all'ambiente. Per ogni rilievo conviene associare temperatura dell'aria, UR, temperatura superficiale, posizione, ora e condizioni operative.
Il dato deve diventare una procedura
Il sistema di monitoraggio dovrebbe acquisire i tre parametri nei momenti più critici: aperture frequenti dei portoni, lavaggi, sbrinamenti e movimentazione intensa della merce. Il responsabile può così distinguere condensa, brina, acqua di lavaggio e infiltrazione, evitando interventi impropri sul solo rivestimento.
Una lettura isolata descrive soltanto un istante. Una serie di rilievi collega invece il superamento del punto di rugiada alla durata dell'evento e al punto preciso del pavimento. Questa correlazione consente di stabilire se occorre correggere la ventilazione, la gestione dei portoni, la soglia, la barriera al vapore o il dettaglio costruttivo, prima che compaiano degrado e non conformità igieniche.

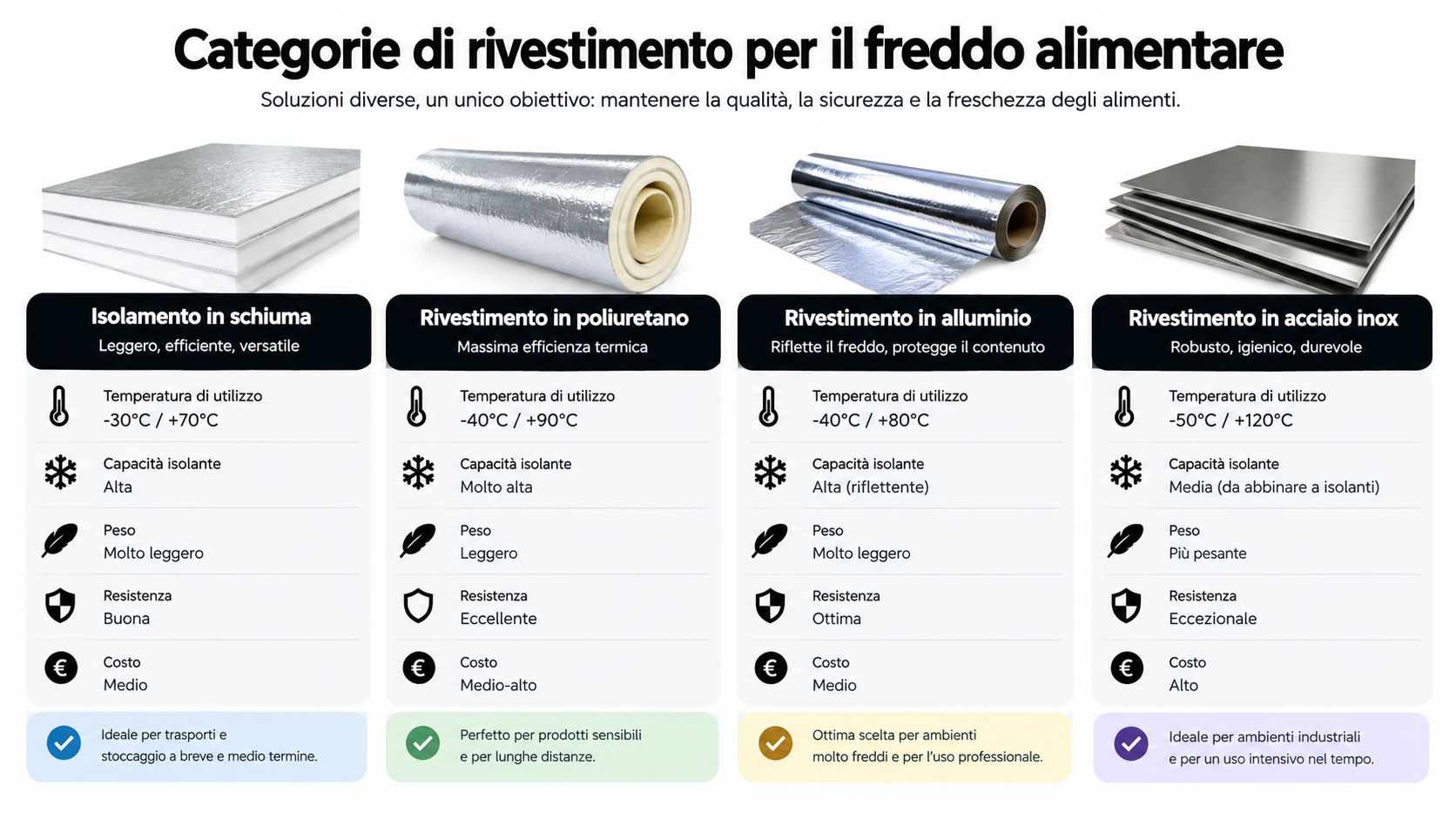

Categorie di rivestimento per il freddo alimentare
Non esiste una finitura universalmente migliore. La scelta dipende da temperatura, carichi, prodotti trattati, frequenza dei lavaggi, aggressività chimica e possibilità di ispezionare gli scarichi. Il materiale deve essere valutato insieme al supporto e ai dettagli perimetrali.
Resine epossidiche e poliuretaniche
Le resine consentono di ottenere superfici continue, impermeabili e relativamente semplici da sanificare. Possono essere adatte quando il supporto è stabile e la preparazione del calcestruzzo è stata eseguita con controllo dell'umidità residua, rugosità e adesione.
Il limite principale non è necessariamente la resina, ma il supporto sottostante. Se il calcestruzzo si muove, il vapore esercita pressione o i giunti vengono coperti senza un dettaglio compatibile, il rivestimento può fessurarsi o distaccarsi. Una finitura liscia, inoltre, deve essere bilanciata con una resistenza allo scivolamento adeguata alla presenza di acqua, brina, grassi e detergenti.
Piastrelle in gres porcellanato
Il gres può offrire buona resistenza all'usura e agli agenti chimici, ma introduce fughe, giunti e discontinuità che devono essere progettati con attenzione. Una fuga deteriorata diventa più difficile da pulire e può trattenere acqua o residui.
Il sistema funziona meglio quando il supporto è regolare, la posa è controllata e i giunti sono compatibili con gli shock termici. Non va scelto solo perché la singola piastrella appare resistente. In una cella sottoposta a carichi concentrati, il comportamento dipende anche dall'adesivo, dalla planarità del sottofondo e dal modo in cui le ruote trasferiscono le forze.
Pannelli isolanti con finitura
I pannelli prefabbricati possono integrare isolamento e superficie di calpestio, riducendo i tempi di cantiere in determinate configurazioni. La prestazione dipende però dalla continuità tra pannelli, sigillature, soglie e pareti.
I giunti devono resistere all'acqua, al vapore e alla movimentazione. Una fuga non ispezionabile o una sigillatura degradata può diventare il punto d'ingresso dell'umidità. Prima della scelta bisogna verificare il carico ammissibile e il comportamento nei punti dove passano scaffalature o mezzi di movimentazione.
Calcestruzzo trattato
Il calcestruzzo trattato può essere una soluzione funzionale in aree con carichi importanti, a condizione che sia correttamente stagionato, protetto e dettagliato. Da solo, però, non garantisce impermeabilità, sanificabilità o resistenza chimica sufficienti per ogni ambiente alimentare.
La preparazione del supporto, la geometria dei giunti, la maturazione e il drenaggio contano spesso più dello spessore dichiarato del rivestimento. Il confronto tra rivestimenti isolanti per il freddo alimentare professionale va quindi letto come confronto tra sistemi, non tra materiali isolati.
Conformità HACCP e protocolli di sanificazione
Il requisito igienico non si esaurisce nella possibilità di lavare il pavimento. Il Manuale di corretta prassi igienica del Ministero della Salute richiede materiali lavabili e raccordi pavimento-parete facilmente pulibili per prevenire ristagni, mentre il Regolamento (CE) n. 852/2004 impone superfici resistenti, non assorbenti e dotate di drenaggio sufficiente, come indicato nelle prescrizioni ministeriali per gli ambienti di conservazione degli alimenti.
Una superficie nuova può rispettare questi requisiti in fase di consegna e perderli durante l'esercizio. Fessure, giunti aperti, micro-porosità, distacchi e zone consumate ostacolano la rimozione dei residui. L'acqua di lavaggio può ristagnare vicino alle pareti o sotto le scaffalature, mentre una sguscia danneggiata crea un angolo difficile da raggiungere con le attrezzature di pulizia.
Il capitolato deve descrivere il ciclo completo
Prescrivere soltanto “resina per pavimento alimentare” o uno spessore nominale non basta. Il capitolato dovrebbe indicare:
- Supporto, con classe, planarità, preparazione meccanica e condizioni di umidità.
- Primer, specificando adesione e compatibilità con il sottofondo.
- Impermeabilizzazione, inclusi risvolti e continuità nei punti singolari.
- Finitura, con resistenza a detergenti, disinfettanti, grassi e temperature di esercizio.
- Sgusce e sigillanti, scelti per evitare fessure e discontinuità lavabili con difficoltà.
- Drenaggio, definendo pendenze, canaline, griglie, sifoni e accessibilità per l'ispezione.
Il piano HACCP deve descrivere il detergente, il disinfettante, il metodo di applicazione, i tempi operativi e il controllo finale. Un prodotto chimicamente resistente non autorizza però a usare concentrazioni o procedure non validate dal responsabile del piano.
La sanificazione dipende anche dalla geometria
Il pavimento deve portare l'acqua verso lo scarico senza creare depressioni. Le pendenze non possono essere definite senza conoscere il tipo di lavaggio, la quantità di acqua e la posizione delle canaline. Una cella per prodotti confezionati può avere esigenze diverse da un'area dove sono presenti acqua salina, grassi, sangue o residui organici.
L'accettazione deve includere fotografie dei dettagli, schede tecniche, dichiarazioni d'idoneità all'impiego previsto e verbali delle prove di drenaggio e pulibilità. La documentazione non sostituisce l'ispezione, ma rende verificabile la qualità della posa e facilita la gestione delle non conformità.
Gestione degli shock termici e delle baie di carico
Le soglie delle porte e le baie di carico sono i punti in cui il pavimento subisce il maggior numero di transizioni. L'aria esterna o quella di un'area più calda entra quando il portone resta aperto, mentre la superficie della cella mantiene una temperatura bassa. La condensa può comparire rapidamente e trasformarsi in brina o ghiaccio quando l'acqua raggiunge una zona ancora più fredda.
Il controllo deve partire dal percorso reale delle merci. Non basta verificare la cella in condizioni statiche. Occorre osservare le aperture, il passaggio dei mezzi, la permanenza delle pedane e l'eventuale sosta di prodotto a temperatura diversa.
Protocollo operativo per il nodo della soglia
- Misurare le temperature, includendo pavimento interno, soglia, pavimento dell'anticella e area di carico.
- Registrare l'umidità, soprattutto durante le fasce di maggiore movimentazione e dopo il lavaggio.
- Controllare la tenuta del portone, verificando guarnizioni, chiusura, deformazioni e contatto continuo.
- Ispezionare il giunto, cercando fessure, distacchi, schiacciamenti e infiltrazioni.
- Verificare lo scarico, accertando che l'acqua non venga spinta verso la cella dal traffico dei mezzi.
- Separare le cause, distinguendo condensa da lavaggio, infiltrazione meteorica, acqua di fusione o perdita impiantistica.
Portoni rapidi, anticelle correttamente dimensionate, pedane riscaldate dove necessarie e griglie di drenaggio possono ridurre le criticità, ma devono essere coordinati con l'isolamento della soglia. Una griglia efficace non risolve un ponte termico lasciato aperto nel bordo del pavimento.
La soglia deve essere progettata come un nodo dell'involucro, non come un semplice profilo di raccordo.
Il rivestimento della baia deve inoltre sopportare urti e carichi dinamici diversi da quelli della cella. Una finitura delicata può funzionare in una zona protetta e fallire vicino alle ruote, ai respingenti o ai punti di trasferimento delle pedane.
Efficienza energetica e diagnosi dell'involucro
Un pavimento più spesso o più isolante non garantisce da solo il minor costo energetico. Il risultato dipende dall'interazione tra isolamento, ponti termici, tenuta all'aria, umidità, guarnizioni e frequenza di apertura delle porte.
Nel comparto dei supermercati al dettaglio, la produzione del freddo, che comprende refrigerazione e raffrescamento, assorbe circa il 63% dei consumi elettrici complessivi, con una media indicata di 299 kWh per metro quadrato, secondo l'analisi sui consumi elettrici territoriali della Fondazione Edison. Il dato riguarda il comparto commerciale esaminato e non può essere trasferito automaticamente a ogni cella, ma mostra perché il pavimento merita una diagnosi energetica.
Dove cercare la perdita reale
Una termografia eseguita in condizioni operative può evidenziare differenze di temperatura lungo il bordo pavimento, attorno alle soglie e in corrispondenza dei giunti. L'immagine termica va interpretata insieme a rilievi di umidità, stato delle sigillature, temperature registrate e tempi di apertura dei portoni.
La diagnosi dovrebbe confrontare:
- Bordo interno ed esterno, per riconoscere ponti termici.
- Soglia e guarnizione, per individuare infiltrazioni d'aria.
- Giunti e raccordi, per correlare anomalie termiche e degrado.
- Zone di ristagno, dove l'acqua può aumentare la trasmissione e accelerare il deterioramento.
- Dati dell'impianto, inclusi tempi di funzionamento e variazioni della temperatura interna.
Un intervento sul rivestimento ha senso quando il rivestimento è la causa del problema. Se la termografia mostra una discontinuità nel bordo isolato o il test evidenzia una guarnizione deteriorata, sostituire soltanto la finitura produrrebbe un risultato temporaneo.
L’isolamento termico delle celle frigorifere va quindi valutato insieme alla tenuta complessiva dell'involucro. Il ritorno dell'investimento si può stimare registrando la situazione prima dell'intervento, correggendo il difetto e verificando poi temperature, umidità, funzionamento dell'impianto e ricorrenza della condensa.
Normative UNI e struttura del capitolato tecnico
Il capitolato deve distinguere con precisione tra riferimenti normativi vigenti, prestazioni progettuali e documenti utilizzati come base tecnica. La UNI 10933:2001, relativa ai materiali, ai prodotti e alla posa dell'isolamento termico degli ambienti e magazzini frigoriferi destinati agli alimenti, risulta ritirata il 13 febbraio 2025, come riportato nella scheda UNI 10933:2001 sul catalogo UNI. Non va quindi citata come norma vigente senza una verifica aggiornata del quadro applicabile.
La UNI 11146:2005 resta indicata come norma in vigore per i pavimenti industriali in calcestruzzo e fornisce criteri utili per progettazione, costruzione e collaudo. Nel capitolato può sostenere la definizione di planarità, giunti, maturazione, tolleranze e comportamento sotto i carichi operativi, mentre il progetto frigorifero deve specificare le prestazioni termoigrometriche dell'intero pacchetto.
Cosa deve contenere il progetto
La documentazione tecnica dovrebbe comprendere:
- Stratigrafia completa, dal sottofondo alla finitura, con materiali e spessori.
- Verifica termoigrometrica, inclusa la possibilità di condensa o gelo nel sottofondo.
- Barriera al vapore continua, con dettagli di collegamento a pareti, soglie e attraversamenti.
- Carichi di progetto, distinguendo scaffalature, transpallet, ruote e carichi concentrati.
- Giunti e raccordi, con materiali di sigillatura, geometria e modalità d'ispezione.
- Drenaggio, con pendenze, canaline, griglie e gestione dell'acqua di lavaggio.
- Piano di posa, comprendente preparazione, controllo dell'umidità e condizioni ambientali.
- Piano di collaudo, con verifiche di planarità, adesione, tenuta, drenaggio e pulibilità.
Documenti da chiedere in accettazione
Il verbale dovrebbe raccogliere schede tecniche, dichiarazioni d'idoneità all'impiego previsto, resistenza chimica, compatibilità con temperature positive o negative e classe antiscivolo secondo il metodo applicabile. Vanno inoltre registrati i prodotti realmente utilizzati, i lotti, le date di posa e le condizioni del supporto.
La classe antiscivolo non deve essere scelta in astratto. Va rapportata alla presenza di acqua, brina, grassi, residui organici e modalità di pulizia, perché una superficie troppo liscia può diventare insicura, mentre una rugosità eccessiva può complicare la sanificazione.
Il collaudo finale deve includere anche una prova pratica di drenaggio e un'ispezione visiva dei raccordi. Un pavimento può risultare conforme sulla carta e mostrare comunque ristagni, bordi aperti o differenze di quota che ostacolano il lavoro quotidiano.

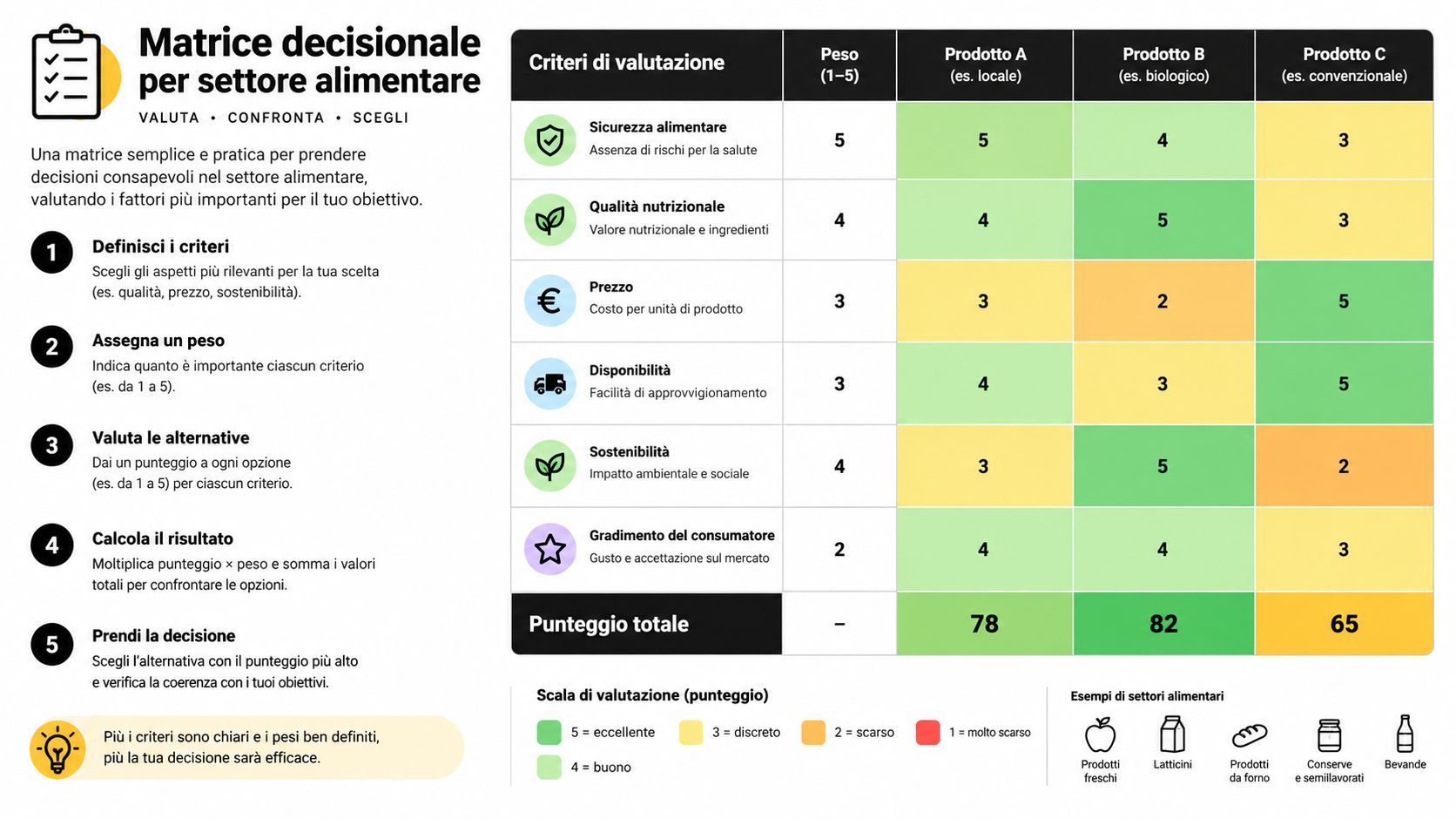

Matrice decisionale per settore alimentare
Il prodotto trattato determina il tipo di rischio che il pavimento deve governare. La temperatura minima è importante, ma non descrive da sola la severità dell'ambiente. Frequenza dei lavaggi, natura dei liquidi, presenza di grassi o sali e intensità della movimentazione possono contare altrettanto.
| Settore | Criticità dominante | Priorità progettuale |
|---|---|---|
| Carne | Grassi, sangue, residui organici e lavaggi frequenti | Superficie impermeabile, resistente ai detergenti, antiscivolo e facilmente drenabile |
| Pesce | Acqua salina, acqua di fusione, residui organici e rischio di spruzzi | Canaline ispezionabili, pendenze coerenti, raccordi arrotondati e tenuta dei portoni |
| Lattiero-caseario | Lavaggi ripetuti, detergenti e possibile accumulo presso pareti e attrezzature | Continuità della finitura, resistenza chimica, sgusce integre e controllo dei ristagni |
| Surgelati | Temperature basse, gelo, carichi concentrati e movimentazione intensa | Continuità dell'isolamento, controllo del punto di rugiada, resistenza meccanica e giunti protetti |
Nel settore ittico, le indicazioni ministeriali per i prodotti della pesca richiedono l'evacuazione dell'acqua di fusione e degli scarichi di lavaggio. Lo stesso riferimento segnala la pavimentazione sconnessa o consumata come non conformità rilevabile durante le ispezioni annuali obbligatorie.
Come usare la matrice
Il responsabile dovrebbe partire dal ciclo reale, non dal catalogo del produttore. Per ogni area occorre annotare tipo di liquido, frequenza del lavaggio, temperatura di esercizio, carichi, percorso dei mezzi e accessibilità dello scarico. Questi dati consentono di capire se la priorità è chimica, meccanica, termoigrometrica o igienica.
Un errore comune consiste nell'applicare la stessa soluzione a tutte le celle dello stabilimento. Una zona di stoccaggio confezionato può richiedere un dettaglio diverso da una sala di lavorazione dove il pavimento riceve acqua e residui a ogni fine turno.
Riferimenti incrociati e manutenzione programmata
Il pavimento non può essere mantenuto correttamente se si controlla solo la sua superficie. Pareti, soffitti, portoni, pannelli, giunti e scarichi fanno parte dello stesso involucro e possono trasferire acqua, aria o calore verso la cella.
Un portone che non chiude bene aumenta l'ingresso di umidità. Una parete con sigillatura aperta può consentire infiltrazioni. Un soffitto con pannello degradato può generare gocciolamento. Se il manutentore registra soltanto la temperatura interna, perde il collegamento tra il sintomo e il dettaglio costruttivo che lo genera.
Il controllo deve seguire una sequenza
- Superficie, per individuare usura, scivolosità anomala, distacchi e zone porose.
- Giunti, verificando fessure, sigillanti ritirati e aperture ai bordi.
- Raccordi, controllando sgusce, passaggi verticali e continuità della pulizia.
- Soglie, osservando guarnizioni, differenze di quota e tracce di ghiaccio.
- Scarichi, verificando deflusso, griglie, sifoni e accessibilità.
- Involucro, correlando anomalie del pavimento con pareti, soffitto e portoni.
- Dati, archiviando temperatura, umidità, allarmi, interventi e risultati delle verifiche.
Il controllo dell'usura dei pavimenti nelle celle frigorifere deve entrare nel piano documentato di manutenzione, non essere avviato soltanto dopo un distacco evidente. Il verbale di accettazione e i controlli periodici devono verificare distacchi, fessure e giunti aperti, perché il degrado può compromettere sia l'igiene sia l'isolamento.
Dal rilievo all'azione correttiva
Ogni anomalia dovrebbe avere una classificazione e una scadenza. Un ristagno occasionale dopo il lavaggio richiede una verifica del drenaggio e della procedura di pulizia. Una superficie fredda vicino alla soglia richiede invece una diagnosi del nodo termico, della tenuta del portone e della barriera al vapore.
Il cruscotto aziendale dovrebbe unire manutenzione energetica e HACCP, collegando dati di temperatura, funzionalità della cella, ispezioni del pavimento e interventi eseguiti. Questa integrazione aiuta il direttore di stabilimento a decidere se riparare localmente, risanare l'intero rivestimento o correggere una causa costruttiva più profonda.
Per un nuovo impianto o un risanamento, ISOCOSTRUZIONI S.r.l. può supportare progettazione, realizzazione di celle frigorifere e soluzioni di pavimentazione coordinate con isolamento, drenaggio, carichi e requisiti HACCP. Visita ISOCOSTRUZIONI S.r.l. per valutare con un team tecnico il pavimento come parte dell'involucro e definire un intervento adatto alle condizioni operative del tuo stabilimento.
