Il responsabile di stabilimento se ne accorge quasi sempre nel modo meno conveniente. Durante un controllo HACCP compare una crepa vicino allo scarico, un operatore segnala una pozza che resta a lungo sotto un pallet, oppure lo spostamento di un transpallet rivela un sollevamento del rivestimento. In una cella a bassa temperatura, il pavimento sembra integro finché bolle sotto il PVC, distacchi ai giunti e fessure ramificate attorno ai pozzetti non diventano impossibili da ignorare.
Il problema non è soltanto estetico. Usura, umidità, sicurezza di movimentazione e conformità igienica si alimentano a vicenda. Una superficie che perde continuità trattiene sporco e acqua, rende più difficile la sanificazione e può aumentare il rischio di inciampo o scivolamento. Nelle celle negative, però, c'è una causa meno visibile che spesso viene valutata troppo tardi, il criosollevamento del pavimento.
Indice
- Perché il pavimento della tua cella frigo si sta consumando
- Le cause dell'usura dei pavimenti nelle celle frigorifere
- Materiali e rivestimenti a confronto per celle positive e negative
- Come scegliere il pavimento giusto per la tua cella
- Manutenzione preventiva per fermare l'usura prima che sia troppo tardi
- Risanamento a norma HACCP quando il danno è già evidente
- Cosa fare oggi per proteggere il pavimento della tua cella
Perché il pavimento della tua cella frigo si sta consumando
In una cella frigorifera, una crepa al centro del pavimento raramente nasce soltanto in quel punto. Può essere il segnale finale di un supporto in movimento, di acqua entrata nei giunti o di un pacchetto isolante che non svolge più correttamente la propria funzione. Prima di ordinare una riparazione, occorre quindi verificare cosa accade sotto la superficie.
Durante un controllo HACCP possono emergere una finitura non più liscia, una perdita di impermeabilità o una zona che non mantiene la planarità. Il responsabile nota una fuga aperta, un bordo separato dalla parete o una deformazione. L'operatore rileva invece vibrazioni nelle ruote del transpallet, deviazioni del carrello e acqua di lavaggio che torna sempre nello stesso punto. Sono segnali diversi dello stesso problema: il pavimento sta perdendo continuità e funzionalità.
I segnali da non archiviare come semplice usura
Questi sintomi richiedono un'ispezione tecnica, non una stuccatura eseguita senza ricercare la causa:
- Bolle sotto il PVC: possono derivare da perdita di adesione, umidità intrappolata o movimento del supporto.
- Distacchi lungo i giunti: permettono ad acqua e residui di penetrare sotto il rivestimento.
- Crepe ramificate vicino agli scarichi: possono indicare tensioni locali, ristagni o discontinuità nel massetto.
- Sollevamenti agli angoli e presso le porte: sono compatibili con movimenti differenziali e, nelle celle negative, con il gelo.
- Pozze persistenti: possono segnalare perdita di pendenza, drenaggio ostruito o deformazione della soletta.
Regola pratica: se una zona si bagna nuovamente dopo ogni lavaggio, non limitarti a sigillarla. Individua il percorso dell'acqua e controlla il sottofondo.
Nelle aree alimentari, la documentazione tecnica richiede superfici resistenti, impermeabili e lisce, senza fori, crepe o fessurazioni, con pendenze adeguate verso il drenaggio. Per durabilità e protezione superficiale vengono richiamati riferimenti come UNI 11104, UNI 11146, CNR DT 211/2014 e UNI EN 1504-2, nella documentazione sulle pavimentazioni per aree della GDO e della produzione dedicate a superfici igieniche e drenanti.
Nelle celle negative va verificata anche la resistenza del sistema alla deformazione al 2%, non soltanto quella considerata al 10%. Questo controllo aiuta a capire se isolamento, barriera al vapore e sottofondo possono contrastare il criosollevamento prima che compaiano distacchi visibili. Il prossimo passo consiste nel distinguere i fattori che generano l'usura, partendo dal criosollevamento.
Le cause dell'usura dei pavimenti nelle celle frigorifere
Un pavimento può sembrare integro durante il turno e mostrare cedimenti dopo il lavaggio o lo sbrinamento. L'usura nasce dall'interazione tra carichi meccanici, variazioni termiche, umidità e gelo nel sottofondo. Individuare quale fattore avvia il danno evita di attribuire ogni problema al rivestimento.
Carrelli, transpallet e carrelli elevatori concentrano l'azione sulle ruote, sui giunti e sulle zone di manovra. Le ruote rigide, i carichi puntuali delle scaffalature e le frenate vicino alle porte possono comprimere o scheggiare il sistema. Il primo segnale è spesso una deformazione lieve, seguita da perdita di planarità, ristagni e difficoltà nella movimentazione.
I cicli di raffreddamento, riscaldamento e sbrinamento impongono dilatazioni e contrazioni ripetute. Se rivestimento, massetto e supporto reagiscono in modo diverso, le tensioni si concentrano nei giunti e nelle discontinuità. L'acqua di lavaggio o di condensa penetra quindi sotto la finitura e, nelle celle negative, può congelare. Le condizioni che favoriscono condensa e ghiaccio vanno valutate anche secondo le indicazioni su come prevenire la formazione di ghiaccio e condensa nelle celle frigorifere.
Il criosollevamento parte sotto la soletta
Il criosollevamento compare quando il gelo raggiunge l'acqua presente nel terreno o nel sottofondo. L'acqua congelata aumenta di volume e spinge verso l'alto la pavimentazione. La soletta può fessurarsi, perdere quota e trasferire il movimento al rivestimento, anche se il calcestruzzo è armato.
Il rischio aumenta quando isolamento, barriera al vapore e drenaggio non lavorano come un unico sistema. Per questo una finitura resistente può deteriorarsi mentre il problema continua sotto di essa. La letteratura tecnica italiana sulle pavimentazioni per temperatura controllata collega il fenomeno a cedimenti progressivi, perdita di planarità e difficoltà operative nell'analisi tecnica dei pavimenti per temperatura controllata.
Per distinguere il criosollevamento da un semplice cedimento del supporto, si misura la quota della pavimentazione in più punti, soprattutto presso porte, giunti e pareti perimetrali. Un sollevamento distribuito, che varia dopo i cicli di sbrinamento o durante il riscaldamento della cella, orienta verso il gelo sotto la soletta. Una depressione localizzata, invece, suggerisce cedimento, schiacciamento dell'isolante o perdita di materiale. Il controllo va associato alla ricerca di umidità e alla verifica della continuità della barriera al vapore.
Perché il valore al 10% non basta
Il dato di compressione al 10% di deformazione descrive una prova utile, ma non basta per valutare un pavimento sottoposto a carico continuo. Nelle celle negative va verificata anche la resistenza a lungo termine al 2% di deformazione. Questo valore aiuta a capire se l'isolante mantiene spessore e prestazione mentre carichi, umidità e gelo agiscono sul pacchetto.
La comparazione deve basarsi sulla scheda tecnica del sistema realmente previsto. Il fornitore deve indicare il comportamento dell'isolante al 2% e al 10%, la durata del carico considerato e la compatibilità con il supporto. Le indicazioni tecniche sui pavimenti industriali e sulle celle frigorifere distinguono tra compressione iniziale e comportamento nel tempo tra compressione iniziale e durabilità sotto carico.
Il progetto deve quindi verificare insieme isolamento, barriera al vapore, gestione delle acque e dettagli dei giunti. Il rivestimento superficiale interviene solo dopo aver risolto la causa del movimento.
Materiali e rivestimenti a confronto per celle positive e negative
Un operatore nota bolle sotto il PVC dopo pochi anni di servizio. Il sintomo riguarda spesso il supporto, non il materiale di finitura. In una cella negativa, il criosollevamento può spingere la soletta e trasferire il movimento al rivestimento. Per questo la scelta va fatta sul sistema completo, considerando anche la resistenza a lungo termine al 2% di deformazione, non soltanto il valore al 10%.
PVC in rotoli
Il PVC in rotoli si posa rapidamente e può funzionare in una cella positiva con traffico controllato, fondo regolare e procedure di lavaggio definite. Le saldature devono rimanere integre, mentre i raccordi devono impedire all'acqua di penetrare nel sottofondo.
In una cella negativa, posa e adesione richiedono maggiore attenzione. Un fondo umido, instabile o soggetto a movimenti può provocare bolle e distacchi. Il PVC non corregge il criosollevamento: deve seguire un supporto già verificato, con prestazioni dell'isolante valutate al 2% e al 10% di deformazione.
Resine epossidiche e poliuretaniche
Le resine formano una superficie continua, lavabile e priva di fughe aperte. La resistenza chimica dipende dalla preparazione meccanica, dall'umidità residua, dalla temperatura di posa e dalla formulazione scelta.
Un prodotto destinato ad ambienti refrigerati non è automaticamente idoneo al contatto alimentare. Servono certificazione del produttore, compatibilità con i detergenti utilizzati e documentazione per l'uso previsto. Su un supporto ammalorato, una resina multistrato può consentire un ripristino più consistente di un film sottile, ma non deve nascondere umidità o movimenti ancora attivi.
Calcestruzzo armato con finitura al quarzo
Il calcestruzzo armato con finitura al quarzo offre una base adatta a carichi importanti, se il pacchetto è stato progettato correttamente. Anche una soletta resistente può fessurarsi quando isolamento dal terreno, barriera al vapore o giunti non gestiscono adeguatamente gelo e variazioni dimensionali.
La finitura deve restare impermeabile e facilmente pulibile. Crepe, porosità e raccordi deteriorati ostacolano la sanificazione e favoriscono ristagni, con conseguenze sui tempi di fermo e sulla conformità HACCP.
Doghe in polietilene o acciaio inox
Le doghe tecniche possono essere indicate nelle celle a temperatura molto bassa e nelle corsie percorse da mezzi pesanti. Se dimensionate e posate correttamente, gestiscono alcune sollecitazioni e possono contribuire all'antisdrucciolo.
Richiedono però controllo dei giunti, pulizia sotto gli elementi e verifica degli appoggi. Una doga danneggiata ostacola le ruote e trattiene residui.
Per confrontare configurazioni, materiali e modalità di posa, è utile consultare la guida sul pavimento per celle frigorifere. Il prezzo iniziale più basso può trasformarsi in costi maggiori se il rivestimento impone riparazioni frequenti o un lungo fermo della cella.
Come scegliere il pavimento giusto per la tua cella
La decisione va presa osservando il lavoro reale della cella, non soltanto la temperatura nominale. A quale temperatura lavorerà la cella? Quali mezzi transiteranno? Quali lavaggi dovrà sopportare il pavimento? Vanno aggiunti i carichi concentrati delle scaffalature, la frequenza di apertura delle porte, l'umidità presente e le condizioni effettive del supporto.
Una cella positiva per stoccaggio leggero non richiede lo stesso pacchetto di una cella negativa attraversata ogni giorno da transpallet. Ghiaccio, condensa e traffico aumentano il rischio di scivolamento, quindi la rugosità deve restare efficace anche dopo lavaggi ripetuti. Nelle celle di congelamento sono spesso richiesti livelli antisdrucciolo come R11 o R12, da verificare in rapporto a contaminanti, pendenze e procedura di pulizia.
La matrice decisionale
| Materiale | Cella positiva (+2/+8°C) | Cella negativa (-18/-25°C) | Idoneità HACCP | Note di impiego |
|---|---|---|---|---|
| PVC in rotoli | Adatto con traffico moderato e supporto stabile | Da valutare per umidità, gelo e adesione | Sì, se continuo, saldato e certificato per l'uso previsto | Posa rapida, ma giunti e supporto richiedono controllo |
| Resina epossidica o poliuretanica | Adatta per superfici continue e lavabili | Indicata se formulata per basse temperature e applicata su supporto stabile | Sì, con certificazione e ciclo di posa documentato | Continuità elevata, preparazione del fondo indispensabile |
| Calcestruzzo armato con finitura | Indicato per carichi e traffico strutturale | Utilizzabile con isolamento, barriera al vapore e giunti corretti | Sì, se impermeabile, integro e sanificabile | Resiste ai carichi, ma segue i movimenti del sottofondo |
| Doghe tecniche | Utili in aree operative specifiche | Adatte a traffico pesante e basse temperature, se progettate per il carico | Dipende da materiali, accessibilità alla pulizia e certificazioni | Richiedono ispezione dei giunti e manutenzione regolare |
Il supporto può determinare il risultato più del rivestimento. Su una platea asciutta e coesa, il PVC riduce i tempi di posa. Su un massetto poroso o riparato, una resina può garantire continuità, ma soltanto dopo la preparazione meccanica e la risoluzione dell'umidità.
Nelle celle negative va verificato anche il criosollevamento: l'acqua che congela sotto la pavimentazione può spingere il pacchetto verso l'alto, aprire giunti e trasferire tensioni al rivestimento. Per questo la resistenza alla deformazione va esaminata anche al 2%, non soltanto al 10%, insieme a isolamento, barriera al vapore e stabilità dimensionale del sistema. Sono controlli che incidono sulla durata e sul rischio di fermo, non dettagli da lasciare alla sola posa.
Prima dell'ordine confrontate temperatura superficiale del massetto, adesivo, ciclo di pulizia e compatibilità HACCP. Quando confrontate le schede tecniche, fatevi rilasciare la dichiarazione del produttore sul valore di deformazione al 2% e verificatene la data di emissione.
Manutenzione preventiva per fermare l'usura prima che sia troppo tardi
Un pavimento frigorifero va trattato come un asset manutentivo. Aspettare la rottura visibile significa spesso intervenire durante un'emergenza, con merce da spostare, attività da riorganizzare e tempi di fermo difficili da controllare.
Le fonti tecniche dedicate alle celle frigorifere richiamano controlli periodici di componenti e giunti lungo intervalli compresi tra 3 e 12 mesi, un'impostazione coerente con un programma di manutenzione preventiva per locali refrigerati e relativi componenti.
Il controllo trimestrale
L'ispezione visiva deve seguire una planimetria, non il percorso casuale dell'operatore. Si controllano giunti, bordi perimetrali, raccordi con pareti e porte, aree sotto le scaffalature, saldature del PVC, continuità del film resinoso e zone intorno agli scarichi.
Conviene fotografare i difetti dalla stessa posizione e registrare la loro evoluzione. Una crepa che si allunga, una bolla che aumenta o un giunto che si apre dopo il lavaggio richiedono una valutazione tecnica.
Il controllo semestrale
Il lavaggio profondo deve rispettare la temperatura di esercizio e la compatibilità chimica del rivestimento. Detergenti alcalini, disinfettanti a base di cloro o perossido possono richiedere procedure diverse, tempi di contatto controllati e risciacqui adeguati.
Durante il controllo si verificano pendenze, pozzetti, chiusini e continuità del drenaggio. Un chiusino instabile o un deflusso lento può concentrare acqua proprio nel punto in cui il pavimento è già indebolito.
Il controllo annuale
La verifica annuale può includere una mappatura termografica delle aree critiche, prove di adesione a strappo su punti campione e controllo del criosollevamento presso angoli, porte e zone perimetrali. Non ogni cella richiede lo stesso pacchetto di prove, ma la decisione deve dipendere dall'intensità d'uso e dalla storia dei guasti.
Ogni intervento va riportato nel registro HACCP, indicando prodotto impiegato, area trattata, condizioni ambientali e operatore. La tracciabilità non sostituisce la riparazione, ma dimostra che il responsabile ha identificato e gestito il rischio.

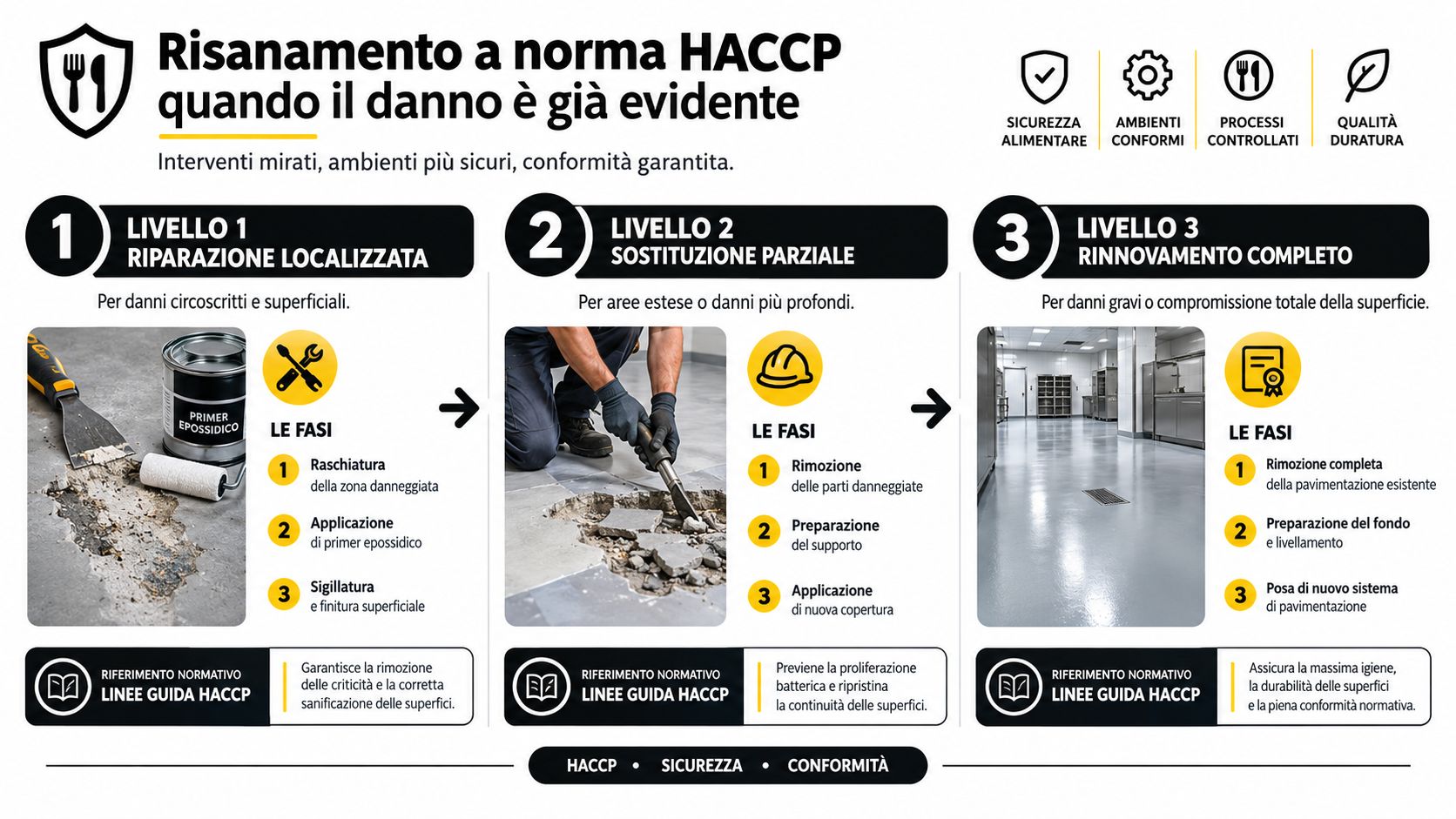

Risanamento a norma HACCP quando il danno è già evidente
Quando compaiono crepe, bolle o distacchi, la riparazione deve partire dalla diagnosi del supporto. Raschiare la parte sollevata e ricoprire tutto senza misurare umidità, adesione e planarità può rendere il difetto invisibile per poco tempo, non eliminarlo.
La superficie destinata ad aree produttive o di confezionamento deve rimanere resistente, impermeabile, liscia e priva di discontinuità che ostacolino la sanificazione. Il sistema scelto deve inoltre essere compatibile con la temperatura di esercizio e con i detergenti effettivamente usati nello stabilimento.
Riparazione localizzata
La riparazione localizzata è adatta quando il danno è circoscritto e il supporto circostante è coeso. Il ciclo può comprendere rimozione del materiale instabile, preparazione del bordo, primer epossidico bicomponente e stuccatura con malta resinosa compatibile con la temperatura della cella.
Il punto critico è il margine della riparazione. Se il bordo resta sottile, poroso o non aderente, acqua e sporco torneranno a entrare. Prima della riapertura vanno verificati adesione, planarità e continuità della superficie.
Rivestimento sovrapposto
Un nuovo film resinoso multistrato richiede preparazione meccanica del supporto, rimozione delle parti incoerenti e controllo dell'umidità. La pallinatura o la fresatura possono essere necessarie per creare un profilo di adesione uniforme.
La conformità alla UNI EN 13813 va verificata per il sistema specifico, così come l'idoneità al contatto alimentare quando prevista. La certificazione non è trasferibile automaticamente da una resina a un altro prodotto o da un ciclo di posa a un altro.
Rifacimento completo
Il rifacimento completo diventa necessario quando il movimento interessa il pacchetto di pavimento, il supporto è saturo di umidità o il criosollevamento ha compromesso la planarità. In quel caso si rimuove il rivestimento esistente, si ripristina il massetto e si ricostruiscono isolamento, barriera al vapore e finitura secondo il progetto.
Per decidere tra riparazione, sovrapposizione e rifacimento servono rilievo, prove e documenti. Un intervento specializzato di riparazione di celle frigorifere dovrebbe chiudersi con certificazioni del produttore, dichiarazione di conformità del sistema e collaudo della superficie.

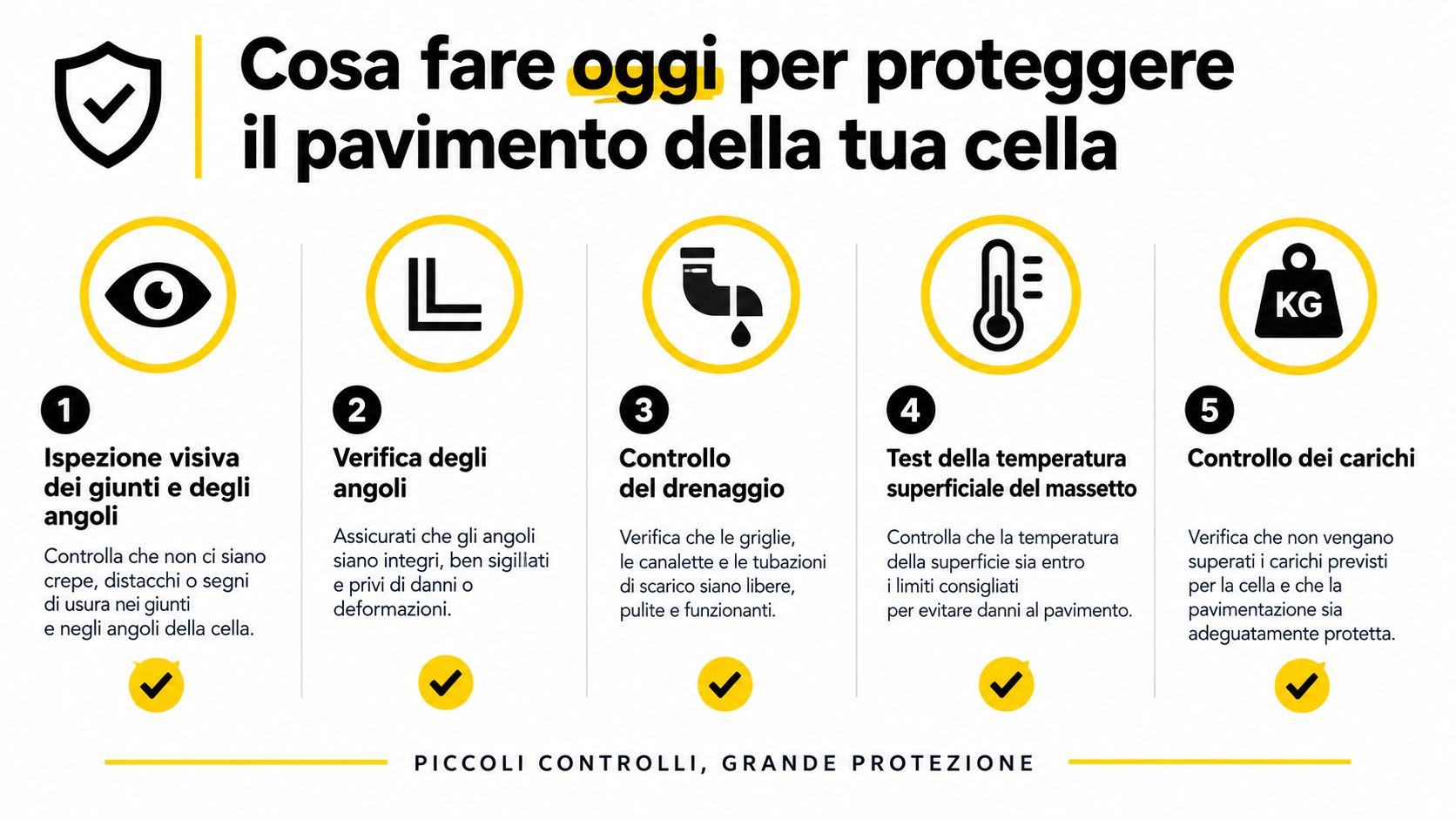

Cosa fare oggi per proteggere il pavimento della tua cella
Dopo il prossimo lavaggio, osserva dove resta l'acqua e fotografa ogni bolla, distacco o fessura prima di spostare la merce. Un sopralluogo utile registra posizione, dimensione apparente e condizioni del difetto. Coprire il problema con una nuova finitura può trattenere umidità e nascondere il criosollevamento.
Parti da giunti, angoli e scarichi. Cerca aperture, sollevamenti, materiale friabile, ristagni, chiusini danneggiati e pendenze insufficienti. Confronta nelle zone sane e danneggiate temperatura superficiale, umidità e planarità. Ricostruisci poi i carichi effettivi: ruote, transpallet, carrelli elevatori, scaffalature e manovre vicino alle porte cambiano lo stress sul rivestimento.
Per una cella nuova, il capitolato deve comprendere isolamento termico, barriera al vapore, drenaggio, giunti, rivestimento e manutenzione. Chiedi la resistenza a lungo termine al 2% di deformazione, non solo quella al 10%: questo dato aiuta a valutare il comportamento del pacchetto prima che il criosollevamento renda visibili i danni. Verifica anche compatibilità con temperatura e carichi reali.
Registra rilievi, prodotti, operatori, prove e decisioni nel registro HACCP. ISOCOSTRUZIONI S.r.l. progetta, realizza e risana celle frigorifere e pavimenti per ambienti a temperatura controllata, intervenendo su isolamento, superfici, porte, pedane, sgusci e profili di finitura. Per valutare usura, criosollevamento e conformità HACCP, visita ISOCOSTRUZIONI S.r.l. e richiedi un confronto tecnico sul sistema adatto al tuo stabilimento.
Programmate il prossimo sopralluogo prima del prossimo ciclo di sbrinamento e registrate i risultati nel registro HACCP.
