Stai forse valutando una nuova cella frigorifera, oppure devi rifare un impianto esistente che ha iniziato a mostrare i suoi limiti. In quel momento molti concentrano l'attenzione su pannelli, porte, gruppo frigorifero, automazione. Il pavimento arriva dopo. Ed è proprio lì che iniziano gli errori più costosi.
Un pavimento per cella frigorifera non è una finitura. È una parte strutturale dell'impianto, lavora ogni giorno sotto carico, sotto stress termico, sotto lavaggi frequenti e spesso sotto traffico continuo di transpallet e carrelli. Se viene sottodimensionato, posato male o trattato come un semplice supporto, i problemi non restano “a terra”. Si trasferiscono a tutta l'operatività: fermate, rischio igienico, usura precoce, condensa, dissesti e costi di ripristino che arrivano sempre nel momento peggiore.
Chi gestisce alimentare, logistica del freddo, farmaceutico o lavorazioni a temperatura controllata lo sa bene. Il pavimento deve tenere insieme esigenze che tirano in direzioni diverse. Deve essere resistente, ma anche isolante. Deve essere sanificabile, ma non scivoloso. Deve resistere ai carichi, ma anche interrompere i ponti termici. Deve integrarsi con drenaggi, soglie, pareti, giunti e cicli di lavaggio senza creare punti deboli.
La decisione corretta non è “quale materiale scelgo?”. La domanda giusta è un'altra: quale sistema di pavimentazione garantisce continuità operativa, conformità e durata nel mio caso reale?
Indice
- Introduzione Perché il pavimento è il cuore della tua cella frigorifera
- Requisiti tecnici e normative i pilastri di un progetto a norma
- Materiali a confronto come scegliere la pavimentazione giusta
- Isolamento e criosollevamento la battaglia contro i ponti termici
- Progettazione funzionale drenaggio pendenze e carichi dinamici
- Posa in opera e integrazione dal progetto al cantiere
- Manutenzione e costi come proteggere l'investimento nel tempo
Introduzione Perché il pavimento è il cuore della tua cella frigorifera
Quando un'azienda pianifica una nuova cella, spesso ragiona per componenti separate. Struttura, impianto frigorifero, scaffalature, porte, automazioni. In cantiere però queste parti non lavorano separate. Il punto in cui tutto converge è il pavimento.
Su quel piano si muovono persone e mezzi. Lì scaricano i carichi. Lì finiscono acqua di lavaggio, umidità, urti, abrasioni e sbalzi termici. Se quel sistema è progettato male, il problema non resta confinato a una lastra o a una finitura. Diventa un problema di esercizio.
Un pavimento inadeguato può creare superfici difficili da sanificare, ristagni, scivolamenti, degrado dei giunti, dispersioni termiche e anomalie nel sottofondo. In una piattaforma logistica significa rallentare i flussi. In una sala di lavorazione significa aumentare il rischio di non conformità. In un ambiente farmaceutico o sensibile significa compromettere la stabilità del processo.
Punto pratico: il pavimento va deciso insieme al layout operativo, non dopo la scelta delle pareti e della refrigerazione.
La valutazione corretta parte da domande concrete. Che traffico avrai davvero ogni giorno? Entreranno transpallet manuali, elettrici, carrelli elevatori? Si faranno lavaggi frequenti? La cella lavorerà a temperatura positiva, negativa o con cicli misti? Ci sono scarichi a pavimento? La struttura è a terra o su solaio? Serve evitare condensa nel locale sottostante?
Le tre funzioni che il pavimento deve tenere insieme
- Funzione meccanica: deve sopportare carichi statici e dinamici senza deformarsi o perdere planarità.
- Funzione termica: deve limitare la dispersione e proteggere il sottofondo dagli effetti del freddo.
- Funzione igienica: deve facilitare pulizia, lavaggio e continuità delle superfici nei punti di raccordo.
Chi acquista bene non cerca solo un materiale “forte”. Cerca un sistema che regga nel tempo senza trasformare la manutenzione in una voce imprevedibile.
Requisiti tecnici e normative i pilastri di un progetto a norma
La conformità non si ottiene con una scheda tecnica ben scritta. Si ottiene quando materiali, stratigrafia, supporto e dettagli costruttivi lavorano insieme senza lasciare zone grigie. Per questo, in un pavimento per cella frigorifera, i requisiti vanno letti come un insieme.
Secondo la scheda applicativa di Ediltec sui pavimenti industriali o di celle frigorifere, il pavimento per celle frigorifere industriali è progettato per resistere a carichi statici e dinamici fino a 5 tonnellate/m², consentire la circolazione di veicoli da lavoro in ambienti fino a -50°C, garantire una resistenza termica superiore a 2,5 m²K/W e una dispersione di calore inferiore a 0,8 W/m².
Questo dato chiarisce una cosa che in preventivo spesso si perde. Il pavimento non va verificato solo “per reggere il peso”. Va verificato per tenere insieme esercizio, isolamento e continuità produttiva.
HACCP e igiene non negoziabili
In ambito alimentare e farmaceutico, il pavimento deve essere compatibile con procedure di pulizia e sanificazione rigorose. In pratica significa superficie controllabile, raccordi ben eseguiti, assenza di punti in cui sporco e umidità possano accumularsi, comportamento stabile nel tempo.
Le criticità più comuni sono sempre le stesse:
- Giunti mal risolti: diventano ricettacolo di residui e acqua.
- Superfici troppo porose o usurate: trattengono sporco e rendono la pulizia meno efficace.
- Raccordi parete-pavimento discontinui: complicano il lavaggio e indeboliscono la barriera igienica.
- Scarichi integrati male: interrompono la continuità della superficie e creano zone difficili da sanificare.
L'errore tipico è concentrarsi sul materiale nobile e trascurare i dettagli. In realtà, nelle verifiche operative, i punti critici emergono quasi sempre nei bordi, nei raccordi e nelle soglie.
Un pavimento può essere robusto e comunque sbagliato se costringe il personale a “inseguire” lo sporco negli angoli o intorno agli scarichi.
Portata e traffico reale
La portata dichiarata serve, ma non basta. Bisogna tradurla nel traffico effettivo del sito. Un conto è una cella con accessi occasionali e movimentazione leggera. Un altro è un'area con passaggi continui, inversioni di marcia, ruote concentrate, urti sulle soglie e scaffalature che trasferiscono carichi puntuali.
Qui la progettazione deve rispondere a tre domande:
- Che mezzi transitano davvero
- Dove insistono i carichi puntuali
- Con quale frequenza il pavimento viene sollecitato
Una superficie che regge bene il carico statico può soffrire il carico dinamico ripetuto. È un aspetto che in magazzino si vede presto. Le prime avvisaglie sono segni di schiacciamento locale, perdita di planarità, distacchi superficiali o degrado in corrispondenza dei percorsi più usati.
Shock termici pulizia e compatibilità
Il pavimento di una cella non vive in condizioni stabili. Subisce aperture porta, ingressi di merce, lavaggi, eventuali sversamenti, cicli di asciugatura e zone con temperature diverse. Questo impone attenzione alla compatibilità tra gli strati, non solo alla performance del rivestimento finale.
Un sistema ben progettato deve gestire:
- Variazioni termiche: senza fessurare o perdere adesione.
- Detergenti e sanificanti: senza degradare la finitura.
- Umidità di esercizio: senza trasferirla nel sottofondo.
- Usura da traffico: senza perdere sicurezza superficiale.
La proposta tecnica valida è quella che descrive il comportamento dell'intero pacchetto. Se il fornitore parla solo del rivestimento visibile, manca già una parte decisiva del progetto.
Materiali a confronto come scegliere la pavimentazione giusta
Non esiste il materiale migliore in assoluto. Esiste il materiale più coerente con temperatura di esercizio, traffico, metodo di lavaggio, tempi di fermo disponibili e strategia di manutenzione. Chi confronta solo il prezzo iniziale finisce spesso per scegliere il sistema meno adatto al proprio ciclo operativo.
Resine continue
Le soluzioni resinose piacciono perché offrono continuità superficiale e una buona pulibilità. Sono una scelta frequente quando l'igiene e la facilità di lavaggio sono prioritarie e quando si vuole limitare la presenza di fughe o interruzioni.
Pro
- Superficie continua e ordinata
- Buona integrazione con sgusce e raccordi
- Facilità di pulizia se il ciclo di manutenzione è corretto
Contro
- Preparazione del supporto determinante
- Sensibilità agli errori di posa
- In caso di supporto instabile, il problema emerge in superficie
Ideale per
Aree dove la continuità igienica conta molto e il supporto può essere controllato con precisione.
Massetti e finiture cementizie
Il cemento resta una base tecnica forte quando il progetto richiede massa, resistenza e capacità di distribuire i carichi. Non va però confuso con una soluzione “semplice”. In ambienti freddi il pacchetto cementizio funziona solo se stratigrafia, isolamento e dettaglio dei raccordi sono studiati correttamente.
Pro
- Buona risposta ai carichi
- Soluzione adatta a contesti industriali severi
- Può integrarsi bene con sistemi isolanti e strutturali
Contro
- Se non è protetto o finito correttamente, non offre da solo il miglior comportamento igienico
- Può richiedere lavorazioni più articolate in cantiere
- I dettagli esecutivi fanno la differenza
Ideale per
Magazzini, piattaforme logistiche, celle con traffico intenso o con forte esigenza strutturale.
Piastrelle tecniche in gres o klinker
Sono ancora considerate in contesti dove si cerca una superficie durevole, resistente ai lavaggi e facilmente leggibile dal punto di vista manutentivo. La loro prestazione dipende molto dalla qualità delle fughe e dalla corretta risoluzione dei giunti.
Pro
- Buona resistenza all'usura superficiale
- Manutenzione ordinaria chiara
- Aspetto tecnico consolidato in molti impianti
Contro
- Le fughe sono il punto sensibile
- I raccordi complessi richiedono molta cura
- In ambienti molto sollecitati le discontinuità possono diventare il vero limite
Ideale per
Aree dove il traffico è controllato e la gestione delle fughe può essere seguita con attenzione.
Pannelli prefabbricati e pavimenti autoportanti
Questa famiglia di soluzioni è interessante quando tempi di montaggio, integrazione modulare e leggerezza di sistema diventano centrali. Nei magazzini frigoriferi autoportanti di grandi retailer, il sistema descritto da Pontarolo per celle frigo prevede un piano di calpestio con lamiera in acciaio zincato esterno, acciaio inox AISI 304 bugnato antisdrucciolo internamente, isolamento di 80 mm, temperatura di esercizio tra 0°C e +5°C e durata minima di 15 anni con manutenzione ordinaria.
Qui il vantaggio non è solo il materiale. È la logica di sistema. Quando serve un insieme coerente tra struttura, isolamento e superficie d'uso, il prefabbricato può semplificare molte criticità di cantiere. Chi sta valutando la continuità tra pannellatura e base di appoggio può approfondire anche le soluzioni per pannelli per cella frigo.
Se il progetto ha tempi stretti o vincoli di montaggio, il pavimento prefabbricato può funzionare molto bene. Ma richiede precisione assoluta nel supporto e nei raccordi.
Tabella comparativa
| Materiale | Resistenza Meccanica | Igiene (HACCP) | Resistenza Termica | Tempi di Posa | Costo Indicativo |
|---|---|---|---|---|---|
| Resine continue | Buona se il supporto è stabile | Alta | Dipende dal pacchetto sottostante | Rapidi su supporto pronto | Medio |
| Massetti e finiture cementizie | Alta | Media, da completare con finitura adeguata | Buona se progettata nella stratigrafia | Più articolati | Medio |
| Piastrelle tecniche in gres o klinker | Buona | Buona, ma attenzione alle fughe | Dipende dal sistema | Medi | Medio |
| Pannelli prefabbricati | Buona in sistemi correttamente dimensionati | Buona | Integrata nel sistema | Rapidi | Medio-alto |
| Pavimenti autoportanti | Buona per applicazioni specifiche | Buona | Integrata | Rapidi | Medio-alto |
La scelta giusta nasce quasi sempre da un compromesso guidato bene. Se il tuo impianto vive di cicli rapidi, traffico continuo e pulizie frequenti, la facilità di esercizio vale quanto la prestazione iniziale. Se invece stai realizzando una cella fuori terra o modulare, la compatibilità tra struttura e appoggio pesa più della semplice finitura superficiale.

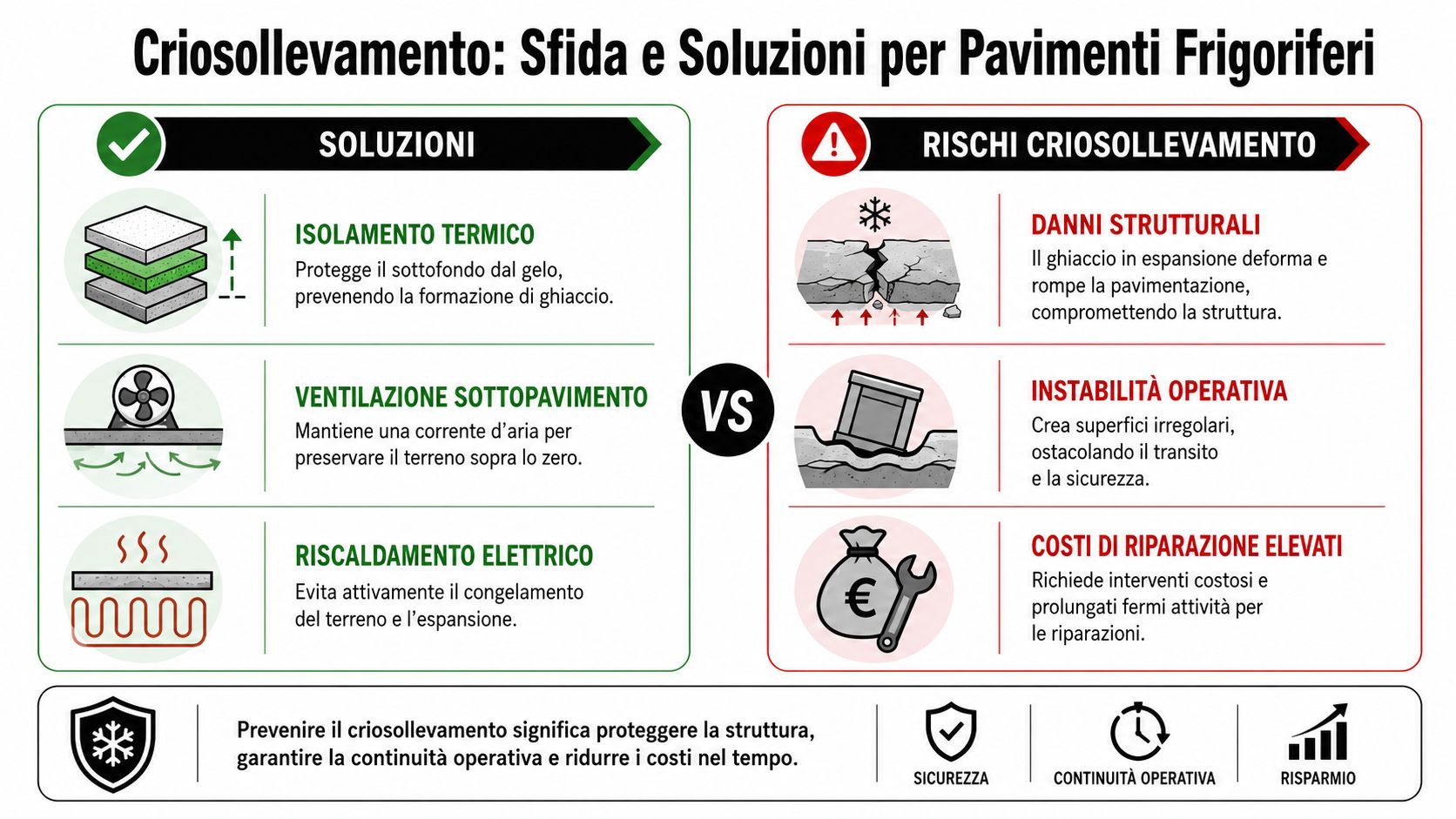

Isolamento e criosollevamento la battaglia contro i ponti termici
Il problema più sottovalutato non è sempre quello che si vede. In molte celle a media e bassa temperatura, il rischio più grave si sviluppa sotto il pavimento. Quando il freddo raggiunge il sottofondo e lì trova umidità, il terreno può congelare, espandersi e spingere verso l'alto la struttura. È il criosollevamento.
Che cosa succede sotto la cella
Dal punto di vista operativo, il criosollevamento è semplice da capire. Il pavimento sembra stabile all'inizio. Poi compaiono dislivelli, tensioni, microfessure, porte che non lavorano più bene, punti in cui la superficie non drena come dovrebbe. Quando il fenomeno avanza, non hai più un problema di finitura. Hai un problema di struttura e continuità di servizio.
La soluzione per fondazioni di celle frigorifere descritta da Geoplast evidenzia che il criosollevamento è un rischio critico in Italia, dove terreno umido e temperature fino a -50°C richiedono sistemi passivi come intercapedini ventilate per eliminare l'umidità e ridurre la necessità di manutenzione attiva.
Questo è il punto decisivo. Se il progetto considera solo lo spessore isolante e non la gestione dell'umidità nel sottosuolo, lascia aperta la porta al guasto.
Sistemi passivi e sistemi attivi
Le strategie di prevenzione seguono due logiche.
La prima è passiva. Si lavora per impedire che l'umidità resti intrappolata sotto la cella e per mantenere condizioni favorevoli nel sottofondo. Intercapedini ventilate e soluzioni che favoriscono l'asciugatura del terreno sono spesso le più intelligenti quando l'obiettivo è ridurre complessità e manutenzione futura.
La seconda è attiva. Si usano sistemi di riscaldamento sottopavimento o altri dispositivi per contrastare il congelamento. Possono essere efficaci, ma introducono dipendenza impiantistica, controlli e costi di esercizio.
Quando i sistemi passivi funzionano meglio
- Contesti con terreno umido: la ventilazione del sottopavimento affronta la causa del problema.
- Impianti che devono limitare manutenzioni complesse: meno componenti attivi, meno vulnerabilità.
- Progetti orientati alla lunga durata: il rischio viene ridotto alla base.
Quando gli attivi possono avere senso
- Condizioni costruttive particolari: dove la soluzione passiva non basta da sola.
- Interventi su impianti esistenti: quando il margine sul pacchetto strutturale è ridotto.
- Situazioni con vincoli specifici di sito: che richiedono un'integrazione impiantistica mirata.
Chi deve gestire anche i fenomeni di condensa nei volumi sottostanti dovrebbe valutare il comportamento termoigrometrico dell'intero sistema, non solo del piano interno. Su questo tema è utile un approfondimento dedicato alla temperatura di condensa nelle celle frigorifere.
Il criosollevamento non si corregge bene a posteriori. Si previene in fase di progetto, quando puoi ancora decidere come deve respirare il sottofondo.
Progettazione funzionale drenaggio pendenze e carichi dinamici
Un pavimento perfetto in teoria può diventare scomodo, insicuro e difficile da pulire se drenaggio, pendenze e percorsi dei mezzi non sono stati pensati insieme. Nei reparti freddi, questi dettagli incidono sul lavoro quotidiano molto più di quanto sembri in fase di disegno.
Il drenaggio decide la qualità d'uso
L'acqua di lavaggio, la condensa e gli eventuali sversamenti non possono essere trattati come eventi occasionali. Se il drenaggio è insufficiente o mal posizionato, l'acqua resta in superficie, migra verso i bordi, sporca più a lungo e aumenta il rischio di scivolamento.
Un drenaggio ben progettato deve essere facile da ispezionare, pulire e integrare con la superficie del pavimento. Le canalette devono stare dove servono davvero, non dove restano comode da posare. Gli scarichi devono dialogare con il flusso operativo, altrimenti diventano ostacoli o punti di deposito.
Le pendenze devono aiutare il lavoro
La pendenza è una scelta delicata. Se è troppo limitata, l'acqua non defluisce bene. Se è eccessiva, mezzi e operatori la subiscono ogni giorno, soprattutto vicino alle porte, alle aree di manovra e ai varchi con soglia.
In pratica, la pendenza efficace è quella che:
- allontana l'acqua senza creare ristagni
- non disturba il transito di transpallet e carrelli
- non scarica l'acqua verso punti sensibili come soglie e giunti
- resta coerente con la posizione reale degli scarichi
Molti problemi nascono da una cattiva gerarchia delle priorità. Si pensa prima alla facilità di getto e solo dopo all'uso. In esercizio, però, il pavimento viene giudicato dal personale che lo percorre e lo lava ogni giorno.
Il pavimento non subisce solo peso
Il carico dinamico non è il semplice passaggio di un mezzo. È la combinazione tra ruote, vibrazioni, arresti, sterzate, urti e ripetizione nel tempo. Le aree più stressate sono quasi sempre le stesse: ingressi, svolte, zone di picking, punti davanti alle scaffalature, imbocchi delle rampe.
Per questo conviene verificare fin dall'inizio come i carichi accidentali secondo NTC 2018 incidano sulle scelte di pacchetto e finitura, soprattutto in relazione ai mezzi realmente utilizzati. Un riferimento utile è questo approfondimento sui carichi accidentali NTC 2018 applicati alle celle frigorifere.
Se il pavimento viene progettato solo “per reggere”, il risultato spesso è insufficiente. Deve anche accompagnare il flusso operativo, assorbire le sollecitazioni ricorrenti e restare leggibile durante pulizia e movimentazione.

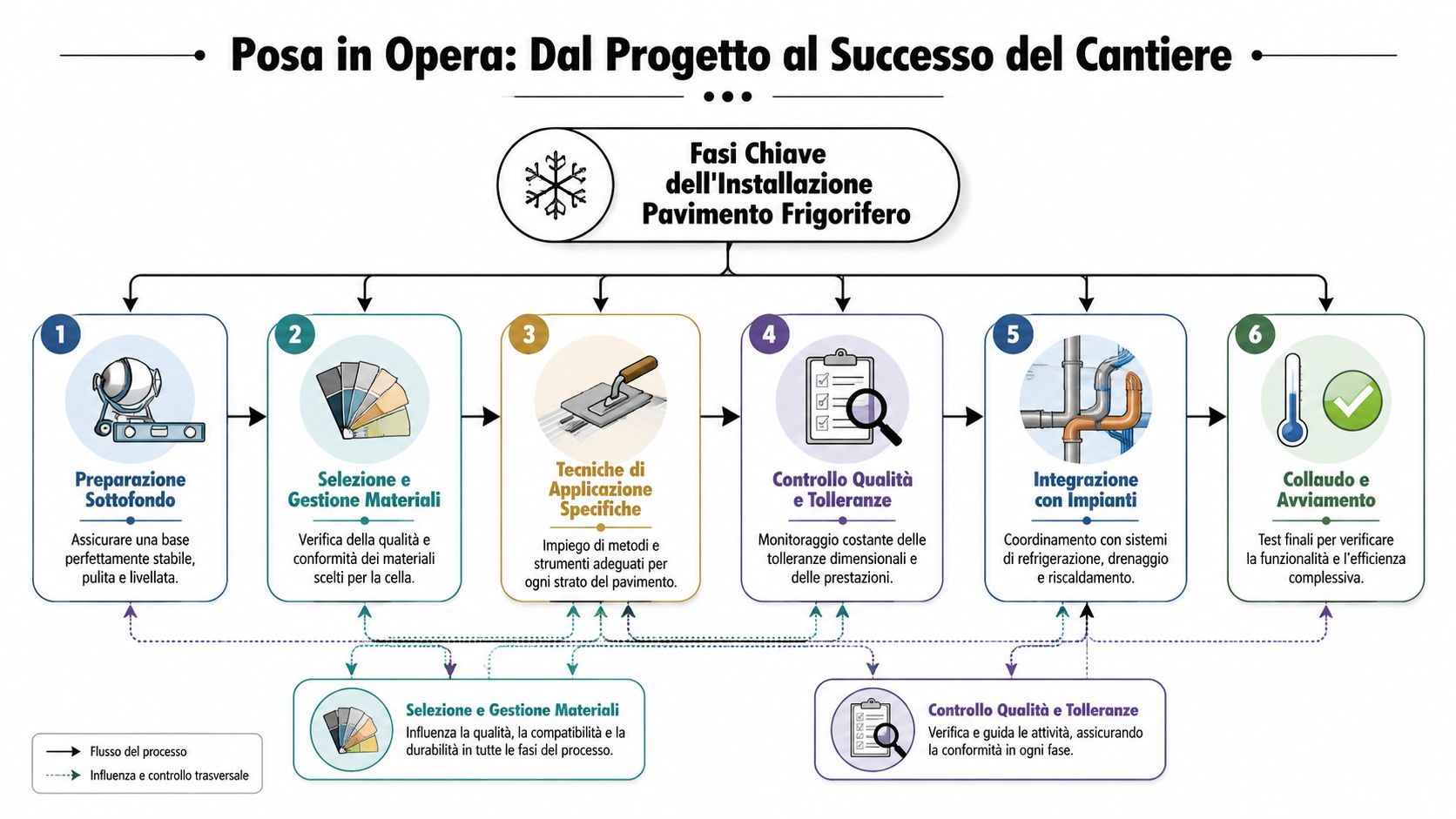

Posa in opera e integrazione dal progetto al cantiere
Molti pavimenti deludono non perché il materiale sia sbagliato, ma perché il cantiere ha perso controllo su preparazione, quote e raccordi. In una cella frigorifera, posa e integrazione non sono l'ultima fase. Sono il momento in cui la teoria diventa affidabilità oppure problema futuro.
Il sottofondo deve essere pronto davvero
Il supporto non deve essere soltanto “finito”. Deve essere stabile, asciutto quanto richiesto dal sistema, pulito e geometricamente controllato. Se il sottofondo presenta irregolarità, quota fuori tolleranza o discontinuità non risolte, gli strati successivi erediteranno il difetto.
Secondo quanto riportato da Pannelli Termici nelle applicazioni per celle frigorifere, in conformità con UNI EN 13771:2008 e UNI EN 16825:2016, la tolleranza massima di planarità del piano di appoggio per pavimenti prefabbricati e rinforzati deve restare entro +/- 5 mm per garantire corretta posa ed efficienza del sistema isolante.
Questa tolleranza non è un dettaglio burocratico. Se il piano non è controllato, il rischio è perdere continuità di appoggio, stressare gli elementi prefabbricati, creare vuoti o compromettere il comportamento dell'isolamento.
Punti critici di raccordo
I punti più delicati sono quasi sempre questi:
- Attacco parete-pavimento: deve essere continuo, sigillato e lavabile.
- Soglie porta: subiscono urti, traffico e differenze di temperatura.
- Scarichi e canalette: devono inserirsi senza creare punti deboli.
- Giunti strutturali o di costruzione: vanno trattati in modo coerente con l'esercizio della cella.
Qui la qualità esecutiva pesa più della brochure. Un raccordo risolto male genera presto infiltrazione, distacco, accumulo di sporco o ponte termico. Il difetto si vede tardi, ma nasce il giorno della posa.
Controlli che evitano rifacimenti
Una posa professionale richiede verifiche durante tutto il processo, non solo al collaudo finale. I controlli più utili sono quelli semplici e costanti.
- Verifica quote e planarità prima della stratigrafia finale.
- Controllo dei dettagli in corrispondenza di scarichi, spigoli e soglie.
- Coordinamento con gli impianti per evitare interferenze o tagli successivi.
- Collaudo funzionale con attenzione a drenaggio, continuità e comportamento all'esercizio.
Un pavimento riuscito non si riconosce solo il giorno della consegna. Si riconosce dopo mesi, quando porte, scarichi, mezzi e lavaggi continuano a lavorare senza anomalie.
Manutenzione e costi come proteggere l'investimento nel tempo
Il costo d'acquisto dice poco se non lo metti in relazione con quanto spenderai dopo. Un pavimento per cella frigorifera va valutato in ottica di costo totale di possesso, non come una voce isolata di capitolato.
Guardare il costo completo
Il sistema più economico all'inizio può diventare il più oneroso se richiede fermate frequenti, ripristini localizzati, rifacimento dei giunti, gestione continua di ristagni o interventi sul sottofondo. Al contrario, una soluzione progettata bene spesso costa di più in fase iniziale ma protegge l'operatività e rende la manutenzione più prevedibile.
Nella pratica conviene valutare almeno queste voci:
- Pulizia ordinaria: quanto è facile lavare davvero la superficie.
- Manutenzione programmata: quali parti richiedono controllo periodico.
- Riparabilità locale: come si interviene se si danneggia un punto.
- Impatto sul fermo attività: se il ripristino obbliga a bloccare il reparto.
- Stabilità delle prestazioni: se il pavimento conserva nel tempo sicurezza, igiene e funzionalità.
La manutenzione efficace non inizia quando compare il danno. Inizia con procedure corrette di lavaggio, verifica periodica dei giunti, controllo delle soglie e osservazione dei primi segnali di anomalia. Una fessura, un ristagno ricorrente o una zona che si sporca sempre allo stesso modo sono indicatori da non ignorare.
Checklist finale prima di decidere
Prima di approvare un progetto o un'offerta, conviene verificare questo elenco:
- Uso reale definito: temperatura, traffico, lavaggi, tipo di mezzi e prodotti.
- Stratigrafia completa: non solo finitura, ma anche isolamento e supporto.
- Prevenzione del criosollevamento: con una soluzione coerente al sito.
- Raccordi risolti bene: pareti, soglie, scarichi, giunti.
- Manutenibilità: accessibilità, riparazioni locali, continuità di esercizio.
- Coerenza economica: non solo prezzo iniziale, ma rischio operativo lungo il ciclo di vita.
Chi decide il pavimento come ultima voce del progetto quasi sempre compra due volte. Prima in cantiere. Poi in manutenzione.
