Apri la porta di una cella e trovi brina sull'architrave, gocce sulla soglia, annerimenti dietro il telaio o al soffitto vicino a un passaggio impiantistico. In molti casi il pannello non è il colpevole. Il problema sta nel dettaglio che in disegno sembrava secondario e in esercizio diventa il punto dove il freddo scappa, l'aria entra e la superficie si raffredda troppo.
Nelle celle frigorifere e nei prefabbricati isotermici succede spesso così. La parete ha una buona prestazione, ma il giunto pannello pannello, la soglia della porta, il fissaggio metallico o il raccordo con il pavimento creano il difetto vero. È lì che partono condensa superficiale, brina, degrado dei materiali e problemi igienici, con un effetto diretto anche sul carico frigorifero e sulla continuità della catena del freddo.
Indice
- Quando un dettaglio invisibile costretto per celle frigorifere e prefabbricati
- Cos'è un ponte termico in una cella o in un prefabbricato
- Come si trovano i ponti termici sul campo
- I nodi critici tipici delle celle e come correggerli
- Materiali, profili e tagli termici per le strutture isotermiche
- Cosa dice la normativa sui ponti termici in Italia
- Protocollo operativo per diagnosi, retrofit e manutenzione
Quando un dettaglio invisibile costretto per celle frigorifere e prefabbricati
Chi lavora su una cella BT o su un prefabbricato isotermico conosce bene la scena: la porta sembra in ordine, i pannelli non mostrano danni evidenti, l'impianto gira. Poi al primo controllo compaiono ghiaccio sull'architrave, umidità alla soglia, un alone che ritorna vicino a un passaggio impiantistico. In cantiere, segnali così portano quasi sempre allo stesso punto, il nodo costruttivo sta scaricando male il flusso termico.
Nelle celle frigorifere il problema raramente nasce dal centro del pannello. Lo trovo nei dettagli che in officina o in posa vengono trattati come secondari e che invece, sotto differenze di temperatura spinte, diventano il punto debole dell'involucro. Qui la verifica dei ponti termici non va letta come nei nodi edilizi classici. Contano soprattutto giunto pannello-pannello, soglia porta, raccordo parete-pavimento, foro per tubi e cavi, staffe e fissaggi metallici che attraversano o collegano gli strati.
I segnali che fanno riconoscere il nodo critico
I difetti più ricorrenti compaiono dove cambiano geometria, materiali o qualità della posa. È lì che la dispersione accelera e la superficie interna scende troppo.
I punti che richiedono più attenzione sono questi:
- Sopra le porte frigorifere. L'architrave è spesso il primo punto in cui compare brina localizzata.
- Alla soglia. Urti, lavaggi e passaggi continui mettono sotto stress tenuta e continuità dell'isolamento.
- Nei passaggi di tubi e cavi. Se il foro viene richiuso male, il difetto lavora sia come ponte termico sia come ingresso d'aria.
- Negli angoli interni. La geometria del nodo può abbassare la temperatura superficiale anche con pannelli corretti.
- Nei fissaggi metallici. Staffe, piastre, viti passanti e controtelai continui trasferiscono freddo o caldo dove non serve.
In pratica, il difetto si legge ai bordi, nei giunti e nei punti forati in opera.
Perché aumentare lo spessore non risolve da solo
L'errore più comune è questo: compare condensa e si pensa subito ad aggiungere isolamento. Su una cella, però, il percorso dominante del calore può passare da una soglia metallica, da una piastra di fissaggio, da un telaio porta o da un attraversamento eseguito male. In quel caso più spessore sul pannello non elimina il problema. Lo attenua in parte, oppure sposta la criticità qualche centimetro più in là.
Per questo, nella progettazione e nella verifica conviene ragionare come richiedono i criteri richiamati dal D.M. 26 giugno 2015 con richiamo a UNI EN ISO 10211 e UNI EN ISO 14683. Nel mondo delle celle e dei prefabbricati isotermici, il controllo del nodo serve a limitare carico frigorifero, condensa superficiale, degrado dei materiali e ricadute igieniche.
Il punto operativo è semplice. Se vuoi fare davvero eliminazione ponti termici, devi correggere giunti, soglie, attacchi a terra, passaggi impiantistici e fissaggi. Il pannello conta, ma una cella con dettagli deboli continua a perdere prestazione proprio nei punti che non si vedono subito.
Cos'è un ponte termico in una cella o in un prefabbricato
In una cella frigorifera un ponte termico è il punto in cui il flusso di calore esce dal percorso normale della parete e si concentra in un nodo preciso. In officina e in cantiere si riconosce subito per quello che provoca, una zona che disperde più del resto, abbassa la temperatura superficiale interna e può portare a condensa o brina.
Nelle strutture isotermiche il problema non si presenta mai nello stesso modo. I nodi vanno letti per quello che sono, non per come si descrivono nei manuali dell'edilizia ordinaria.
Le tre famiglie che contano davvero
- Ponti geometrici. Nascono dalla forma del nodo, per esempio angoli interni, spigoli, cambi di sezione, raccordi tra parete e soffitto, raccordi tra parete e pavimento.
- Ponti di materiale. Entrano in gioco quando un elemento più conduttivo attraversa o collega l'isolamento, come staffe, piastre, fissaggi, telai, tubazioni o passaggi cavi.
- Ponti di posa. Sono quelli che in prefabbricato vedo più spesso sottovalutati, giunti tra pannelli, contatto tra pannello e pavimento, connessioni con porte e serramenti, sigillature incomplete, guarnizioni schiacciate male.
Per leggere questi difetti sul campo, il supporto diagnostico è molto concreto: Strumenti diagnostici per edifici tra cui termocamera, calcolatrice per flussi termici e un sistema di test per tenuta aria.
Le grandezze da capire senza perdersi nella teoria
Nel lavoro pratico bastano poche grandezze, ma vanno lette con attenzione.
| Grandezza | Cosa misura | Come si traduce in cantiere |
|---|---|---|
| Trasmittanza U | La dispersione della parete corrente | Dice come lavora il pannello nella parte regolare |
| Trasmittanza lineica Ψ | Il flusso aggiuntivo del giunto, espresso in W/mK | Dice quanto pesa il raccordo tra due componenti |
| Temperatura superficiale minima | La temperatura più bassa sul lato interno del nodo | Fa capire se il punto rischia condensa o brina |
La Ψ si determina con metodi conformi alla UNI EN ISO 10211 o, in forma semplificata, alla UNI EN ISO 14683. Nelle FAQ ministeriali compare anche un esempio di connessione con Ψ pari a 0,037 W/mK sul lato esterno e 0,199 W/mK sul lato interno, un caso utile per vedere quanto il metodo e la geometria cambino il risultato sul nodo.
Regola di cantiere: una buona U del pannello non annulla una Ψ cattiva sul giunto.
Quando il ponte è “corretto” e quando non basta
Il D.Lgs. 192/2005, richiamato nel quadro applicativo nazionale, considera “corretto” un ponte termico quando la trasmittanza della parete fittizia in corrispondenza del ponte non supera del 15% quella della parete corrente. Il criterio è utile, ma in una cella non basta fermarsi alla soglia normativa.
Un nodo può rientrare nei limiti e restare comunque delicato, per una porta aperta di frequente, per una soglia sottoposta a lavaggi, per un passaggio impiantistico esposto a umidità interna elevata. Nelle celle conta la conformità, ma conta soprattutto la temperatura superficiale reale nel punto critico. Se quella scende troppo, il dettaglio resta debole anche quando il pannello principale è corretto.
Come si trovano i ponti termici sul campo
In una cella frigorifera il difetto spesso compare durante il servizio: una striscia fredda sul giunto tra pannelli, una soglia umida, una macchia attorno a un passaggio impiantistico o un fissaggio metallico che altera la temperatura della lamiera. Per capire la causa senza procedere per tentativi servono tre verifiche coordinate: termografia, calcolo numerico del nodo e verifica di ermeticità. Ognuna risponde a una domanda diversa.
Termografia quando serve vedere subito il difetto
Durante un sopralluogo in esercizio, la termografia permette di localizzare rapidamente le anomalie superficiali e di stabilire dove concentrare l'indagine. La misura è attendibile solo con l'impianto a regime, una differenza termica stabile tra interno ed esterno, emissività impostata correttamente e riprese che limitino i riflessi su lamiera, inox e superfici lucide.
Sul termogramma si cercano bande fredde lungo i giunti pannello-pannello, variazioni attorno ai telai delle porte, anomalie presso staffaggi e profili, disuniformità al piede della parete e nei passaggi di tubi o cavi. Il risultato non dimostra da solo la causa, ma indica il punto da aprire, misurare o modellare. In una verifica legata all'HACCP, segnala anche le superfici che possono asciugarsi male, trattenere umidità o favorire condensa.
Per ordinare il sopralluogo e non trascurare i dettagli meno visibili, questa checklist visuale raccoglie cinque nodi da controllare:
Calcolo numerico quando devi decidere come intervenire
La termografia mostra il sintomo, ma non stabilisce quale spessore isolante, profilo o dettaglio costruttivo adottare. Per scegliere il rimedio serve il calcolo agli elementi finiti 2D o 3D, applicato al nodo reale prima della costruzione o del rifacimento. La UNI EN ISO 10211 definisce il riferimento per calcolare flussi termici e temperature superficiali minime, il dato da confrontare con il rischio di condensazione superficiale.
Nel modello vanno rappresentati i materiali e i contatti effettivi del prefabbricato isotermico: giunto tra pannelli, raccordo parete-pavimento, soglia, passaggio tubi, staffa e fissaggio metallico. Un dettaglio semplificato può nascondere proprio la continuità conduttiva che in cantiere provoca la macchia fredda.
Per l'applicazione italiana, la versione nazionale UNI EN ISO 10211:2018/NA:2025, entrata in vigore il 23 settembre 2025, definisce scelte metodologiche, dati di ingresso e riferimenti normativi. È un riferimento operativo per impostare il modello e documentare le decisioni progettuali.
Prova di tenuta quando il problema è anche aria, non solo calore
Una cella può avere un ponte termico e, nello stesso punto, una perdita d'aria. La verifica di ermeticità, o test di pressione della cella, serve a individuare infiltrazioni attraverso soglie, telai, giunti e attraversamenti sottoposti a aperture frequenti, lavaggi o urti.
| Metodo | Quando conviene | Cosa restituisce |
|---|---|---|
| Termografia IR | Manutenzione, sopralluogo, confronto prima dopo | Mappa visiva delle superfici anomale |
| Calcolo numerico 2D o 3D | Progetto, retrofit, verifica del dettaglio | Ψ del giunto e temperatura superficiale minima |
| Test di ermeticità | Porte, giunti, attraversamenti, celle con problemi ricorrenti | Individuazione delle perdite d'aria e delle vie di infiltrazione |
La termografia indica dove cercare, il calcolo definisce come correggere e la prova di tenuta verifica se il nodo è stato chiuso davvero.
I nodi critici tipici delle celle e come correggerli
Nelle celle frigorifere i ponti termici residui hanno quasi sempre indirizzi precisi. Non sono “diffusi”. Sono concentrati. Per questo l'eliminazione ponti termici funziona quando il dettaglio viene ridisegnato e montato bene, non quando si aggiunge materiale in modo generico.
Giunti, angoli e raccordi tra pannelli
Gli angoli interni tra pannelli verticali sono critici perché la geometria accorcia il percorso termico. Se il profilo di giunzione mette in continuità parti metalliche o se il giunto non mantiene continuità isolante, la superficie interna scende più del previsto.
La correzione efficace passa da:
- Profili a bassa trasmittanza lineica. Il giunto deve limitare il contatto diretto metallo metallo.
- Continuità dell'isolamento nel raccordo. Il punto d'angolo va pensato come nodo, non come semplice chiusura.
- Posa controllata delle guarnizioni. Se la guarnizione è fuori sede o compressa male, il problema termico si somma a quello di tenuta.
Soglie, porte e punti di passaggio
La soglia è uno dei dettagli che soffre di più. È attraversata da transpallet, muletti, lavaggi, urti, aperture frequenti. Se lì passa un profilo metallico continuo o se la sigillatura perde integrità, hai due effetti insieme, maggiore dispersione e infiltrazione.
Qui conviene intervenire con soluzioni molto concrete:
- Profili con taglio termico nel nodo porta-soglia.
- Rampe coibentate dove il traffico lo richiede.
- Sigillature a tenuta rifatte con geometria pulita e supporti preparati.
- Controllo del telaio. Un telaio ben allineato ma accoppiato male al pannello continua a creare il problema.
Una porta può sembrare perfetta da fuori e restare termicamente sbagliata nel punto dove incontra pavimento e parete.
Pavimento, attraversamenti e fissaggi metallici
Nelle celle a temperatura negativa il raccordo pannello pavimento è spesso il nodo che decide se avrai stabilità o difetti ricorrenti. Serve uno zoccolino termico, una corretta interruzione degli elementi metallici e un dettaglio continuo verso il piano di posa. Quando il pavimento è contro terreno, il bordo perimetrale va trattato con la stessa attenzione del resto dell'involucro. È uno dei punti più trascurati nei prefabbricati esterni.
Poi ci sono gli attraversamenti. Tubazioni, scarichi, cavi, canaline. Il foro riempito “a schiuma e via” non basta. Serve un sistema che isoli, sigilli e mantenga tenuta nel tempo, anche dopo vibrazioni, lavaggi e manutenzioni impiantistiche.
Infine i fissaggi strutturali. Viti, staffe e piastre possono diventare ponti puntuali o lineari molto aggressivi. La soluzione non è eliminarli, ma interrompere il percorso termico con distanziali isolanti, elementi a taglio termico e disposizione dei fissaggi fuori dai punti più sensibili.

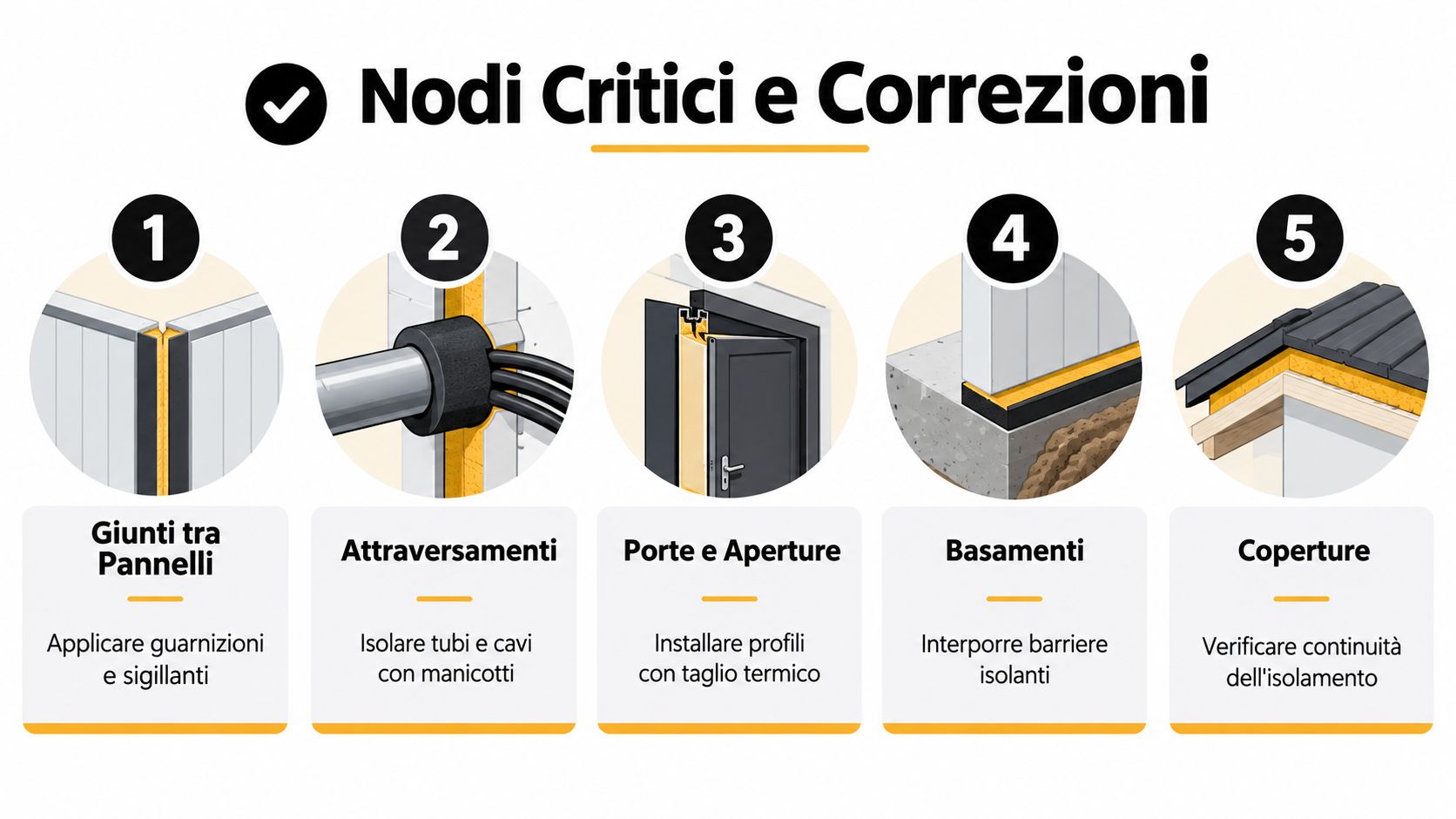

Per un colpo d'occhio rapido sui difetti ricorrenti e sui rimedi, questo schema è pratico:

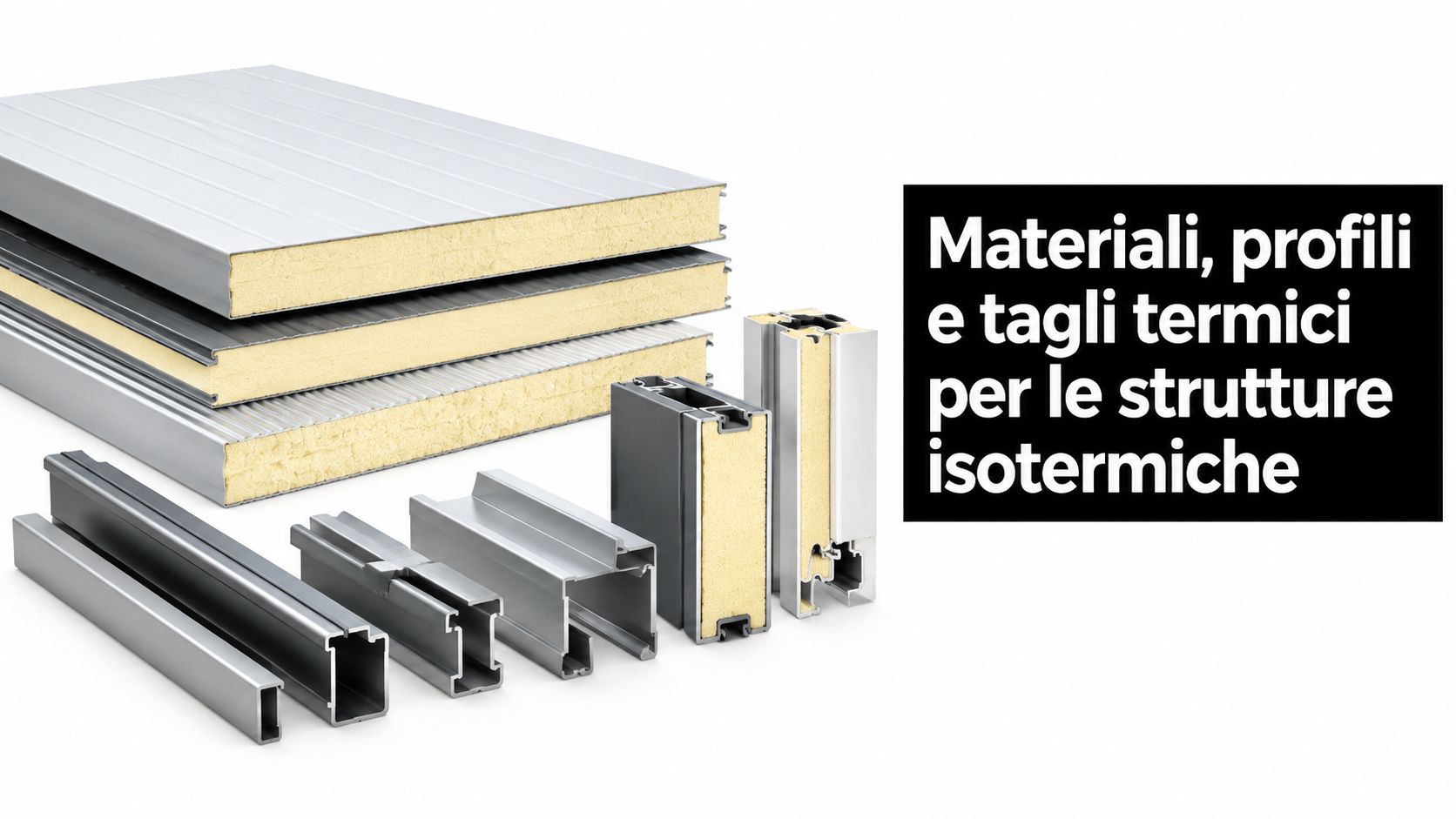

Materiali, profili e tagli termici per le strutture isotermiche
I materiali giusti non eliminano da soli i ponti termici, ma i materiali sbagliati li garantiscono. Nelle strutture isotermiche la scelta va fatta sul nodo completo, non sul singolo componente preso a catalogo. Conta il pannello, conta il profilo, conta la guarnizione, conta il modo in cui il sistema reagisce a cicli termici, lavaggi, vibrazioni e aperture continue.
Cosa guardare oltre il pannello
Nel lavoro su celle e prefabbricati isotermici si parte spesso dal pannello sandwich, ma il salto di qualità si fa sui componenti di connessione. Per orientare la scelta, una buona base è conoscere come si comportano i materiali isolanti e la loro conduttività termica nei sistemi per celle frigorifere.
Poi bisogna guardare ai dettagli che fanno davvero la differenza:
- Profili di interruzione termica in PVC, ABS o compositi, utili quando devi evitare contatti diretti tra elementi metallici.
- Guarnizioni e sigillanti compatibili con basse temperature, detergenti e cicli di pulizia tipici degli ambienti HACCP.
- Soglie e rampe coibentate nei punti di traffico, dove il taglio termico viene spesso sacrificato per comodità di posa.
- Distanziali isolanti e piastre a taglio termico per fissaggi a pavimento, parete e copertura.
Come valutare un profilo senza fermarsi alla scheda
La domanda giusta non è solo “che materiale è?”, ma “come si comporta una volta montato?”. Un profilo può essere corretto sulla carta e diventare debole in esercizio se si deforma, se perde compressione, se trasmette vibrazioni al giunto o se obbliga a un fissaggio metallico continuo.
Qui entrano in gioco anche i sistemi costruttivi offerti dal mercato. Tra le opzioni disponibili, ISOCOSTRUZIONI S.r.l. realizza celle e strutture prefabbricate per il freddo con geometrie di giunzione, profili dedicati e dettagli di raccordo progettati per ridurre ponte termico e perdite d'aria nel sistema cella-porta-parete, aspetto che in pratica pesa più del solo valore nominale del pannello.
Il profilo giusto non è quello che “isola” in astratto. È quello che resta stabile, sigilla bene e non crea un percorso preferenziale del freddo dopo mesi di lavoro reale.
Cosa dice la normativa sui ponti termici in Italia
Nel quadro italiano i ponti termici non sono un dettaglio facoltativo, fanno parte della verifica dell'involucro. Il riferimento centrale è il D.M. 26 giugno 2015 sui requisiti minimi, che impone di considerare nei valori limite di trasmittanza anche l'effetto dei ponti termici presenti nella struttura, e perimetralmente almeno metà del ponte termico lungo il contorno dell'area oggetto d'intervento, come richiamato nell’Appendice B del decreto.
Per celle frigorifere, camere bianche e ambienti controllati, la ricaduta pratica è netta. La verifica non si esaurisce sulla parete corrente. Vanno letti anche i giunti tra parete e solaio, gli angoli, i pilastri, i serramenti e le connessioni tra componenti diversi. Le FAQ ministeriali chiariscono che il calcolo dell'edificio reale deve includere i ponti termici presenti, e che la verifica si fa due volte, sulla sezione corrente e sul nodo, perché i limiti dell'Appendice B già comprendono quell'effetto.
Documenti chiave per i ponti termici in Italia
| Documento | Ambito | Cosa si ottiene |
|---|---|---|
| D.M. 26 giugno 2015 | Requisiti minimi e verifica dell'involucro | Inclusione dei ponti termici nei limiti di trasmittanza |
| D.Lgs. 192/2005 | Definizione di ponte termico corretto | Criterio della parete fittizia entro il 15% della parete corrente |
| UNI EN ISO 10211 | Calcolo dettagliato 2D e 3D | Flussi termici e temperature superficiali |
| UNI EN ISO 14683 | Valutazione semplificata | Stima della trasmittanza termica lineare |
Traduzione pratica per celle e ambienti HACCP
Per il progettista e per l'installatore il messaggio è diretto. Se il ponte non è corretto, il limite non si verifica più sulla sola parete ma sulla trasmittanza media che combina parete e discontinuità. Nei locali refrigerati la verifica termoigrometrica serve a evitare condensa superficiale, degrado e problemi igienici.
Su sistemi prefabbricati la norma si traduce anche in scelte di dettaglio costruttivo. La differenza la fanno i punti in cui il flusso passa davvero, non il valore nominale del pannello. Nelle celle frigorifere con involucro termicamente continuo la continuità dell'isolamento, la tenuta dei giunti e la gestione dei fissaggi incidono quanto la stratigrafia.
Il rispetto formale della norma è il minimo. La conformità reale arriva quando il nodo resta pulibile, asciutto, stabile e controllabile in esercizio.
Protocollo operativo per diagnosi, retrofit e manutenzione
Quando una cella presenta condensa, brina o punti freddi ricorrenti, conviene seguire un protocollo semplice e ripetibile. Saltare passaggi fa perdere tempo. Peggio, porta a rifare due volte lo stesso nodo.
Sequenza di lavoro che funziona
La prima fase è la diagnosi. Si parte con termografia in condizioni operative reali, non a impianto spento e non su superfici lette in fretta. Se il nodo è critico o se devi rifarlo, il passo successivo è il calcolo numerico conforme a UNI EN ISO 10211 sul dettaglio specifico. In parallelo conviene verificare la tenuta nei punti che possono avere anche infiltrazioni.
Poi arriva il retrofit. Qui la distinzione utile è tra intervento leggero e pesante.
- Retrofit leggero. Rifacimento sigillature, correzione dei passaggi, inserimento di profili a taglio termico aggiuntivi, ripristino della continuità nei giunti.
- Retrofit pesante. Sostituzione di pannelli o telai, rifacimento del giunto a pavimento, revisione dei fissaggi metallici, ridisegno della soglia o del raccordo porta-parete.
Per molti problemi di origine esecutiva, conta anche il metodo di posa. Errori piccoli in montaggio generano difetti persistenti su tutta la vita della cella. Per questo vale la pena controllare bene la fase di montaggio dei pannelli coibentati a parete, soprattutto nei nodi di connessione e nei punti forati in opera.
Verifica finale e manutenzione programmata
A retrofit finito, il lavoro non è chiuso finché non hai una verifica finale. Serve una termografia di confronto, il controllo delle superfici nei nodi corretti e, se il difetto era legato anche all'aria, un nuovo test di tenuta.
La manutenzione poi va programmata, non lasciata al primo problema evidente.
- Controllo periodico delle sigillature dopo lavaggi intensi e cicli stagionali.
- Ispezione dei passaggi impiantistici dopo interventi di elettricisti, frigoristi o manutentori.
- Verifica di soglie e telai porta nei punti di traffico più duro.
- Ripristino immediato delle manomissioni su coibentazione, collari e zoccolature.
- Checklist di consegna con giunti, angoli, raccordi a terra, attraversamenti e fissaggi tutti verificati visivamente e strumentalmente dove necessario.
Se un nodo è critico in esercizio, va messo in piano di controllo. Aspettare la muffa o la brina vuol dire arrivare tardi.
