La temperatura della cella oscilla, il compressore lavora più a lungo e il responsabile della qualità chiede perché la merce non resti nelle condizioni previste. Spesso la causa non è un guasto evidente, ma una scelta dell'isolante basata sul prezzo d'acquisto invece che sulla conduttività termica dei materiali, sulla posa e sulla tenuta dell'intero involucro.
In una cella frigorifera, la λ non è un dato da lasciare nella scheda tecnica. Determina quanto calore attraversa pannelli, giunti, porte e fissaggi, quindi incide sui consumi, sulla stabilità della catena del freddo e sulla possibilità di mantenere condizioni coerenti con le procedure HACCP. Un materiale valido, installato male o esposto all'umidità, può offrire prestazioni molto diverse da quelle attese.
Indice
- Perché la conduttività termica conta nella tua cella frigorifera
- Cos'è la conduttività termica e come si misura la resistenza
- Valori di conduttività termica per materiali da costruzione e isolamento
- Normative e metodi di misura per la caratterizzazione termica
- Confronto tra soluzioni isolanti per celle frigorifere
- Esempio di calcolo per il dimensionamento dell'isolamento
- Problematiche comuni e come prevenirle
- Checklist operativa per la selezione dei materiali isolanti
Perché la conduttività termica conta nella tua cella frigorifera
Durante il turno la cella può sembrare stabile, poi mostrare scostamenti quando si aprono spesso le porte, entra merce calda, parte lo sbrinamento o cambia la temperatura esterna. Se l'involucro trasferisce più calore del previsto, il gruppo frigorifero resta in funzione più a lungo. Aumentano consumi, sollecitazioni sui componenti e difficoltà nel mantenere il setpoint.
La conduttività termica λ misura quanto facilmente il calore attraversa un materiale. In generale, una λ più bassa offre maggiore isolamento a parità di spessore. Le tabelle tecniche italiane mostrano una differenza concreta: gli isolanti possono scendere sotto 0,04 W/mK, mentre i metalli superano 50 W/mK, come documentato nella documentazione tecnica ANIT sulla conduttività dei materiali.
Dalla scheda tecnica alla gestione quotidiana
Il valore dichiarato dal produttore descrive il materiale in condizioni definite, non l'intera cella. Sul campo incidono continuità dell'isolamento, giunti, compressione dei pannelli, tenuta delle porte, umidità e ponti termici. Un pannello con λ favorevole non risolve una fuga d'aria lungo il perimetro né un fissaggio metallico che attraversa lo strato isolante.
Le ricadute operative riguardano tre ambiti:
- Energia: il gruppo frigorifero deve smaltire il calore che entra da pareti, soffitto, pavimento e giunti.
- Conservazione: variazioni ripetute possono compromettere le condizioni previste per alimenti, farmaci o semilavorati e rendere più difficile il rispetto delle procedure HACCP.
- Durata: cicli più gravosi sottopongono a maggiore usura compressori, ventilatori, sistemi di sbrinamento e controlli.
Regola pratica: confronta la resistenza termica della stratigrafia completa, non il solo prezzo al metro quadro. Verifica anche come il sistema gestisce umidità, giunti, carichi e passaggi metallici.
Per questo la conduttività termica entra nella gestione dell'impianto. Quando consumi o temperature si discostano dal comportamento abituale, controlla l'involucro insieme alla refrigerazione. Una diagnosi corretta collega la prestazione reale della cella alla posa e alle condizioni d'esercizio.

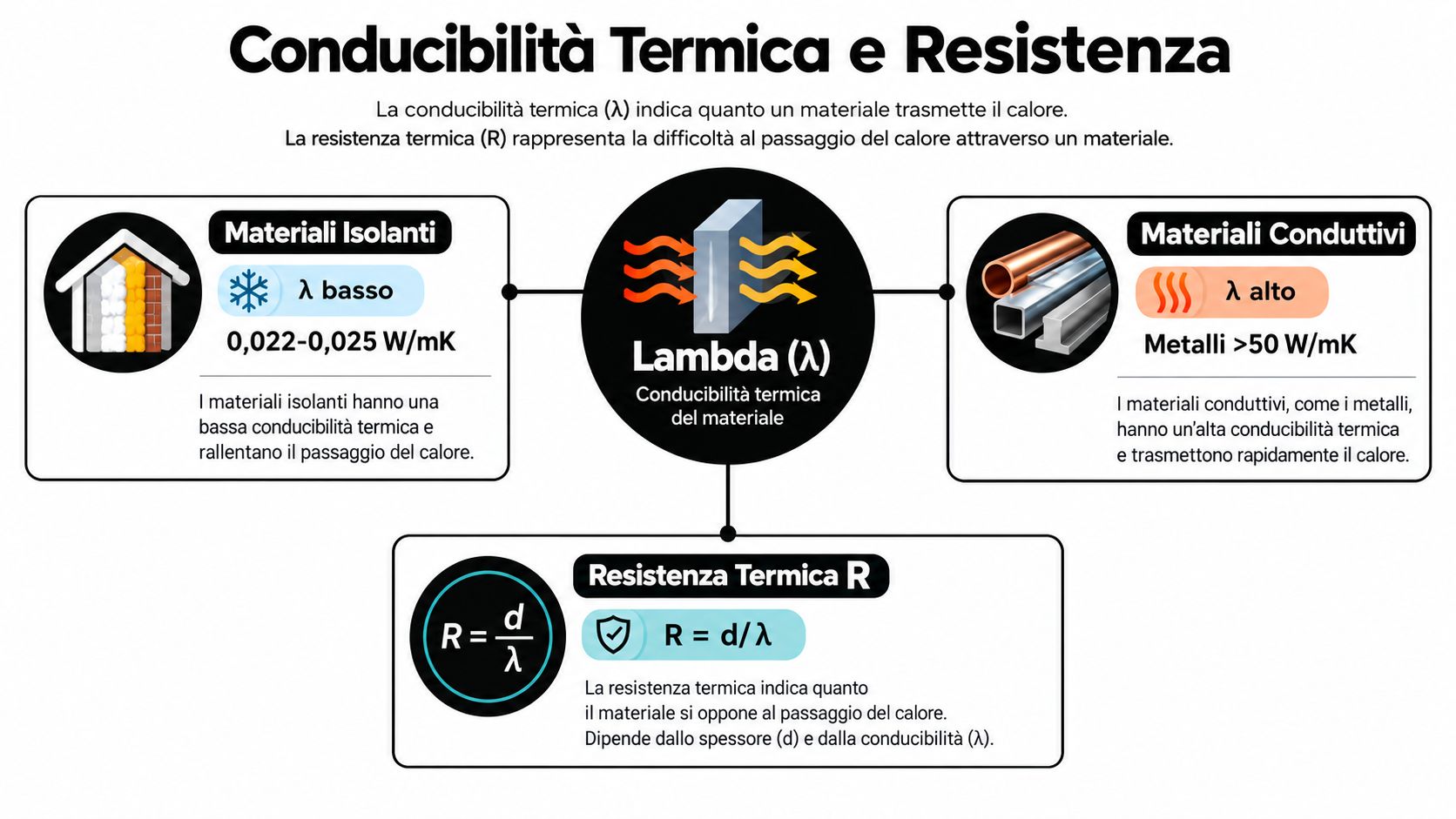

Cos'è la conduttività termica e come si misura la resistenza
In una cella frigorifera, la scelta dell'isolante parte da un dato preciso: la conduttività termica, indicata con λ. Misura la capacità del materiale di trasmettere calore e si esprime in W/mK. A parità di spessore e condizioni d'impiego, una λ più bassa limita meglio il flusso termico verso l'interno della cella, riducendo il lavoro richiesto al gruppo frigorifero.
La resistenza dello strato si calcola con:
R = d / λ
R è la resistenza termica in m²K/W, d lo spessore in metri e λ la conduttività in W/mK. La formula vale per uno strato omogeneo. Per una parete reale occorre poi considerare la stratigrafia completa, i giunti e le discontinuità.
Un esempio chiarisce subito la differenza tra due pannelli. Con λ = 0,023 W/mK e 120 mm di spessore ottieni R ≈ 5,2 m²K/W. Con λ = 0,040 allo stesso spessore scendi a R = 3,0 m²K/W. La differenza incide sul calore che attraversa l'involucro e, nel tempo, sui consumi e sui cicli di funzionamento dell'impianto.
Come leggere una scheda prodotto
Per verificare una scheda tecnica, controlla prima la λ dichiarata, le condizioni di prova e il riferimento normativo. Converti quindi lo spessore in metri e calcola R. Il confronto deve riguardare il pannello realmente acquistato, non soltanto la famiglia di materiale.
La posa può ridurre la prestazione calcolata. Umidità, compressione, variazioni di temperatura, giunti aperti e fissaggi metallici modificano il comportamento dell'involucro. In una cella sottoposta a lavaggi e urti contano anche resistenza meccanica, stabilità dimensionale, tenuta al vapore e compatibilità con il rivestimento sanitario. Questi aspetti incidono sulla conformità delle condizioni di conservazione e sulla durata di pannelli e impianto.
La resistenza termica R descrive uno strato. La trasmittanza U descrive il flusso attraverso l'elemento costruttivo completo, come parete, soffitto o pavimento. La λ è quindi il punto di partenza del dimensionamento, non il solo criterio di scelta.
Valori di conduttività termica per materiali da costruzione e isolamento
In una cella frigorifera, la tabella dei valori di λ serve a collegare il materiale alle conseguenze operative: maggiore flusso di calore, più lavoro per il gruppo frigorifero e maggiore difficoltà nel mantenere condizioni stabili di conservazione. Le famiglie di materiali hanno intervalli molto diversi, quindi il confronto va fatto distinguendo i range generali dai prodotti specifici.
| Categoria | Range λ (W/mK) | Impiego |
|---|---|---|
| Materiali isolanti | circa 0,001-0,17 | Isolamento |
| Materiali da costruzione | circa 0,034-2,3 | Strutture ed edilizia |
| Metalli | circa 52-420 | Strutture e componenti |
| Materiale specifico | Range λ (W/mK) | Tipologia |
|---|---|---|
| Polistirene estruso | circa 0,025-0,040 | Isolante |
| Aerogel | circa 0,018 | Isolante ad alte prestazioni |
| Lana di vetro | circa 0,032 | Isolante fibroso |
| Lana di roccia | circa 0,037-0,040 | Isolante fibroso |
I valori sono indicativi. Densità, struttura del prodotto, temperatura e condizioni igrometriche possono modificare la prestazione dichiarata. Per il dimensionamento conta quindi la λ del pannello acquistato, riferita allo spessore e alle condizioni di prova riportate nella scheda tecnica.
Cosa significano i valori per una cella
Il polistirene estruso, con circa 0,025-0,040 W/mK, offre una soluzione pratica quando servono continuità, resistenza all'umidità e lavorabilità. La differenza tra i valori dell'intervallo può cambiare lo spessore necessario e il margine disponibile per giunti, porte e passaggi impiantistici.
L'aerogel, indicato con circa 0,018 W/mK, permette di contenere l'ingombro dove lo spazio è limitato. Il vantaggio termico non compensa una posa discontinua: giunti aperti, supporti e fissaggi possono diventare il punto debole dell'involucro. La lana di vetro, con circa 0,032 W/mK, e la lana di roccia, tra 0,037 e 0,040 W/mK, possono essere valutate quando il progetto richiede anche comportamento al fuoco o prestazioni acustiche.
Nei pannelli per celle frigorifere la scelta unisce λ, spessore, rivestimento, tenuta al vapore e condizioni di lavaggio. L'approfondimento sui pannelli coibentati di spessore ridotto mostra perché ridurre lo spessore senza verificare l'insieme può lasciare poco margine alla posa e alla gestione delle temperature.
Il metallo come punto debole
Guide, profili, viti e telai possono creare ponti termici perché la loro λ è molto più alta di quella dell'isolante. Un attraversamento metallico trasferisce calore attraverso un percorso concentrato e può favorire condensa superficiale, perdita di efficienza e condizioni meno stabili per la conservazione degli alimenti.
Nei disegni e nei controlli di posa vanno segnati tutti i punti in cui l'isolante si interrompe. La tabella orienta la scelta del materiale, mentre la prestazione reale dipende dalla stratigrafia montata, dalla continuità dei giunti e dalla qualità dei dettagli costruttivi.
Normative e metodi di misura per la caratterizzazione termica
In una cella frigorifera, il valore di λ riportato in scheda ha senso solo insieme alle condizioni con cui è stato misurato. In Italia, la UNI 10351 fornisce riferimenti per reperire conduttività termica, resistenza al passaggio del vapore e calore specifico dei materiali da costruzione, anche in relazione all'epoca di installazione. Per i prodotti isolanti, la dichiarazione della conduttività deve invece fare riferimento alla UNI EN ISO 10456, che disciplina la rappresentatività statistica del dato.
La scheda tecnica va quindi letta come una condizione di progetto, non come un valore assoluto. Temperatura, umidità e funzione della cella possono modificare la prestazione utilizzabile. Un λ misurato su un campione asciutto e in condizioni controllate non descrive automaticamente il comportamento di un pannello esposto a lavaggi, infiltrazioni o giunti non continui.
Cosa verificare prima di usare il valore λ
Le prove di laboratorio possono basarsi sul flusso termico, con apparecchiature come le piastre calde, oppure su metodi transienti. In entrambi i casi, la misura collega il flusso di calore alla differenza di temperatura e alla geometria del campione.
Prima di inserire il dato nel dimensionamento, controlla questi elementi:
- Valore dichiarato: deve riferirsi al prodotto specifico, non soltanto alla famiglia di materiali.
- Condizioni di prova: indica temperatura e stato igrometrico del campione.
- Rappresentatività: per il prodotto isolante, verifica il riferimento alla UNI EN ISO 10456.
- Configurazione: considera spessore, densità, rivestimento e tipo di giunzione esaminati.
- Campo di applicazione: chiarisci se il dato riguarda parete, copertura, pavimento, porta o un dettaglio particolare.
La UNI 10351 e la UNI EN ISO 10456 non svolgono la stessa funzione. La prima offre riferimenti per i materiali da costruzione, mentre la seconda qualifica il valore dichiarato dei prodotti isolanti. Usarle come se fossero intercambiabili produce confronti non omogenei e specifiche difficili da controllare in cantiere.
Controllo documentale: conserva la scheda tecnica, la dichiarazione di prestazione disponibile e le condizioni di prova. Un valore privo di contesto non basta per dimensionare l'involucro o stimare i consumi.
La conformità termica va verificata insieme ai requisiti igienico-sanitari. In una cella alimentare servono superfici lavabili, giunti sigillati, assenza di ristagni e accesso per l'ispezione. Per prodotti farmaceutici o ambienti a temperatura controllata, la continuità delle condizioni interne deve restare coerente con la validazione del processo e con le procedure aziendali.

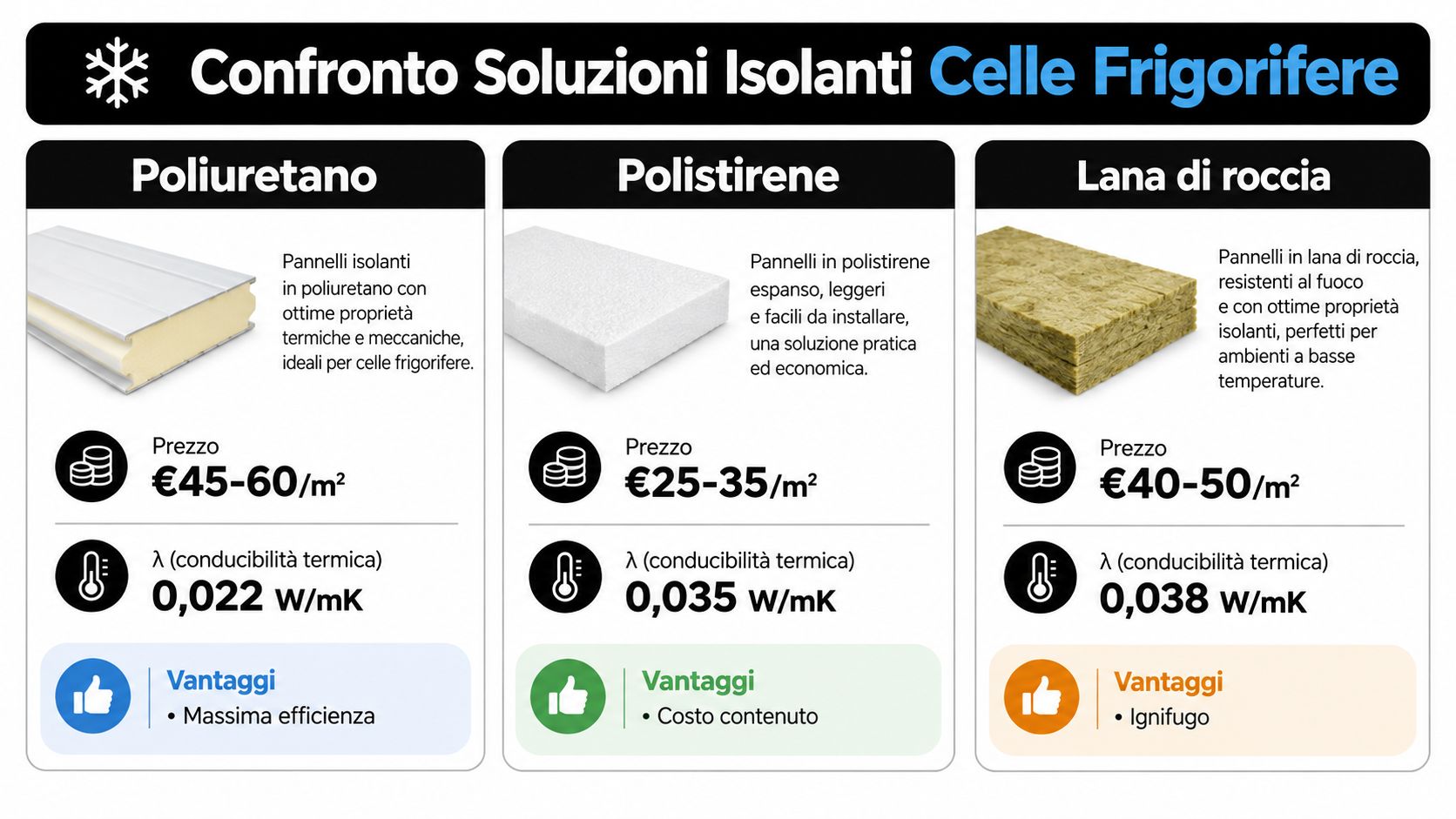

Confronto tra soluzioni isolanti per celle frigorifere
In una cella frigorifera il valore di λ incide sui consumi, ma non determina da solo la scelta. Il materiale deve conservare le prestazioni sotto sbalzi termici, lavaggi, urti, carichi e infiltrazioni. Contano anche rivestimenti, giunti, porte e continuità del pavimento. Un pannello con buona conduttività nominale può perdere efficacia se presenta vuoti, discontinuità o posa imprecisa.
Il poliuretano è comune nei pannelli sandwich perché combina bassa conduttività termica e spessori contenuti. La prestazione dipende dalla qualità della schiuma, dall'uniformità del pannello e dall'aderenza ai rivestimenti. È una scelta pratica quando lo spazio disponibile è limitato, ma la produzione e il montaggio devono essere controllati.
Il polistirene estruso offre buona stabilità dimensionale e una sensibilità all'acqua ridotta rispetto ad altri isolanti. Prima della scelta vanno verificati densità, resistenza meccanica e compatibilità con l'uso previsto. Può risultare adatto in dettagli esposti all'umidità, purché giunti e rivestimenti impediscano comunque l'ingresso d'acqua.
La lana minerale entra in gioco quando resistenza al fuoco e isolamento acustico hanno un peso rilevante. Richiede però protezione efficace dall'umidità e un rivestimento adatto. In una cella, l'assorbimento d'acqua o il degrado del rivestimento possono compromettere la prestazione termica e la pulibilità.
La scelta secondo il servizio della cella
In una cella a temperatura positiva, umidità, aperture frequenti e lavaggi possono incidere più della differenza iniziale tra due isolanti. A temperatura negativa, la continuità della barriera al vapore, la tenuta dei giunti, il pavimento e il controllo della condensa diventano determinanti per limitare dispersioni, muffe e interventi di manutenzione.
Il confronto tecnico tra pannelli sandwich consente di esaminare anima isolante, profili, rivestimenti e assemblaggio nello stesso sistema.
- Poliuretano: prestazioni termiche notevoli con un involucro compatto, se produzione e posa restano sotto controllo.
- Polistirene estruso: stabilità dimensionale e gestione dell'umidità, con verifica dei dettagli costruttivi.
- Lana minerale: comportamento al fuoco e acustica, a condizione che l'acqua non raggiunga l'isolante.
Un materiale non compensa un giunto aperto, una porta fuori registro o un pavimento senza continuità isolante. La selezione deve quindi collegare conduttività, servizio della cella, manutenzione, requisiti HACCP e rischio di degrado.

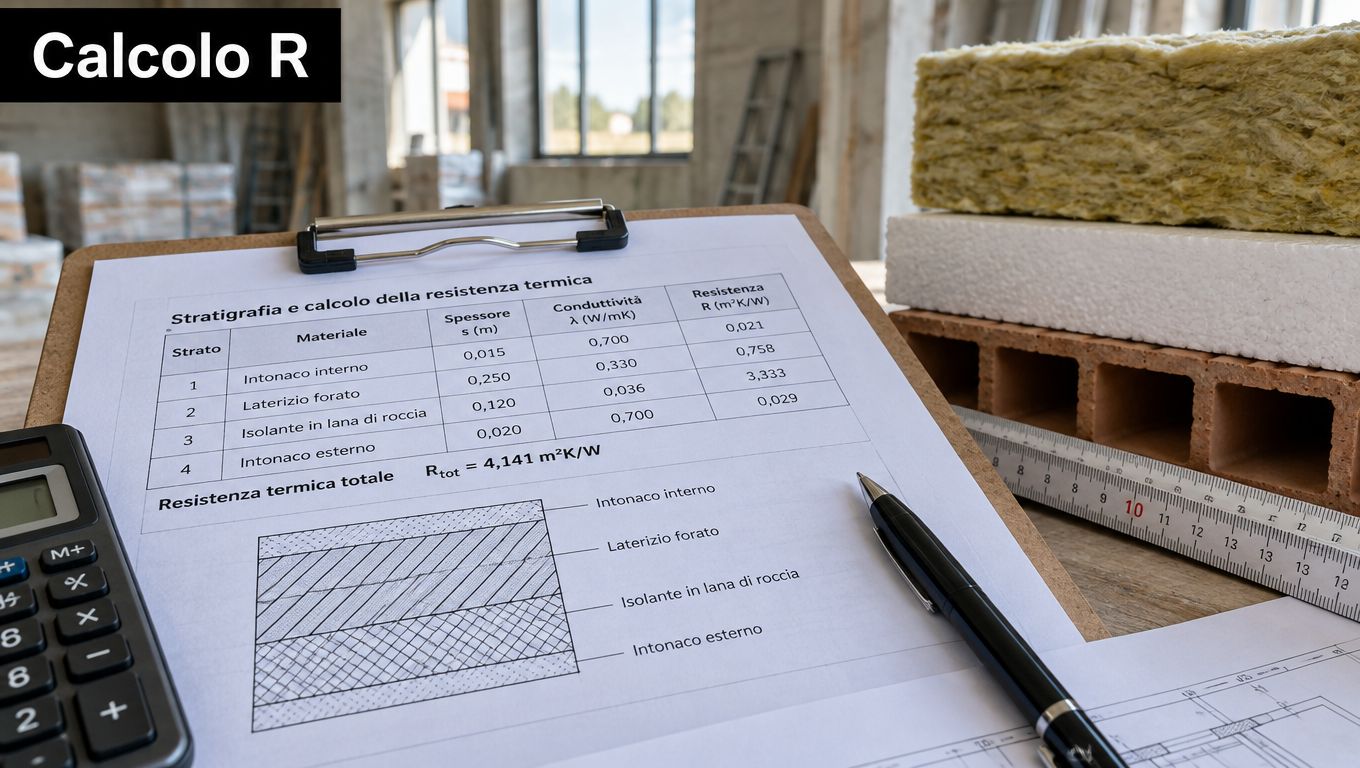

Esempio di calcolo per il dimensionamento dell'isolamento
In una cella a -25 °C, un pannello in poliuretano spesso 120 mm con λ = 0,023 W/mK offre una prima stima della resistenza dello strato. Il valore della conduttività va comunque verificato sulla scheda tecnica del prodotto scelto, perché temperatura, processo produttivo e condizioni d'impiego incidono sulla prestazione effettiva.
Si applica la relazione R = d / λ:
- Spessore: 120 mm = 0,120 m
- Conduttività: 0,023 W/mK
- Resistenza dello strato: R = 0,120 / 0,023
- Risultato: R = 5,22 m²K/W
Questo risultato riguarda uno strato omogeneo. La trasmittanza del pannello installato comprende anche rivestimenti, giunti, profili, fissaggi e altri percorsi termici. Con una trasmittanza indicativa U ≈ 0,19 W/m²K, 100 m² di involucro e una differenza di temperatura di 45 K, la dispersione dalle sole pareti supera 850 W, prima di considerare giunti e porte. La potenza frigorifera richiesta, i consumi e la capacità dell'impianto di mantenere la temperatura prevista dipendono quindi dalla stratigrafia reale.
Come usare il risultato in progetto
Per passare dal calcolo preliminare alla verifica della cella:
- Calcolare la stratigrafia completa, non soltanto l'anima in poliuretano.
- Determinare la trasmittanza globale, includendo resistenze superficiali, rivestimenti e discontinuità.
- Controllare i nodi tra pareti e soffitto, dove la continuità isolante può ridursi.
- Valutare porte, soglie e passaggi impiantistici, spesso determinanti nella dispersione complessiva.
- Verificare il pavimento, in particolare con temperature negative e carichi di stoccaggio.
Un valore elevato di R non basta a garantire consumi contenuti. Il tecnico deve confrontare il calcolo con i dettagli costruttivi, la posa e la tenuta dell'involucro, così da mantenere la temperatura di progetto e limitare il lavoro aggiuntivo del gruppo frigorifero. La documentazione deve registrare tolleranze, guarnizioni e sigillatura prima della chiusura delle finiture.
Problematiche comuni e come prevenirle
In una cella frigorifera, un giunto aperto o un supporto metallico può portare il calore verso l'interno più facilmente della parete isolata. Il risultato operativo è una zona fredda con condensa, ghiaccio e maggiore lavoro del gruppo frigorifero. Angoli, porte, soglie, attraversamenti impiantistici e pannelli danneggiati richiedono quindi una verifica specifica, perché influenzano consumi, stabilità della temperatura e condizioni igieniche richieste dall'HACCP.
L'umidità modifica anche la prestazione dell'isolante. Un materiale igroscopico bagnato può offrire una resistenza termica inferiore rispetto al valore dichiarato a secco. Con la lana minerale, rivestimento integro e barriera al vapore continua fanno parte della soluzione, non sono dettagli di finitura. Acqua e vapore devono restare fuori dalla stratigrafia.
Errori che si ripetono in cantiere
- Giunti non sigillati: l'aria umida penetra e condensa nei punti con temperatura superficiale più bassa.
- Fissaggi passanti: il metallo crea un percorso termico preferenziale e riduce la continuità dell'isolamento.
- Pannelli compressi o deformati: lo spessore effettivo diminuisce e la schiuma o la fibra perde continuità.
- Porte non registrate: una guarnizione appoggiata male lascia entrare aria calda e umida, con aumento dei cicli di sbrinamento.
- Rivestimenti perforati: urti e fori espongono l'anima all'umidità, alla corrosione dei componenti e alla contaminazione.
La verifica deve unire controllo termico e ispezione della posa. Una procedura dedicata alla prevenzione di ghiaccio e condensa nelle celle frigorifere può guidare il controllo di giunti, guarnizioni e superfici anomale. Documenta con fotografie i dettagli chiusi, registra le anomalie e indica l'intervento eseguito.
Osservazione di cantiere: il pannello raramente è l'unico responsabile. Le anomalie nascono spesso da discontinuità, umidità o posa non conforme.
La manutenzione programmata tutela anche la durata dell'impianto. Riparare subito una sigillatura o sostituire una guarnizione limita infiltrazioni, ghiaccio, corrosione e fermo della cella, mantenendo più stabile la temperatura interna.
Checklist operativa per la selezione dei materiali isolanti
In una cella frigorifera, una scelta sbagliata dell'isolante si traduce in dispersioni, più lavoro per il gruppo frigorifero e difficoltà nel mantenere condizioni igieniche stabili. Prima dell'ordine, confronta scheda tecnica, stratigrafia e modalità di posa.
- λ dichiarata: verifica il valore del prodotto specifico e il riferimento alla UNI EN ISO 10456.
- Resistenza termica: calcola R con R = d/λ e considera tutti gli strati, non solo il pannello.
- Spessore e stabilità: controlla che carichi, urti e posa non riducano lo spessore utile o la continuità dell'isolamento.
- Umidità e vapore: accerta la protezione dell'anima contro condensa, lavaggi e infiltrazioni.
- Giunti e tenuta: definisci guarnizioni, sigillanti, sovrapposizioni e dettagli per porte e attraversamenti.
- Resistenza al fuoco: verifica la classificazione prevista dal progetto e l'eventuale necessità di compartimentazioni REI.
- Contatto alimentare e HACCP: scegli superfici lavabili, rivestimenti compatibili e nodi privi di cavità difficili da sanificare.
- Manutenzione: stabilisci come controllare pannelli, guarnizioni, soglie, scarichi e aree esposte agli urti.
La UNI 10351 fornisce un riferimento per i valori dei materiali da costruzione. La UNI EN ISO 10456 aiuta a valutare quanto i dati dichiarati rappresentino le condizioni reali d'impiego. Archivia schede tecniche, dichiarazioni, disegni dei nodi e verbali di posa insieme alla documentazione della cella.
Valuta il costo nell'intero ciclo di vita. Un pannello meno costoso può aumentare consumi e interventi se umidità, giunti o accessibilità sono gestiti male. La soluzione adatta mantiene prestazioni termiche, igiene, sicurezza e possibilità di manutenzione nel contesto effettivo.
