In una cella frigorifera la temperatura può risultare stabile, mentre sulle pareti compaiono aloni umidi, gocce o ghiaccio nei punti di giunzione. L'operatore tende a controllare il setpoint, aumenta lo sbrinamento o sospetta un guasto al compressore. Spesso, però, il problema è iniziato prima e in modo quasi invisibile: l'aria umida ha raggiunto una superficie più fredda del proprio punto di rugiada.
Quella condensa non è soltanto un difetto estetico. Bagna l'isolamento, peggiora la tenuta dell'involucro, favorisce il degrado dei giunti e aumenta il carico che l'impianto deve compensare. Per questo una refrigerazione industriale sostenibile non si costruisce scegliendo soltanto un refrigerante a basso impatto. Si protegge anche il valore dell'isolamento già installato, controllando umidità, infiltrazioni e temperatura delle superfici.
Indice
- Perché il punto di rugiada è il vero controllo della refrigerazione sostenibile
- Calcolare il punto di rugiada con Magnus-Tetens e varianti
- Esempi pratici di calcolo per celle frigorifere e magazzini
- Strumenti e calcolatori consigliati per il controllocondensa
- Errori comuni nellinterpretazione del punto di rugiada
- Integrare il controllo del punto di rugiada nella sostenibilità
Perché il punto di rugiada è il vero controllo della refrigerazione sostenibile
Un magazzino refrigerato può consumare più energia senza mostrare subito un'anomalia evidente. Le porte si aprono, entra aria calda e umida, l'umidità condensa sui pannelli o sui pavimenti freddi e l'acqua penetra nei punti deboli. Nel frattempo, il sistema continua a mantenere la temperatura impostata, ma deve lavorare più a lungo per smaltire il calore e l'umidità introdotti.
Il punto di rugiada indica la temperatura alla quale il vapore acqueo presente nell'aria inizia a trasformarsi in acqua liquida. Se una parete, un giunto, una soglia o una tubazione ha una temperatura superficiale inferiore a quel valore, la condensa è fisicamente possibile. Non serve aspettare che l'acqua sia visibile per intervenire.
La condensa colpisce prima l'involucro
I pannelli sandwich e i pavimenti isolati funzionano solo se restano asciutti e correttamente sigillati. Quando l'acqua entra nei giunti o si accumula attorno ai passaggi impiantistici, l'isolamento perde parte della propria capacità di limitare il flusso termico. Il deterioramento può restare nascosto per molto tempo, soprattutto dietro rivestimenti, profili e finiture.

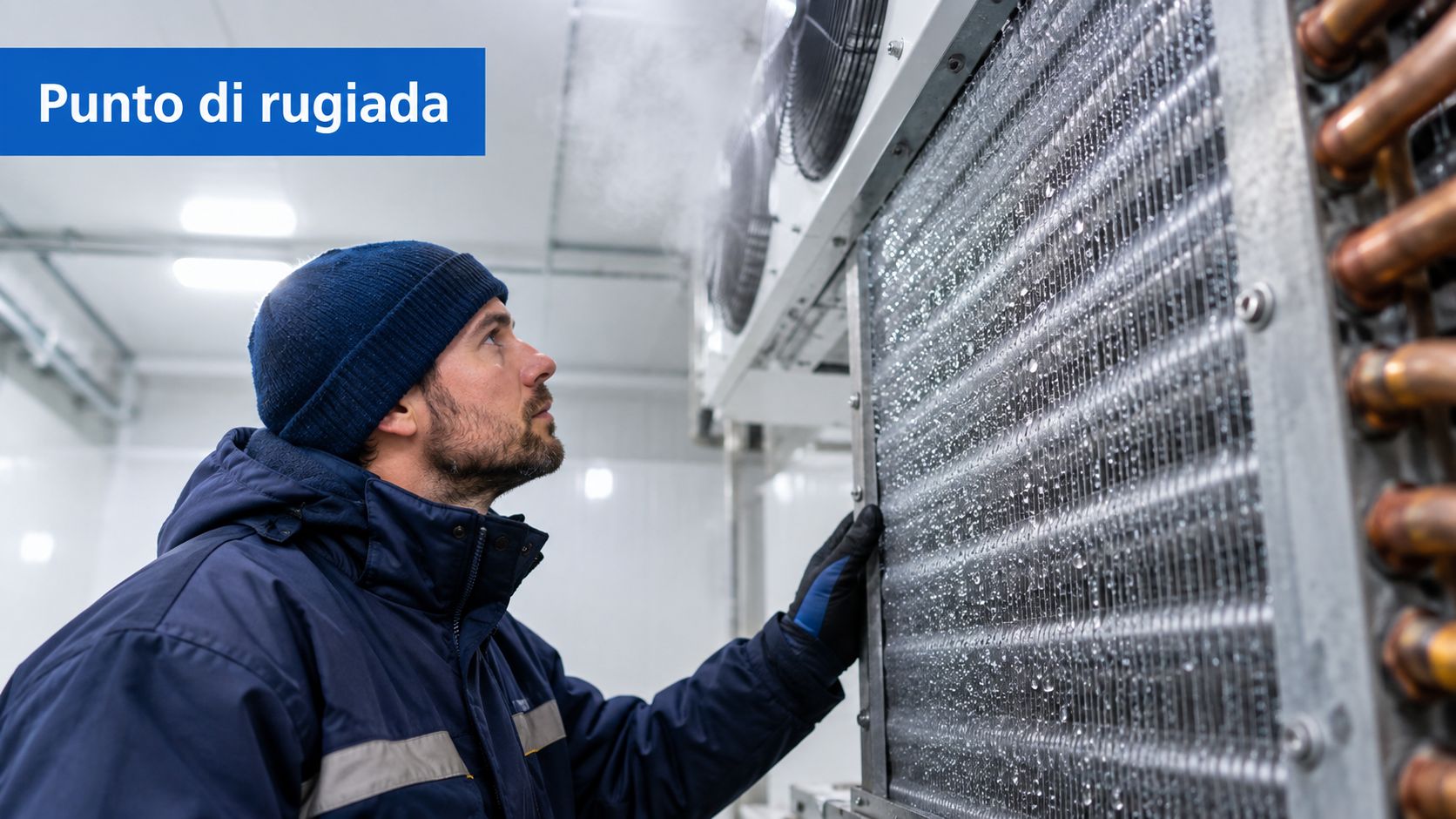

La conseguenza operativa è concreta: più infiltrazioni, più brina sugli evaporatori, sbrinamenti meno efficaci e maggiore richiesta frigorifera. Una cella ben progettata può quindi perdere efficienza non per una scelta sbagliata del compressore, ma per un controllo insufficiente dell'aria umida.
Regola pratica: se la temperatura è corretta ma una superficie presenta condensa, controlla prima il rapporto tra temperatura superficiale e punto di rugiada. Il setpoint da solo non descrive il rischio.
Il punto di rugiada collega progettazione e manutenzione
La sostenibilità va valutata lungo tutto il ciclo di vita. Il quadro ISPRA sulle emissioni di gas serra in Italia mostra che nel 2022 le emissioni della refrigerazione stazionaria commerciale, industriale e domestica sono scese a 3,2 MtCO2eq, dopo aver raggiunto 6,9 MtCO2eq nel 2014. Nello stesso anno il comparto rappresentava il 34,9% delle emissioni legate all'uso di sostanze in sostituzione degli ODS.
Il controllo della condensa non sostituisce la gestione dei refrigeranti, la ricerca delle perdite o l'efficienza elettrica. Li rende più coerenti. Proteggere l'involucro significa evitare che un investimento in pannelli, automazione e compressori efficienti venga indebolito da una variabile atmosferica non misurata.

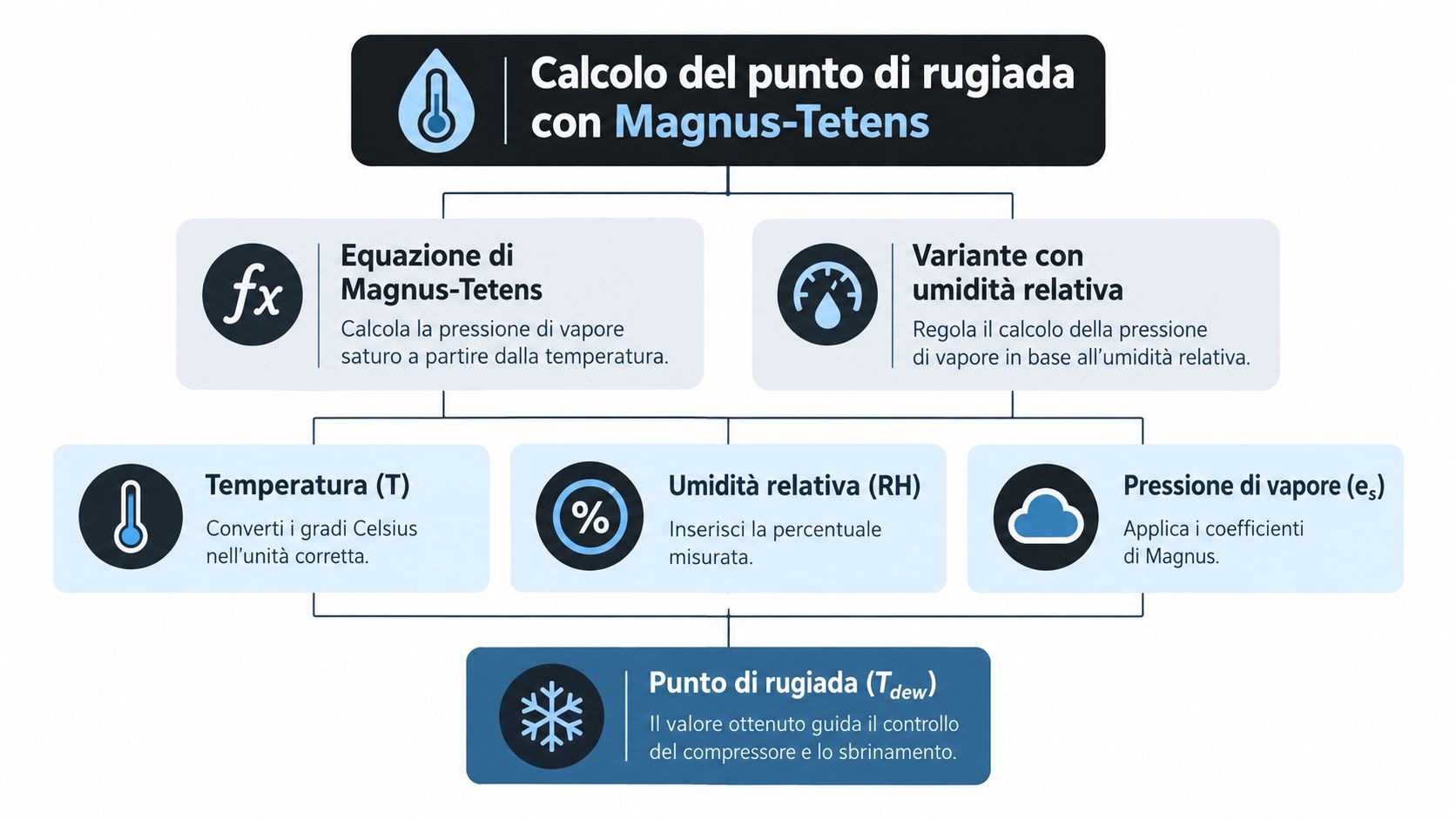

Calcolare il punto di rugiada con Magnus-Tetens e varianti
Per calcolare il punto di rugiada servono due misure affidabili: temperatura dell'aria e umidità relativa. La formula di Magnus-Tetens è pratica per gli ambienti industriali ordinari perché traduce questi valori in una stima ripetibile della temperatura alla quale l'aria raggiunge la saturazione.
Una forma comunemente utilizzata è:
[
gamma(T,RH)=lnleft(frac{RH}{100}right)+frac{aT}{b+T}
]
[
T_{dew}=frac{bgamma(T,RH)}{a-gamma(T,RH)}
]
Dove:
- T è la temperatura dell'aria in gradi Celsius;
- RH è l'umidità relativa espressa in percentuale;
- a e b sono coefficienti della variante scelta;
- ln è il logaritmo naturale;
- Tdew è il punto di rugiada in gradi Celsius.
Una parametrizzazione diffusa usa a = 17,62 e b = 243,12 °C. I coefficienti possono cambiare in funzione dell'intervallo di temperatura e della convenzione tecnica adottata, quindi il software o il foglio di calcolo devono dichiarare quale versione applicano.
Procedura operativa
- Misura la temperatura dell'aria nel punto realmente interessato, non soltanto vicino al sensore del controllo frigorifero.
- Rileva l'umidità relativa dopo aver lasciato stabilizzare lo strumento. Un valore transitorio durante l'apertura di una porta può descrivere l'infiltrazione, non la condizione media della cella.
- Calcola γ, inserendo la temperatura e il rapporto RH/100.
- Applica la formula finale per ottenere Tdew.
- Confronta il risultato con la temperatura superficiale, misurata sulla parete, sul pavimento, sul giunto o sulla tubazione.
Esempio di calcolo, con temperatura dell'aria pari a 5 °C e umidità relativa pari al 75%:
[
gamma=ln(0,75)+frac{17,62 times 5}{243,12+5}
]
Il risultato di γ viene poi inserito nella seconda equazione. Il valore ottenuto rappresenta una soglia di rischio, non una temperatura di regolazione da applicare indiscriminatamente al compressore o allo sbrinamento.
Quale variante usare
Le formule di Magnus-Tetens funzionano bene quando il campo di temperatura è compatibile con i coefficienti scelti. In celle a temperatura molto bassa, in presenza di aria fortemente umida o quando si devono validare dati per un progetto complesso, è prudente confrontare il risultato con uno strumento calibrato e con una procedura aziendale documentata.
Per approfondire il rapporto tra calcolo, superfici e controllo operativo, consulta la guida sul calcolo del punto di rugiada. Il calcolo manuale resta utile per verificare un allarme o capire un'anomalia, ma non sostituisce il monitoraggio continuo nei locali con frequenti aperture.
Esempi pratici di calcolo per celle frigorifere e magazzini
Un calcolo diventa utile quando risponde a una domanda concreta: quale superficie rischia di condensare durante il lavoro normale? Per arrivarci bisogna misurare l'aria nel punto di interesse e, quando possibile, la temperatura della superficie con una sonda a contatto o una termocamera.
Cella a temperatura positiva
Supponiamo una cella per prodotti freschi con aria a 5 °C e umidità relativa del 75%. Applicando Magnus-Tetens con i coefficienti a = 17,62 e b = 243,12 °C, si ottiene:
[
gamma=ln(0,75)+frac{17,62 times 5}{243,12+5}
]
[
gammaapprox -0,2877+0,3549=0,0672
]
[
T_{dew}=frac{243,12 times 0,0672}{17,62-0,0672}
]
[
T_{dew}approx 0,93 °C
]
L'aria inizierà quindi a condensare sulle superfici che si trovano attorno a 0,93 °C o meno, nelle condizioni misurate. Se il pavimento vicino alla porta è a 0 °C, il rischio è immediato. Se il pannello interno è a 3 °C, la condensa su quella superficie è meno probabile, ma resta necessario verificare giunti, profili metallici e ponti termici.
In pratica, il tecnico non dovrebbe limitarsi a registrare la temperatura media della cella. Deve osservare dove l'aria umida entra, quali superfici sono più fredde e quanto tempo impiega il locale a tornare stabile dopo l'apertura.
Un pavimento asciutto non dimostra che l'involucro sia protetto. Dimostra soltanto che, in quel momento e in quel punto, la superficie può essere sopra la soglia di condensa.
Un magazzino a temperatura negativa
Consideriamo ora un ambiente a -18 °C con umidità relativa del 70%. Il metodo è identico, ma l'interpretazione cambia perché il margine termico tra aria infiltrata e superfici fredde è molto più severo.
[
gamma=ln(0,70)+frac{17,62 times (-18)}{243,12-18}
]
[
gammaapprox -0,3567-1,4085=-1,7652
]
[
T_{dew}=frac{243,12 times (-1,7652)}{17,62-(-1,7652)}
]
[
T_{dew}approx -21,85 °C
]
In questa condizione, l'aria interna ha un punto di rugiada di circa -21,85 °C. Una superficie a -23 °C può quindi favorire la formazione di brina o ghiaccio, mentre una superficie a -18 °C resta sopra la soglia calcolata. Il rischio più serio, però, arriva durante l'apertura delle porte: l'aria esterna può avere un punto di rugiada molto più alto e introdurre rapidamente umidità nella cella.
Come trasformare il calcolo in una decisione
Registra insieme:
- Temperatura dell'aria, nel punto di lavoro.
- Umidità relativa, prima, durante e dopo le aperture.
- Punto di rugiada calcolato, con la formula e i coefficienti indicati.
- Temperatura delle superfici, soprattutto giunti, soglie e pavimento.
- Durata dell'evento, per distinguere un picco breve da una condizione persistente.
Questa sequenza mostra se serve migliorare la chiusura della porta, ridurre l'ingresso d'aria umida, correggere un ponte termico o rivedere la gestione dello sbrinamento. Cambiare il refrigerante, senza risolvere l'infiltrazione, non elimina la causa della condensa.
Strumenti e calcolatori consigliati per il controllocondensa
Il primo strumento non è necessariamente un sistema complesso. Per una piccola cella può bastare un termoigrometro professionale, purché il sensore sia adatto all'ambiente, il tempo di stabilizzazione sia rispettato e le misure vengano annotate in modo coerente. Per una piattaforma distributiva, invece, il valore sta nella continuità: un singolo rilievo non mostra cosa succede durante i turni, le aperture o gli sbrinamenti.
Cosa deve misurare il sistema
Un impianto di monitoraggio utile dovrebbe fornire:
- Temperatura e umidità relativa, nello stesso intervallo temporale.
- Calcolo automatico del punto di rugiada, con formula dichiarata.
- Storico dei trend, per correlare condensa, aperture e cicli frigoriferi.
- Allarmi configurabili, indirizzati al responsabile corretto.
- Registrazione degli eventi, con data, ora e posizione del sensore.
- Verifica della calibrazione, documentata e ripetibile.
Il sensore non va installato accanto all'evaporatore, a una bocca di mandata o a una sorgente di calore. Quella posizione può essere utile per diagnosticare una zona specifica, ma non rappresenta le condizioni dell'intero locale.
Confronto tra strumenti di monitoraggio temperatura e umidità
| Tipo strumento | Precisione | Uso consigliato | Vantaggio principale |
|---|---|---|---|
| Termoigrometro portatile | Adeguata per verifiche puntuali, se verificato e calibrato | Sopralluoghi, controlli su giunti e porte | Rapido da spostare |
| Data logger autonomo | Costante nel periodo di registrazione | Celle con anomalie intermittenti | Ricostruisce l'andamento nel tempo |
| Sensore wireless | Dipende da sensore, rete e posizione | Magazzini con più zone operative | Riduce i passaggi manuali |
| Sistema centralizzato | Progettata per supervisione continua | Piattaforme logistiche e impianti integrati | Collega allarmi, trend e automazione |
| Termocamera | Misura la temperatura apparente delle superfici | Ricerca di ponti termici e discontinuità | Visualizza rapidamente le zone fredde |
Manuale o automatico
Il calcolo manuale è indicato per confermare un sospetto. Non è sufficiente quando l'operatore deve gestire molte porte, zone con temperature diverse o prodotti sensibili. In questi casi il sistema dovrebbe calcolare il punto di rugiada vicino al punto di misura e confrontarlo con la temperatura superficiale rilevata.
Anche il miglior software produce risultati inutili se i sensori sono sporchi, mal posizionati o non verificati. Le procedure di selezione e controllo possono essere integrate con indicazioni tecniche sulla temperatura di condensa, mantenendo separati il dato ambientale, il dato superficiale e l'azione correttiva.
Errori comuni nellinterpretazione del punto di rugiada
Controllare soltanto la temperatura dell'aria è l'errore più diffuso. Una cella può rispettare il setpoint e avere comunque umidità sufficiente a creare condensa su una superficie più fredda. Quando l'umidità relativa cambia, cambia anche il punto di rugiada, mentre il display della temperatura può restare invariato.
Misurare nel posto sbagliato
Un sensore installato vicino alla mandata dell'evaporatore rileva un'aria più fredda e spesso più secca rispetto a quella presente presso una porta o un giunto. Il dato appare rassicurante, ma non descrive la zona in cui l'infiltrazione sta causando il problema.
Per una diagnosi corretta, usa almeno un punto rappresentativo del volume e un punto vicino alla criticità. Se i valori divergono, non fare una media automatica. Cerca la causa della stratificazione o del flusso d'aria.
Confondere condensa e guasto frigorifero
La condensa visibile può derivare da un ponte termico, da una guarnizione deteriorata, da una porta aperta troppo a lungo o da uno sbrinamento non coordinato. Aumentare la potenza frigorifera può abbassare la temperatura, ma può anche raffreddare ulteriormente alcune superfici e peggiorare la situazione.
Il controllo deve quindi considerare:
- Aria, temperatura e umidità.
- Superficie, temperatura nei punti freddi.
- Involucro, giunti, pannelli, soglie e attraversamenti.
- Operatività, frequenza delle aperture e tempi di permanenza.
- Impianto, ventilazione, sbrinamento e regolazione.
Aspettare l'acqua visibile
Quando compare la goccia, il fenomeno è già in corso. L'umidità può aver raggiunto materiali, rivestimenti e isolanti prima che l'operatore la riconosca. La risposta efficace è cercare il margine tra punto di rugiada e temperatura superficiale, poi intervenire sulla causa, non soltanto asciugare la zona.
Integrare il controllo del punto di rugiada nella sostenibilità
Il controllo della condensa diventa sostenibile quando entra nella routine dell'impianto, non quando viene usato soltanto dopo un reclamo. Ogni zona dovrebbe avere una relazione chiara tra temperatura, umidità, punto di rugiada, temperatura superficiale e stato dell'involucro.
Una procedura pratica può seguire questa sequenza:
- Mappa le zone critiche, includendo porte, rampe, pavimenti, angoli e attraversamenti.
- Installa i sensori con criterio, separando le misure rappresentative da quelle diagnostiche.
- Registra gli eventi operativi, come aperture, carichi, lavaggi e sbrinamenti.
- Verifica le superfici, con sonda a contatto o termografia quando il trend segnala un rischio.
- Correggi prima l'infiltrazione, poi valuta regolazione, isolamento e componenti frigoriferi.
- Controlla le perdite di refrigerante, perché la sostenibilità comprende emissioni dirette e consumi indiretti.
Il benchmark energetico riportato nel Position Paper di Legambiente sulla refrigerazione sostenibile colloca il consumo medio di una cella frigorifera tra 30 e 50 kWh/m³/anno. Lo stesso documento richiama l'importanza di isolamento, tenuta all'aria, carichi parziali, controllo elettronico e recupero di calore. Il punto di rugiada aggiunge un controllo spesso trascurato, perché verifica se l'involucro sta restando nelle condizioni necessarie per conservare le proprie prestazioni.
Non separare involucro e centrale frigorifera
La scelta del refrigerante resta importante. Il quadro italiano descritto da ISOCOSTRUZIONI sugli impianti frigoriferi industriali richiede però una valutazione dell'intero sistema, dalla distribuzione del freddo alla manutenzione. La riconversione verso CO₂ o sistemi ibridi può essere coerente con gli obiettivi ambientali, ma un retrofit senza verifica di pressioni, componenti, recupero termico e controllo delle superfici non risolve automaticamente il consumo reale.
Nel piano di manutenzione inserisci anche la verifica periodica dei termoigrometri, il controllo delle guarnizioni e l'ispezione dei giunti. Una refrigerazione industriale sostenibile funziona quando il tecnico può dimostrare che l'energia non viene sprecata per compensare acqua, aria infiltrata o isolamento degradato.
