State valutando una cella frigorifera, un magazzino a temperatura controllata o una sala di lavorazione, e la domanda che blocca tutto è spesso la stessa: quali misure pannelli coibentati devo specificare per non sbagliare progetto.
Sul campo, gli errori non nascono quasi mai dalla scelta “del pannello” in astratto. Nascono da una larghezza data per scontata, da una lunghezza non coordinata con la struttura, da uno spessore scelto solo per budget, o da tolleranze ignorate in fase d’ordine. Quando succede, il problema non è solo montare con più fatica. Si aprono temi molto concreti: ponti termici, condensa, non conformità HACCP, criticità REI, giunti che non chiudono bene e costi che salgono dopo, quando correggere è più difficile.
Chi lavora nel freddo lo sa. Un pannello nominalmente corretto può essere tecnicamente sbagliato per l’ambiente in cui deve operare. Questo vale ancora di più nelle applicazioni spinte, come celle a bassissima temperatura, ambienti farmaceutici, compartimentazioni antincendio e magazzini autoportanti.
Indice
- Introduzione alle Misure dei Pannelli Coibentati
- Le Misure Standard di Fabbrica Larghezza e Lunghezza
- Spessore del Pannello e Prestazioni Termiche (Lambda e Trasmittanza)
- Tolleranze di Produzione e Impatto sul Montaggio
- Tipologie di Giunto e Garanzia di Ermeticità
- Portate Meccaniche dei Pannelli in Base allo Spessore
- Casi d'Uso Misure per Celle Frigorifere e Ambienti Controllati
- Guida alla Scelta delle Misure Corrette e Esempi di Calcolo
- FAQ Tecniche su Misure, Normative e Installazione
Introduzione alle Misure dei Pannelli Coibentati
Le misure pannelli coibentati non sono un dato commerciale. Sono una specifica tecnica che condiziona tenuta termica, montaggio, conformità e durata.
Quando un cliente ci chiede “che pannello mi serve?”, in realtà la risposta parte quasi sempre da quattro verifiche: larghezza utile, lunghezza di fornitura, spessore isolante e tipo di giunto. Se anche solo uno di questi elementi è impostato male, il pannello può risultare corretto a catalogo ma inadeguato per la cella o per il locale da realizzare.
Nei contesti ad alte prestazioni, la misura va letta come interfaccia tra più esigenze. Il progettista cerca isolamento e portata. Il responsabile qualità guarda lavabilità e HACCP. Chi gestisce il cantiere vuole posa rapida e tolleranze affidabili. Chi paga l’impianto vuole evitare extracosti dovuti a correzioni, sfridi e fermate.
Regola pratica: la misura giusta non è quella “che entra”, ma quella che mantiene continuità di isolamento, precisione dei giunti e coerenza con l’uso reale dell’ambiente.
Per questo conviene ragionare come farebbe un project engineer. Prima si definisce l’ambiente. Poi si verifica la geometria del fabbricato. Solo dopo si blocca il pannello da ordinare. L’ordine inverso, nella logica del freddo, è quello che genera più problemi.
Le Misure Standard di Fabbrica Larghezza e Lunghezza
Una cella a -50°C o un locale HACCP non si complica quasi mai per uno spessore sbagliato soltanto. Spesso il problema nasce prima, dalla scelta di larghezza utile e lunghezza pannello senza verificare giunti, schema di posa e logistica di cantiere.
In produzione, il riferimento più comune per i pannelli da parete resta la larghezza utile da 1000 mm. Le lunghezze vengono fornite su misura, mentre il campo dimensionale disponibile cambia in base alla tipologia del pannello e alla destinazione d’uso. Per questo la misura standard di fabbrica va letta come un modulo progettuale, non come un semplice dato di catalogo.
Il modulo da 1000 mm e perché viene usato così spesso
Il formato da 1000 mm di larghezza utile è quello che consente il miglior equilibrio tra velocità di posa, controllo dei giunti e gestione degli sfridi in molte applicazioni industriali e civili.
Sul piano pratico significa questo:
- tracciamenti più ordinati su pareti continue;
- meno giunti lineari rispetto a moduli più stretti;
- tagli ridotti se la maglia del fabbricato è stata impostata bene;
- contabilità di cantiere più chiara, perché la superficie utile per pannello è immediata da calcolare.
Chi progetta locali a temperatura controllata lo vede subito. Se una parete interna misura 8 metri netti, il modulo da 1000 mm consente una composizione pulita da 8 pannelli utili, prima di considerare angoli, imbotti e dettagli di chiusura. Se invece la parete misura 8,35 metri, quei 350 mm residui vanno gestiti con un pannello di compensazione o con una diversa ripartizione. È qui che una misura standard, usata bene, riduce tagli in opera e punti deboli del giunto.
La lunghezza su misura va scelta con criterio
La possibilità di ordinare pannelli a lunghezza variabile è utile, ma non conviene spingersi sempre sulla lastra più lunga disponibile.
In cantiere valutiamo almeno quattro aspetti:
- trasporto e scarico, perché pannelli molto lunghi richiedono mezzi, spazi di manovra e personale adeguati;
- movimentazione interna, soprattutto in ampliamenti o retrofit dove corridoi, aperture e pilastri limitano la rotazione del pannello;
- stabilità in posa, perché l’elemento lungo è più comodo per ridurre i giunti ma più delicato da allineare;
- continuità del rivestimento, rilevante in ambienti lavabili o soggetti a controlli igienico-sanitari.
Per questo, in una cella frigorifera industriale, un pannello più lungo non è automaticamente la scelta migliore. Riduce i giunti verticali, ma può complicare il montaggio e aumentare il rischio di danneggiare lamiera o incastro durante la posa.
Misure standard e applicazioni ad alte prestazioni
Nei contesti ordinari, la larghezza standard aiuta soprattutto la prefabbricazione. Nei contesti più severi, conta anche come quella misura interagisce con le prestazioni finali.
In un ambiente HACCP, per esempio, una parete con meno tagli e meno interruzioni facilita la pulizia e rende più controllabile la sigillatura dei punti sensibili. In un compartimento con requisito REI, la modularità va coordinata fin dall’inizio con sottostrutture, fissaggi e dettagli certificati. In una cella a bassissima temperatura, il numero e la qualità dei giunti incidono direttamente sul rischio di infiltrazioni d’aria e formazione di ghiaccio nei punti critici.
Anche la finitura superficiale entra in gioco. Nei locali dove servono igiene, lavabilità e controllo visivo delle superfici, conviene valutare pannelli con rivestimenti adatti e geometrie semplici, come i pannelli coibentati lisci per ambienti tecnici e alimentari.
Regola pratica di progetto
La sequenza corretta è semplice. Prima si definiscono le dimensioni nette del locale e i vincoli di utilizzo. Poi si imposta la griglia sul modulo utile del pannello. Solo dopo si bloccano le lunghezze di fornitura.
È un passaggio che evita molti errori.
Un layout impostato sul modulo standard riduce adattamenti in opera, migliora l’allineamento dei giunti e rende il risultato più affidabile, soprattutto dove isolamento, ermeticità e pulibilità devono restare stabili nel tempo.

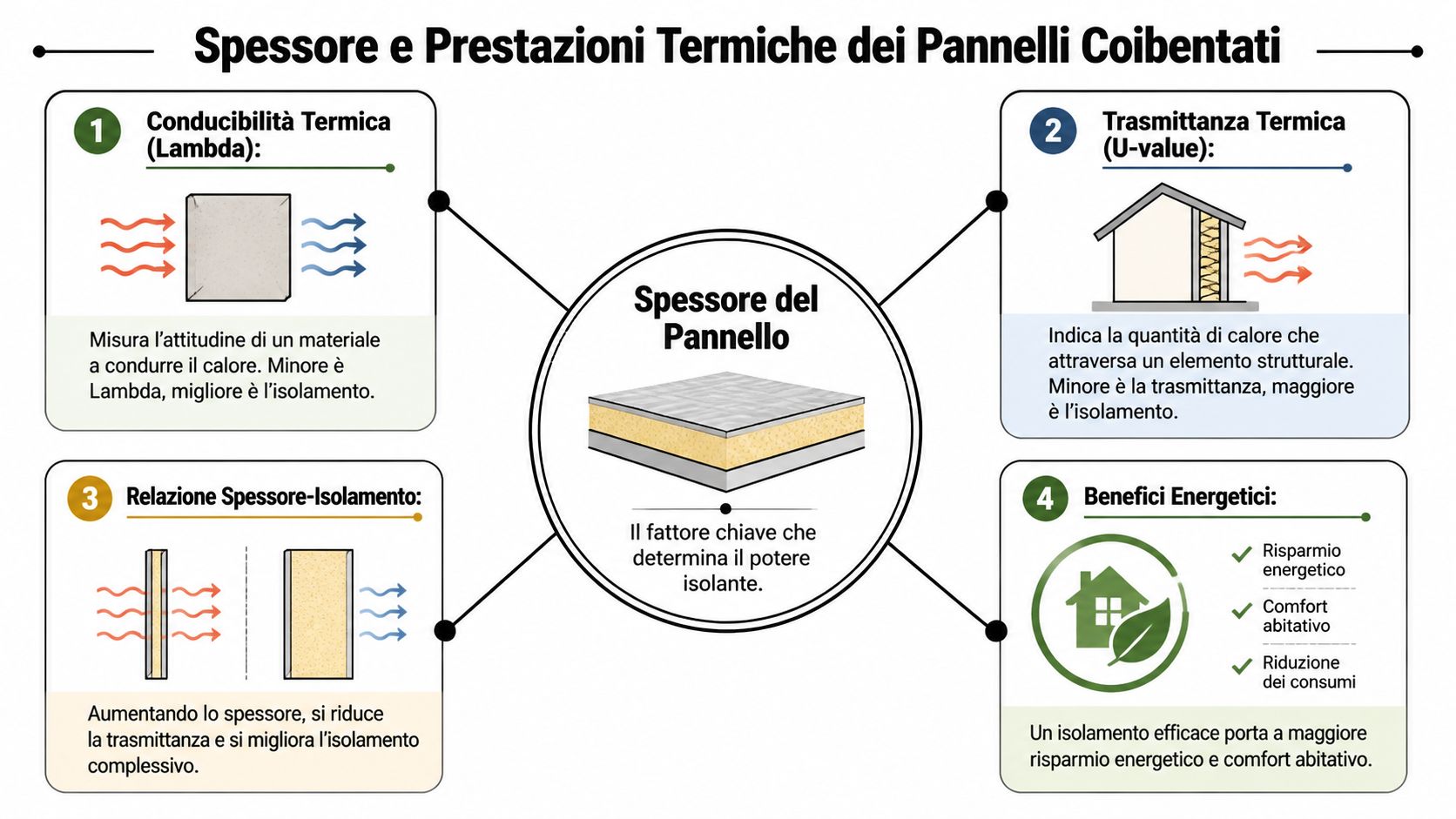

Spessore del Pannello e Prestazioni Termiche (Lambda e Trasmittanza)
Una cella a -50°C non perdona scelte fatte per abitudine. Se lo spessore è sottodimensionato, il problema non resta sulla carta. Si traduce in carichi frigoriferi più alti, maggior rischio di condensa nei punti sensibili, ghiaccio in prossimità dei giunti e costi di esercizio che il cliente paga per anni.
Per questo lo spessore non va letto come una semplice misura commerciale. È un dato di progetto che incide su isolamento, comportamento igrometrico, dettagli di fissaggio e prestazioni reali dell’involucro.
Per i pannelli con nucleo PUR o PIR, il primo valore da controllare è la conducibilità termica lambda (λ) del materiale isolante. Più il valore è basso, minore è il flusso di calore che attraversa il nucleo a parità di spessore. Da solo, però, il lambda non basta. In cantiere conta il pacchetto finito, con rivestimenti, giunti, discontinuità e condizioni di esercizio effettive.
Come leggere Lambda, R e U in modo utile al progetto
Tre parametri bastano per fare una scelta corretta.
- Lambda (λ) esprime la capacità del materiale di condurre calore.
- Resistenza termica (R) aumenta con lo spessore del pannello.
- Trasmittanza (U) indica il calore che attraversa l’elemento finito. Più è bassa, migliore è la prestazione dell’involucro.
La relazione pratica è semplice: a parità di materiale, aumentando lo spessore cresce la resistenza termica e si abbassa la trasmittanza. Ma il pannello non lavora mai in condizioni ideali. In una cella surgelati, per esempio, il valore U di progetto va letto insieme a temperatura interna, temperatura esterna, umidità, frequenza di apertura porte e qualità della posa.
Chi progetta ambienti alimentari o locali tecnici con requisiti igienici elevati valuta spesso anche la continuità della superficie interna. In questi casi conviene considerare pannelli coibentati lisci per ambienti HACCP e superfici facilmente sanificabili, perché la prestazione termica va coordinata con pulibilità e gestione dei dettagli.
Cosa cambia davvero tra 80, 100, 120 e 150 mm
Nella pratica, lo spessore si sceglie in funzione del servizio richiesto.
Per una parete divisoria in ambiente climatizzato, uno spessore contenuto può essere sufficiente se l’obiettivo è separare due zone con differenze termiche moderate. In una cella positiva per fresco alimentare, il bilanciamento riguarda isolamento, costo iniziale e ingombro utile interno.
In una cella negativa il margine si riduce. In una cella a bassissima temperatura si riduce ancora di più. Qui lo spessore maggiore non serve solo a limitare la dispersione. Serve anche a tenere sotto controllo la temperatura superficiale nei nodi critici e a ridurre il rischio di condensazione interstiziale o di ghiaccio in corrispondenza di giunti, fissaggi e attraversamenti.
C’è poi un aspetto che le schede sintetiche mostrano poco. Aumentando lo spessore aumentano anche peso, ingombro dei raccordi, profondità dei serramenti, richiesta ai fissaggi e attenzione necessaria nelle connessioni con pavimento, soffitto e impianti.
Un esempio di lettura corretta del dato termico
Prendiamo un pannello con nucleo PUR o PIR e consideriamo solo il principio di calcolo, senza attribuire numeri che dipendono dal prodotto specifico.
La resistenza termica del nucleo si valuta con la formula:
R = s / λ
dove s è lo spessore utile dell’isolante e λ la conducibilità termica dichiarata.
Se lo spessore aumenta, la resistenza cresce in proporzione. Di conseguenza la trasmittanza si abbassa. Questo è il motivo per cui un pannello adatto a una cella positiva può risultare insufficiente in una cella a temperatura molto bassa, anche se a prima vista la differenza di spessore sembra limitata.
Nel lavoro che facciamo in ISOCOSTRUZIONI, il punto non è scegliere il pannello “più spesso possibile”. Il punto è scegliere lo spessore che regge il servizio richiesto senza spostare il problema su giunti, accessori, impianto frigorifero e manutenzione.
Errore tipico di capitolato
Scrivere solo lo spessore nominale non basta.
Un capitolato serio deve collegare lo spessore almeno a questi fattori: temperatura di esercizio, classe dell’ambiente, continuità del giunto, requisito igienico, eventuale comportamento al fuoco e condizioni di posa. In ambienti HACCP o in compartimentazioni con requisito REI, il pannello va verificato come parte di un sistema, non come lastra isolata.
La domanda corretta non è “quanto isola un 100 mm”. La domanda corretta è se quello spessore, in quella stratigrafia e in quelle condizioni d’uso, mantiene nel tempo la prestazione prevista dal progetto.
Tolleranze di Produzione e Impatto sul Montaggio
In una cella a -50°C, due o tre millimetri fuori controllo non restano un dettaglio di officina. Diventano un giunto che non chiude come previsto, una guarnizione che lavora male, un punto freddo localizzato, condensa fuori progetto e più tempo perso in posa. Nei locali alimentari o nei compartimenti con requisiti HACCP e REI, questo passaggio tra produzione e montaggio va trattato come una verifica tecnica, non come una semplice accettazione della merce.
Le tolleranze servono a misurare quanto il pannello reale si discosta dal nominale. La quota di progetto resta il riferimento, ma in cantiere conta la somma degli scostamenti, non il singolo valore preso da solo.
Perché la tolleranza incide più del previsto
Su una parete lineare, una variazione contenuta in larghezza può essere assorbita. Su una sequenza lunga di pannelli, con porte, angoli, profili e attraversamenti impiantistici, l’errore si accumula e arriva nei nodi finali. Il montatore prova a recuperarlo con regolazioni, compressioni forzate del giunto o tagli di adattamento. Da quel momento il sistema non lavora più nelle condizioni per cui è stato progettato.
Lo spessore pesa allo stesso modo. Una differenza minima altera la pressione di contatto nel giunto, la planarità della parete e l’allineamento degli accessori. In ambienti controllati questo si vede subito. Porte che non appoggiano bene, raccordi igienici che non chiudono puliti, discontinuità sulla superficie interna, sigillature più difficili da mantenere stabili nel tempo.
Il problema non è solo geometrico. È prestazionale.
Cosa cambia davvero in montaggio
Le tolleranze si riflettono su quattro verifiche operative:
- Chiusura del giunto: se i profili non entrano con continuità, la tenuta all’aria peggiora.
- Planarità della parete: pannelli fuori quota rendono più difficile mantenere allineamenti corretti su pareti e soffitti.
- Tempo di posa: ogni pannello da correggere rallenta la squadra e aumenta il rischio di adattamenti impropri.
- Tenuta nel servizio: un nodo montato in forzatura ha più probabilità di perdere prestazione con cicli termici, lavaggi e vibrazioni d’esercizio.
Nelle installazioni che seguiamo in ISOCOSTRUZIONI, il controllo delle tolleranze parte prima della posa. Verifichiamo moduli utili, squadratura, uniformità dello spessore e coerenza dei profili di incastro, perché il cantiere non è il posto giusto per compensare un pannello prodotto male.
Un esempio pratico di accumulo dell’errore
Supponiamo una parete composta da più moduli in serie. Se ogni pannello arriva con una piccola variazione nella larghezza utile, il disallineamento finale può concentrarsi nell’ultimo tratto, proprio dove spesso ci sono un angolo, una porta o un raccordo impiantistico. In una cella frigorifera questo obbliga a tagli correttivi o a una compressione anomala del giunto. In un ambiente HACCP aggiunge un altro problema. Una finitura meno regolare è anche più difficile da sigillare e pulire correttamente.
Per questo in fase d’ordine conviene definire non solo la misura nominale, ma anche il criterio di accettazione in cantiere e la sequenza di montaggio. Lo stesso profilo di completamento va scelto in funzione delle tolleranze ammesse e del tipo di nodo. Chi deve approfondire il tema dei raccordi può vedere anche i profili per pannelli coibentati, perché la capacità di assorbire o trasferire gli scostamenti dipende molto da come viene chiuso il perimetro.
Errore frequente in capitolato
Scrivere solo larghezza, lunghezza e spessore nominale lascia scoperto un punto che poi riemerge in cantiere. Un capitolato ben fatto indica anche le tolleranze ammesse, il metodo di controllo in accettazione, i punti in cui gli scostamenti non sono recuperabili e i nodi che richiedono maggiore precisione, ad esempio imbotti porta, angoli interni, soffitti di cella e attraversamenti.
La misura corretta del pannello non è solo quella ordinata. È quella che arriva in cantiere entro scostamenti compatibili con il giunto, con la sigillatura prevista e con la prestazione richiesta in esercizio.
Tipologie di Giunto e Garanzia di Ermeticità
Il giunto è il punto in cui un pannello smette di essere un elemento singolo e diventa sistema. Se quel nodo è debole, anche un ottimo spessore perde parte del suo valore.
Nelle applicazioni del freddo, il giunto deve fare più cose insieme. Deve chiudere bene all’aria, limitare il ponte termico, sopportare il montaggio senza deformarsi e permettere una pulizia coerente con l’ambiente. Per questo la scelta del profilo d’incastro non è un dettaglio estetico.
Maschio femmina, labirinto e fissaggio nascosto
Il maschio-femmina resta il riferimento più diffuso. Funziona bene quando la posa è corretta, le tolleranze sono sotto controllo e il pannello viene usato in ambienti non estremi o comunque ben progettati.
Il giunto a labirinto alza il livello di tenuta. Allunga il percorso dell’aria e rende più difficile la penetrazione di infiltrazioni. In celle a temperatura negativa e in locali dove l’ermeticità è una priorità, è spesso la scelta più prudente.
Il fissaggio a scomparsa aggiunge un vantaggio funzionale oltre che visivo. Riduce la discontinuità sulla faccia a vista e aiuta nei contesti dove pulibilità e finitura contano. La qualità del nodo, però, dipende sempre dal profilo completo e dalla posa.
Per chi deve coordinare giunti, raccordi e finiture, conviene leggere anche il ruolo dei profili per pannelli coibentati, perché molta della tenuta reale si gioca proprio nelle connessioni periferiche e non solo nell’incastro principale.
Quale giunto funziona meglio nei contesti critici
Non esiste un solo giunto “giusto”. Esiste il giunto coerente con l’uso.
| Contesto | Soluzione più adatta | Punto di attenzione |
|---|---|---|
| Magazzino refrigerato ordinario | Maschio-femmina ben posato | precisione di allineamento |
| Cella a bassa temperatura | Giunto più evoluto, con tenuta rafforzata | controllo condensa e infiltrazioni |
| Sala food | Nodo pulibile e continuo | igiene dei raccordi |
| Locale pharma o camera bianca | superfici regolari e dettagli molto controllati | continuità e sanificazione |
Un giunto valido sulla scheda tecnica può diventare un giunto debole se il layout costruttivo obbliga troppi tagli, troppi raccordi o chiusure forzate.
Chi valuta solo il pannello e non il giunto compra metà sistema. Nei progetti seri, le misure pannelli coibentati vanno sempre lette insieme alla qualità dell’accoppiamento tra i moduli.
Portate Meccaniche dei Pannelli in Base allo Spessore
In copertura, l’errore tipico è scegliere lo spessore guardando solo la trasmittanza. Poi il pannello si trova a lavorare su luci reali, fissaggi, depressioni da vento e carichi neve che non perdonano approssimazioni. È qui che la misura diventa una verifica strutturale, non una voce di catalogo.
Un pannello coibentato partecipa alla risposta meccanica dell’involucro, soprattutto nei tratti autoportanti e nei campi con appoggi distanziati. Lo spessore dell’isolante incide sulla rigidezza complessiva, ma il comportamento sotto carico dipende sempre dal sistema completo. Lamiera esterna, geometria del profilo, schema statico, tipo di vincolo e qualità della posa cambiano il risultato in modo concreto.
Cosa cambia davvero aumentando lo spessore
Aumentare lo spessore, in generale, migliora la rigidezza del pannello e riduce la deformazione sotto carico. Non basta però dire “più spesso uguale più portante”. In cantiere non funziona così.
Contano almeno cinque parametri:
- spessore e qualità delle lamiere
- profilatura della faccia esterna, soprattutto per i pannelli di copertura
- luce libera tra gli appoggi
- numero e disposizione dei fissaggi
- carico di progetto reale, con neve, vento, manutenzione e condizioni di esercizio
Per questo due pannelli con lo stesso spessore isolante possono avere portate molto diverse.
La verifica corretta non si ferma al carico ultimo
Nel lavoro tecnico, la prima domanda non è quanta massa sopporta il pannello in astratto. La domanda corretta è quanta portata mantiene, con freccia ammissibile, nella configurazione prevista dal progetto.
La sequenza di controllo è questa:
- Definire la luce netta tra gli elementi di supporto.
- Calcolare i carichi di progetto in base a zona, quota, destinazione d’uso e manutenzione.
- Selezionare il pannello preciso, non una famiglia generica.
- Verificare la freccia di esercizio, perché molte criticità nascono dalla deformabilità prima ancora che dalla resistenza.
- Controllare appoggi, bordi, sormonti e fissaggi, che spesso governano il comportamento reale più del solo spessore.
Per le coperture soggette a neve, il riferimento operativo va coordinato con il quadro normativo. Sul punto conviene leggere anche il focus sul calcolo del carico neve secondo NTC 2018, perché il dimensionamento corretto parte sempre dall’azione agente e non dal pannello scelto a priori.
Dove si sbaglia più spesso
L’errore più frequente è sovrastimare il beneficio dello spessore e sottovalutare la luce. Un pannello più spesso migliora il comportamento, ma se l’interasse degli appoggi è eccessivo, la freccia cresce, i giunti lavorano male e la tenuta nel tempo peggiora.
Nelle celle frigorifere e negli ambienti a temperatura controllata il problema è ancora più sensibile. Se una copertura o un controsoffitto flette troppo, il difetto non resta solo strutturale. Si trasferisce ai punti di giunzione, ai fissaggi, ai raccordi perimetrali e alla continuità della barriera all’aria. In una cella a bassa temperatura questo significa più rischio di infiltrazioni, condensa e manutenzioni correttive.
Un criterio pratico di scelta
Per un progetto ben impostato, lo spessore va scelto incrociando tre verifiche: termica, meccanica e di esercizio. Se una delle tre manca, il pannello può risultare corretto sulla carta ma debole nell’uso reale.
In ISOCOSTRUZIONI ragioniamo così soprattutto nei contesti più severi, come coperture di celle freezer e ambienti HACCP o REI, dove la portata non va letta solo come “tenuta al carico”, ma come stabilità del sistema nel tempo. Un pannello che resta entro i limiti di freccia, mantiene correttamente i fissaggi e non stressa i giunti protegge meglio anche le prestazioni dell’involucro.
Casi d'Uso Misure per Celle Frigorifere e Ambienti Controllati
Una cella a -50°C progettata con misure “da catalogo” può chiudersi correttamente in cantiere e dare problemi dopo poche settimane di esercizio. Il punto critico non è la sola dimensione nominale del pannello, ma il modo in cui larghezza, lunghezza, spessore e giunto lavorano insieme sotto forte salto termico, umidità esterna e cicli di apertura porta.
Nelle applicazioni ordinarie, una misura standard può essere sufficiente. In una cella freezer profonda, in una sala di lavorazione alimentare o in un ambiente a contaminazione controllata, la misura diventa una scelta di progetto. Cambia la quantità di giunti, cambia la continuità della barriera al vapore, cambia il rischio di condensa nei punti deboli.
Cella a bassissima temperatura
Per temperature fino a -40°C o -50°C, il pannello va scelto partendo dalla condizione reale di esercizio. Conta il delta termico tra interno ed esterno, ma contano anche umidità, frequenza di accesso, durata delle soste porta aperta e geometria del locale.
In questi casi, le misure servono a ridurre i punti critici del sistema:
- spessore coerente con la temperatura di progetto e con il limite di trasmittanza richiesto
- lunghezze che limitino giunti intermedi sulle pareti più esposte
- modularità che riduca tagli fuori asse in angoli, imbotti e raccordi a soffitto
- tolleranze controllate, soprattutto nei pannelli destinati a pavimenti tecnici, soffitti sospesi e varchi molto utilizzati
Un esempio pratico chiarisce il criterio. Se una parete lineare misura 9,60 m, usare moduli che chiudono la facciata con pochi accostamenti è spesso preferibile a una soluzione che introduce molte riprese e tagli stretti vicino agli spigoli. In una cella negativa, ogni giunto in più è un punto da controllare meglio in posa e in manutenzione.
Sala di lavorazione e camera bianca
Negli ambienti HACCP o pharma, la misura corretta non coincide sempre con quella che riduce lo sfrido. Il primo obiettivo è ottenere superfici continue, facilmente lavabili e stabili nel tempo.
Per questo conviene verificare prima la posizione di porte, passaggi impiantistici, paracolpi, canaline e corpi illuminanti. Un pannello troppo corto moltiplica le fughe. Un pannello troppo lungo può complicare movimentazione, allineamento e posa in locali stretti o già parzialmente attrezzati. La scelta migliore nasce quasi sempre da questo equilibrio.
Qui diventano centrali tre aspetti operativi:
- planarità finale delle superfici
- numero e posizione delle fughe in zone lavabili
- compatibilità delle misure con raccordi igienici, angoli arrotondati e sigillature continue
In ISOCOSTRUZIONI adottiamo questa logica soprattutto nei reparti dove la pulizia non è solo un requisito documentale, ma una condizione di esercizio quotidiana. Se la modularità è studiata bene, il locale resta più semplice da sanificare e più stabile durante i cicli termici.
Compartimentazione REI
Negli ambienti con requisiti REI, la misura del pannello va letta dentro un sistema certificato. Lo spessore da solo non garantisce la prestazione al fuoco. Servono coerenza tra anima isolante, supporti, giunto, fissaggi e dettagli perimetrali.
La lana di roccia è una scelta frequente in queste applicazioni proprio perché risponde meglio alla richiesta di compartimentazione, ma il progetto va chiuso verificando anche altezza utile della parete, presenza di attraversamenti e resistenza del nodo con solaio e struttura secondaria. Un pannello corretto in laboratorio può perdere efficacia se il modulo scelto costringe a soluzioni di bordo deboli o a troppi adattamenti in opera.
L’errore tipico è scegliere prima lo spessore e verificare dopo il resto. In una partizione REI funziona al contrario. Si definisce la prestazione richiesta, si controlla il sistema certificato e poi si impostano le misure che permettono una posa coerente, continua e ispezionabile.
Guida alla Scelta delle Misure Corrette e Esempi di Calcolo
Una cella che deve lavorare a -25°C o a -50°C non si dimensiona partendo dal prezzo al metro quadro. Si parte dalla temperatura di esercizio, dal livello di tenuta richiesto e dal modo in cui quel locale verrà usato ogni giorno. La misura corretta del pannello serve a ridurre i ponti termici, limitare i tagli in opera, controllare le fughe e mantenere stabile la prestazione reale, non solo quella dichiarata in scheda.
Anche il confronto economico va letto bene. I prezzi pubblicati per i pannelli cambiano in base a isolante, finiture e spessore. Nella pagina dedicata ai prezzi e alle tipologie di pannelli coibentati si vede chiaramente questa variabilità. Per questo, in fase di scelta conviene stimare insieme costo iniziale, dispersioni attese, difficoltà di posa e impatto dei dettagli speciali.
Criteri pratici di selezione
La sequenza corretta è questa:
- temperatura interna di progetto e delta termico rispetto all’ambiente esterno
- destinazione d’uso reale del locale, con presenza o meno di lavaggi, transito, urti e aperture frequenti
- vincoli normativi e ispettivi, per esempio HACCP o compartimentazione al fuoco
- geometria utile del vano, inclusi impianti, porte, angoli, ribassamenti e quote strutturali
- schema di posa, per contenere sfridi, tagli e giunti critici
- costo di esercizio, non solo costo di acquisto
In ISOCOSTRUZIONI S.r.l. applichiamo questo criterio soprattutto nei progetti dove l’errore di misura genera conseguenze immediate. Celle a bassissima temperatura, magazzini frigoriferi, ambienti puliti e cabine REI richiedono pannelli dimensionati sul funzionamento del sistema completo, non su una misura standard scelta a catalogo e adattata dopo.
Come scegliere la misura giusta
Per una cella positiva destinata a stoccaggio ordinario, il margine di errore è più tollerabile. Per una cella negativa o per un locale sottozero con aperture frequenti, lo stesso approccio porta spesso a due problemi concreti: spessore sottodimensionato e sviluppo modulare poco efficiente.
Il primo aumenta il carico frigorifero. Il secondo costringe a più giunti, più sigillature e più punti da controllare nel tempo.
Nelle applicazioni ad alte prestazioni conviene impostare la scelta su tre verifiche:
- Spessore termicamente adeguato alla temperatura di esercizio.
- Larghezza modulare che riduca sfridi e giunti nelle pareti più sollecitate.
- Lunghezza pannello compatibile con trasporto, movimentazione e posa reale in cantiere.
Esempio di calcolo. Parete per cella frigorifera negativa
Supponiamo una cella con parete lineare da 9,60 m e altezza interna da 3,00 m.
Se si imposta una modularità con pannelli utili da 1.200 mm, la parete si chiude con:
- 9,60 / 1,20 = 8 pannelli
In questo caso non ci sono sfridi in larghezza. Il vantaggio non è solo estetico. Si riducono lavorazioni accessorie, tempi di posa e probabilità di errore sui giunti.
Se la stessa parete viene risolta con un modulo non coerente, ad esempio 1.000 mm, servono:
- 9,60 / 1,00 = 9,6 pannelli
Quindi occorrono 10 pannelli con un taglio finale da 400 mm. Quel taglio aggiunge una lavorazione, un bordo da rifinire e un punto più delicato dal lato della continuità termoigrometrica.
Esempio di calcolo. Stima rapida della trasmittanza richiesta
Per un ambiente a temperatura molto bassa non basta dire “metto un pannello spesso”. Va verificato il livello di isolamento richiesto dal delta termico e dal regime di esercizio.
Una stima rapida parte dalla relazione:
U = λ / s
dove:
- U = trasmittanza termica del pannello
- λ = conducibilità termica del materiale isolante
- s = spessore del pannello in metri
Esempio semplificato con isolante PIR e λ pari a 0,022 W/mK:
- spessore 100 mm = 0,10 m
U = 0,022 / 0,10 = 0,22 W/m²K - spessore 150 mm = 0,15 m
U = 0,022 / 0,15 = 0,147 W/m²K
Questo non sostituisce il calcolo di progetto, ma chiarisce il punto decisivo. Passare da 100 a 150 mm non significa solo aggiungere massa. Significa ridurre la trasmittanza di circa un terzo, con effetto diretto sui consumi e sul rischio di condensazioni nei nodi più sensibili.
Tabella di orientamento rapido
| Applicazione | Criterio di misura prevalente | Spessore indicativo | Punto da verificare |
|---|---|---|---|
| Cella positiva | modularità e pulibilità | medio | numero di giunti e continuità delle superfici |
| Cella negativa | tenuta termica e riduzione dei ponti termici | medio-alto | giunti, soglie, porte e nodi a pavimento |
| Cella a bassissima temperatura | prestazione reale del sistema | alto | barriera al vapore, dettagli perimetrali, rischio condensa |
| Sala lavorazione alimentare | coordinamento con lavabilità e impianti | variabile | raccordi, passaggi impiantistici, sanificazione |
| Camera bianca | precisione geometrica e integrazione tecnica | variabile | planarità, forometrie, accessori e tenuta |
| Cabina REI | compatibilità con sistema certificato | da verificare sul sistema | stratigrafia, fissaggi, nodi di attestazione |
Una scelta corretta delle misure evita errori che costano più del pannello stesso. Nei locali controllati, un giunto in più, uno sfrido mal gestito o uno spessore scelto senza verifica termica si traducono in consumo energetico maggiore, manutenzione più frequente e posa più lenta.
La regola pratica resta semplice. Prima si definisce la prestazione richiesta. Poi si imposta il modulo che fa lavorare bene il sistema. Il prezzo unitario si valuta alla fine, con il layout già corretto.
FAQ Tecniche su Misure, Normative e Installazione
Si possono tagliare i pannelli in cantiere
Si può, ma va trattato come eccezione e non come metodo standard. Ogni taglio in opera introduce un punto da rifinire con attenzione, perché il pannello perde la continuità originaria del bordo e richiede una chiusura precisa per non indebolire isolamento, lavabilità e tenuta.
Nei locali controllati, più tagli fate in cantiere, più aumentano le variabili da gestire. Conviene progettare il layout in modo da ricevere pannelli già coordinati con vani, passaggi e quote reali.
Quale spessore garantisce HACCP
Non esiste uno spessore unico che, da solo, “garantisce HACCP”. La conformità dipende dall’insieme: superfici idonee, giunti ben chiusi, raccordi sanificabili, assenza di punti critici e corretta posa.
Per questo, quando qualcuno chiede solo il millimetraggio, la domanda è incompleta. In ambito alimentare va valutato tutto il sistema di rivestimento.
Per una cabina REI conta solo lo spessore
No. Conta anche il tipo di isolante, il sistema certificato, il fissaggio e il dettaglio dei raccordi. Lo spessore incide, ma non sostituisce il comportamento dell’intero pacchetto costruttivo.
Se una partizione nasce per resistere al fuoco, ogni punto di connessione deve rimanere coerente con quella logica. Il pannello da solo non basta.
Come si evita una cattiva giunzione tra parete e copertura
Il nodo parete-copertura va pensato prima dell’ordine materiale. Se viene risolto tardi, il rischio è adattare profili, sigillature e tagli in modo poco controllato.
Le buone pratiche sono sempre le stesse:
- Coordinare le quote reali tra struttura e pannelli prima della produzione.
- Ridurre i tagli correttivi nelle linee di incontro.
- Prevedere profili di raccordo coerenti con il tipo di giunto.
- Controllare la continuità della barriera nei punti di cambio piano.
Un ambiente a temperatura controllata non perdona i nodi improvvisati. La maggior parte dei problemi compare dove due elementi si incontrano.
La misura standard basta per tutti i magazzini frigoriferi
No. La misura standard è una base utile, non una risposta universale. Nei magazzini semplici può funzionare molto bene. In quelli con temperature spinte, traffico intenso, requisiti sanitari o compartimentazioni speciali, la personalizzazione diventa parte della prestazione.
Se dovete definire le misure pannelli coibentati per una cella frigorifera, un magazzino a temperatura controllata, una camera bianca o una compartimentazione REI, conviene partire da un confronto tecnico sul progetto reale. ISOCOSTRUZIONI S.r.l. supporta la definizione di spessori, giunti, tolleranze e dettagli costruttivi per ambienti del freddo e strutture prefabbricate su misura, con approccio orientato a prestazioni, conformità e continuità operativa.
