Chi gestisce una cella frigorifera oggi raramente ha un solo problema da risolvere. Deve mantenere una temperatura stabile, evitare condensa e ghiaccio nei punti critici, rispettare i requisiti igienico-sanitari, contenere i consumi e far lavorare il personale in un ambiente affidabile. Quando qualcosa non torna, il problema non resta confinato all'involucro edilizio. Si riflette sul prodotto, sui tempi di lavorazione, sui controlli interni e sul costo operativo.
Nella pratica, molte criticità nascono da una scelta fatta troppo in fretta. Si guarda il pannello come una voce di capitolato, non come una parte attiva del processo del freddo. Per una piattaforma logistica, un laboratorio alimentare o un magazzino a temperatura controllata, il pannello giusto non serve solo a “chiudere” un volume. Serve a garantire continuità termica, pulibilità, tenuta dei giunti e durata nel tempo.
Da ingegnere che lavora su queste applicazioni, il punto è semplice. Un buon pannello in alluminio coibentato va scelto e specificato in funzione dell'uso reale della cella, non del solo prezzo unitario. La differenza tra un progetto che resta stabile negli anni e uno che genera interventi correttivi passa quasi sempre da qui.
Indice
- Introduzione L'Importanza dell'Isolamento nella Catena del Freddo
- Cos'è un Pannello in Alluminio Coibentato e Come Funziona
- Anima Isolante Spessori e Prestazioni Termiche
- Giunzioni Ermetiche e Sistemi di Fissaggio per Celle Frigorifere
- Normative e Certificazioni Essenziali HACCP REI e Igiene
- Criteri di Scelta e Checklist per il Tuo Progetto
- Installazione Manutenzione e Controllo delle Prestazioni
- Domande Frequenti sui Pannelli in Alluminio Coibentati
- L'alluminio è sempre preferibile all'acciaio per una cella frigorifera
- Per una cella frigorifera conta di più il pannello o il giunto
- Si può riparare un pannello danneggiato senza sostituire tutta la parete
- Come capisco se il pannello scelto è sottodimensionato
- Per ambienti HACCP basta scegliere una finitura interna liscia
Introduzione L'Importanza dell'Isolamento nella Catena del Freddo
Il responsabile tecnico di uno stabilimento alimentare spesso si trova in questa situazione. La produzione cresce, serve una nuova cella oppure va riqualificata una zona esistente, ma ogni decisione ha ricadute immediate su qualità del prodotto, audit, tempi di fermo e costi energetici. In questi casi l'isolamento non è una finitura. È una parte del processo.
Una cella che lavora bene non si giudica solo dal fatto che “fa freddo”. Si giudica dalla stabilità della temperatura, dalla pulibilità delle superfici, dalla tenuta all'aria nei passaggi, dal comportamento dei giunti nei cicli di lavaggio e dall'assenza di condensa nei punti sensibili. Se uno solo di questi aspetti viene trascurato, il problema emerge presto. Porte che ghiacciano, spigoli umidi, pannelli segnati, consumi che salgono, personale che segnala anomalie operative.
Il Pannello in Alluminio Coibentato entra qui come soluzione tecnica, non come materiale da catalogo. Nella filiera del freddo serve a costruire un involucro prefabbricato che isola, protegge e rende gestibile l'ambiente interno. Se la scelta è corretta, aiuta il project manager a chiudere il cantiere con meno variabili. Aiuta il responsabile qualità a mantenere standard igienici coerenti. Aiuta la manutenzione a ridurre le urgenze.
Un involucro per il freddo funziona quando il reparto smette di pensarci. Se il personale segnala continuamente condensa, urti, infiltrazioni o difficoltà di pulizia, il problema è quasi sempre a monte, nella specifica o nella posa.
Nel lavoro quotidiano, la domanda utile non è “qual è il pannello migliore in assoluto?”. La domanda corretta è un'altra. Quale pannello, con quale anima, quale spessore, quale giunto e quale sistema di fissaggio, regge davvero il profilo termico e operativo del mio impianto?

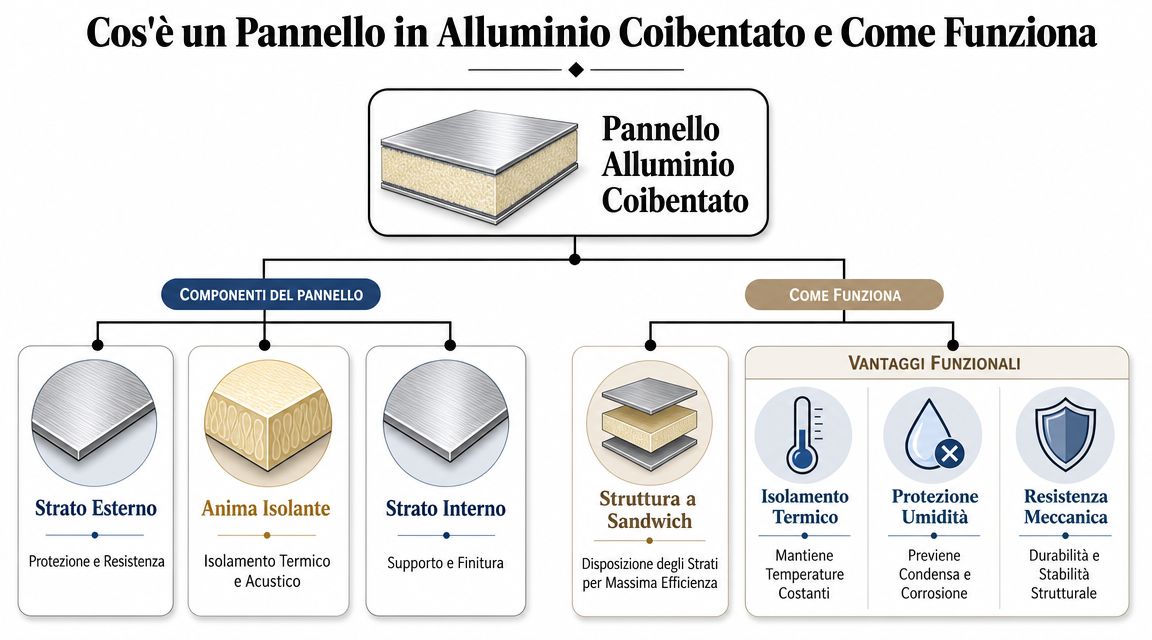

Cos'è un Pannello in Alluminio Coibentato e Come Funziona
In Italia, il Pannello in Alluminio Coibentato rientra nella famiglia dei pannelli sandwich. Questa tecnologia si è consolidata come soluzione prefabbricata ad alta prestazione per sostituire sistemi tradizionali più pesanti e meno efficienti in edifici che richiedono isolamento termico e acustico elevato, oltre a resistenza meccanica, come riportato da Messinaferro nella descrizione dei pannelli coibentati.
La logica della struttura a sandwich
Il modo più semplice per capirlo è pensare al pannello come a un elemento a tre strati. Le due lamine esterne fanno da pelli di protezione. L'anima centrale è il cuore isolante. Insieme, questi tre componenti formano un sistema che non si limita a chiudere una parete, ma controlla il passaggio di calore e contribuisce alla rigidità del manufatto.
Quando la temperatura interna della cella è molto diversa da quella dell'ambiente esterno, il pannello lavora per interrompere il flusso termico. Se il sistema è ben dimensionato e i giunti sono corretti, il freddo resta dove deve stare e gli apporti di calore dall'esterno si riducono. Questo è il principio che sta dietro alla stabilità termica.
Nella pratica di cantiere, la prestazione non dipende mai da un solo strato. Dipende dall'insieme: rivestimento, anima, incastro, sigillatura, fissaggi, raccordi con pavimento e soffitto, dettagli attorno a porte e attraversamenti impiantistici.
Perché l'alluminio viene scelto in ambienti controllati
L'alluminio viene spesso scelto quando il progetto richiede leggerezza, resistenza alla corrosione e buona igienizzabilità superficiale. In un contesto alimentare o farmaceutico questo conta, perché la superficie interna deve restare gestibile nel tempo anche con procedure di pulizia ricorrenti.
Esistono anche applicazioni specialistiche per interno. La scheda tecnica di un prodotto Unix Service, richiamata nella fonte tecnica italiana già citata, descrive una configurazione con doppia lamiera in alluminio preverniciato, nucleo in polietilene autoestinguente e strato intermedio in MDF da 2,5 mm. Questo dettaglio mostra un aspetto importante: l'alluminio non è usato solo come rivestimento esterno, ma anche in soluzioni interne dove servono finitura, protezione e comportamento controllato.
Per una cella frigorifera, però, il punto non è la sola composizione teorica. Il punto è verificare se il pannello scelto resta coerente con l'ambiente reale: umidità, lavaggi, urti da movimentazione, cicli di apertura porte e presenza di giunti continui realmente ermetici.
- Se l'ambiente è aggressivo, l'alluminio aiuta a gestire meglio il tema corrosione.
- Se la pulizia è frequente, conta molto la qualità della finitura e la continuità dei raccordi.
- Se il traffico interno è intenso, bisogna valutare insieme pannello e protezioni antiurto, non il solo rivestimento.
Anima Isolante Spessori e Prestazioni Termiche
Per una cella frigorifera, la parte più importante del pannello è quasi sempre quella che non si vede. L'anima isolante decide il comportamento termico dell'involucro, ma incide anche su reazione al fuoco, spessori necessari, peso complessivo e compatibilità con l'uso finale.
Il nucleo isolante decide il comportamento reale
Nei prodotti italiani per copertura con rivestimento metallico, i cataloghi tecnici indicano spesso poliuretano PUR o PIR come anima isolante. Un esempio è il pannello da copertura PENTA, descritto con anima in schiuma poliuretanica, larghezza utile di 1.000 mm e spessori da 30 a 240 mm, con impiego su coperture civili e industriali a pendenza minima del 7%, come indicato da Italpannelli nella scheda del pannello PENTA.
Il dato tecnico utile, per chi progetta il freddo, è questo: aumentando lo spessore del nucleo isolante si riduce il flusso termico. Nei contesti freddo-alimentari una minore trasmittanza significa meno apporti termici attraverso pareti e coperture, con impatto diretto su consumi elettrici e stabilità della temperatura interna. È un rapporto molto concreto. Se il pannello è sottodimensionato, l'impianto frigorifero compensa. Compensa sempre. Ma lo fa lavorando di più.
Confronto Materiali Anima Isolante
Nella pratica si ragiona quasi sempre su PUR, PIR e lana minerale. Non esiste una scelta valida in assoluto. Esiste la scelta coerente con il rischio, l'uso e il capitolato.
| Materiale | Lambda (λ) W/mK | Reazione al Fuoco | Applicazione Ideale |
|---|---|---|---|
| PUR | da verificare in scheda tecnica del produttore | buona, da verificare in classificazione di prodotto | celle e ambienti dove conta molto il rapporto tra spessore e isolamento |
| PIR | da verificare in scheda tecnica del produttore | migliore del PUR, da confermare con certificazione | progetti dove servono buone prestazioni termiche con maggiore attenzione al comportamento al fuoco |
| Lana minerale | da verificare in scheda tecnica del produttore | scelta tipica quando il requisito antincendio pesa molto | compartimentazioni e ambienti dove il tema fuoco è prioritario rispetto al minimo spessore |
La tabella non sostituisce la documentazione tecnica. Serve a evitare un errore frequente: scegliere l'anima solo per abitudine.
Regola pratica: nelle celle frigorifere il miglior pannello non è quello con il nome più noto, ma quello che raggiunge la prestazione richiesta con giunti, accessori e dettagli costruttivi coerenti.
Per chi deve definire le dimensioni utili dell'involucro, è spesso utile partire dalle misure dei pannelli coibentati per applicazioni prefabbricate e verificare come lo spessore incida non solo sulla trasmittanza, ma anche su ingombri, luci nette e raccordi.
Come leggere lo spessore senza semplificazioni pericolose
Lo spessore più alto non è automaticamente la scelta corretta. Un pannello più spesso riduce il passaggio di calore, ma diventa anche più pesante e può cambiare la risposta meccanica del sistema. Questo significa verificare fissaggi, orditura, dettagli di bordo e comportamento dei punti di appoggio.
Per una cella positiva, il criterio di scelta non coincide con quello di una cella negativa o di un'area di surgelazione. Cambia il salto termico. Cambia il rischio condensa. Cambia la severità del giunto. E cambia anche l'effetto di un piccolo ponte termico.
Gli errori tipici sono due:
- Sottostimare il servizio reale. Una sala lavorazione a temperatura controllata e una cella a bassa temperatura non possono condividere la stessa logica di specifica.
- Leggere il pannello come elemento isolato. Spessore e anima vanno valutati insieme a porte, passaggi impiantistici, soglie e nodi di attacco.

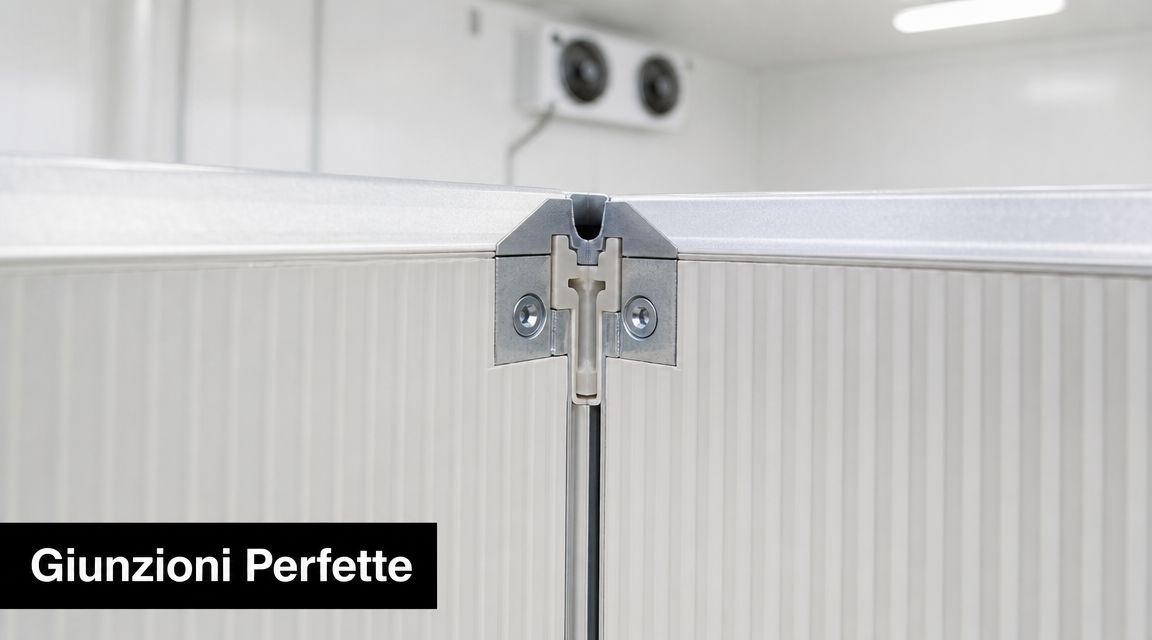

Giunzioni Ermetiche e Sistemi di Fissaggio per Celle Frigorifere
Il pannello può essere corretto sulla carta e deludente in esercizio. Succede quando il progetto trascura il giunto. In una cella frigorifera, la parete non è data dalla somma dei pannelli. È data dalla continuità tra pannelli.
Il giunto è parte della prestazione
Le giunzioni devono impedire infiltrazioni d'aria, ridurre i ponti termici locali e mantenere la tenuta nel tempo. Se il giunto cede, entra aria umida. Se entra aria umida, compaiono condensa, ghiaccio, degrado delle sigillature e squilibri di temperatura. La sequenza è sempre questa.
I sistemi ad incastro, inclusi quelli di tipo maschio-femmina con geometria a labirinto, servono proprio a migliorare l'ermeticità del sistema. Ma il dettaglio progettuale conta quanto il profilo. Tolleranze, planarità del supporto, forza di accostamento, continuità del sigillante e gestione degli angoli fanno la differenza.
Per leggere bene questo tema conviene guardare anche i profili per pannelli coibentati usati nei raccordi e nelle finiture tecniche, perché il giunto non finisce nell'incastro. Continua nei nodi.
Fissaggi e dettagli che evitano problemi nascosti
Un fissaggio corretto deve tenere insieme tre esigenze. Stabilità meccanica, continuità dell'involucro, limitazione delle dispersioni nei punti di ancoraggio. Se il sistema è sovrasollecitato o male allineato, il pannello lavora male anche senza mostrare danni evidenti nell'immediato.
Nel freddo industriale, questi controlli sono decisivi:
- Allineamento dei pannelli. Un disassamento minimo può compromettere la battuta del giunto e rendere instabile la sigillatura.
- Pressione di serraggio. Se è insufficiente, il giunto non chiude. Se è eccessiva, si deformano gli strati superficiali o si stressano gli incastri.
- Trattamento dei punti singolari. Angoli, porte, passaggi di impianti, sospensioni e attacchi a pavimento richiedono dettagli dedicati.
- Compatibilità dei materiali. In ambienti umidi e soggetti a lavaggio, la scelta di accessori e fissaggi non può essere improvvisata.
Un giunto mediocre non si nota sempre il giorno del collaudo. Si nota dopo, quando compaiono i primi segni di umidità o quando i gruppi frigoriferi iniziano a rincorrere un carico che l'involucro avrebbe dovuto trattenere.
Normative e Certificazioni Essenziali HACCP REI e Igiene
Nelle celle frigorifere la conformità non si risolve con una sigla inserita in offerta. Va tradotta in requisiti costruttivi leggibili, documentabili e verificabili in esercizio. Quando il pannello viene scelto solo in base alla resa termica, si trascura una parte decisiva del progetto.
Conformità igienica e continuità operativa
In ambito alimentare, HACCP significa soprattutto questo: superfici idonee alla pulizia, dettagli che non trattengano sporco o umidità, materiali compatibili con il ciclo operativo e facilità di sanificazione. Il pannello, da solo, non garantisce il requisito. Lo garantisce l'insieme di pannello, raccordi, sigillature, porte, spigoli e modalità di posa.
Una superficie interna ben scelta aiuta il responsabile qualità perché riduce le aree critiche. Una superficie sbagliata o difficile da mantenere crea invece zone dove pulizia e verifica diventano più complesse. Questo vale ancora di più nelle sale di lavorazione, nei locali di preparazione e nelle aree a frequente lavaggio.
Dal punto di vista progettuale, conviene chiedere sempre:
- Qual è il regime di lavaggio reale del locale.
- Quali detergenti o sanificanti vengono usati.
- Dove si concentrano urti e abrasioni.
- Come vengono risolti i raccordi tra pannello, pavimento e soffitto.
Fuoco compartimentazione e requisiti documentali
Il tema REI entra quando il pannello contribuisce alla compartimentazione o quando l'impianto si inserisce in un contesto con specifici requisiti antincendio. Qui non basta sapere che il materiale “si comporta bene”. Serve la documentazione corretta, coerente con l'applicazione.
Per i tecnici che devono orientarsi sul tema, è utile richiamare anche il quadro della reazione al fuoco A2 s1 d0 nei materiali per costruzioni e involucro tecnico, perché la classificazione del materiale va distinta dalla prestazione del sistema nel suo insieme.
La criticità tipica è questa. Si approva un pannello per una certa prestazione, poi in cantiere si modificano attraversamenti, porte, sigillature o accessori senza verificare l'effetto sulla conformità complessiva. Da quel momento la documentazione iniziale non basta più.
Un capitolato ben fatto deve includere almeno questi punti di controllo:
| Ambito | Cosa verificare in pratica |
|---|---|
| Igiene | pulibilità delle superfici, continuità dei raccordi, compatibilità con sanificazione |
| HACCP | assenza di punti di ristagno, facilità di ispezione, tenuta all'umidità |
| Antincendio | classificazioni richieste, coerenza tra pannello, accessori e compartimentazione |
| Documentazione | schede tecniche, dichiarazioni e corrispondenza tra prodotto fornito e prodotto installato |
Quando la conformità è integrata fin dall'inizio, il pannello smette di essere una semplice chiusura e diventa parte della sicurezza operativa dell'impianto.

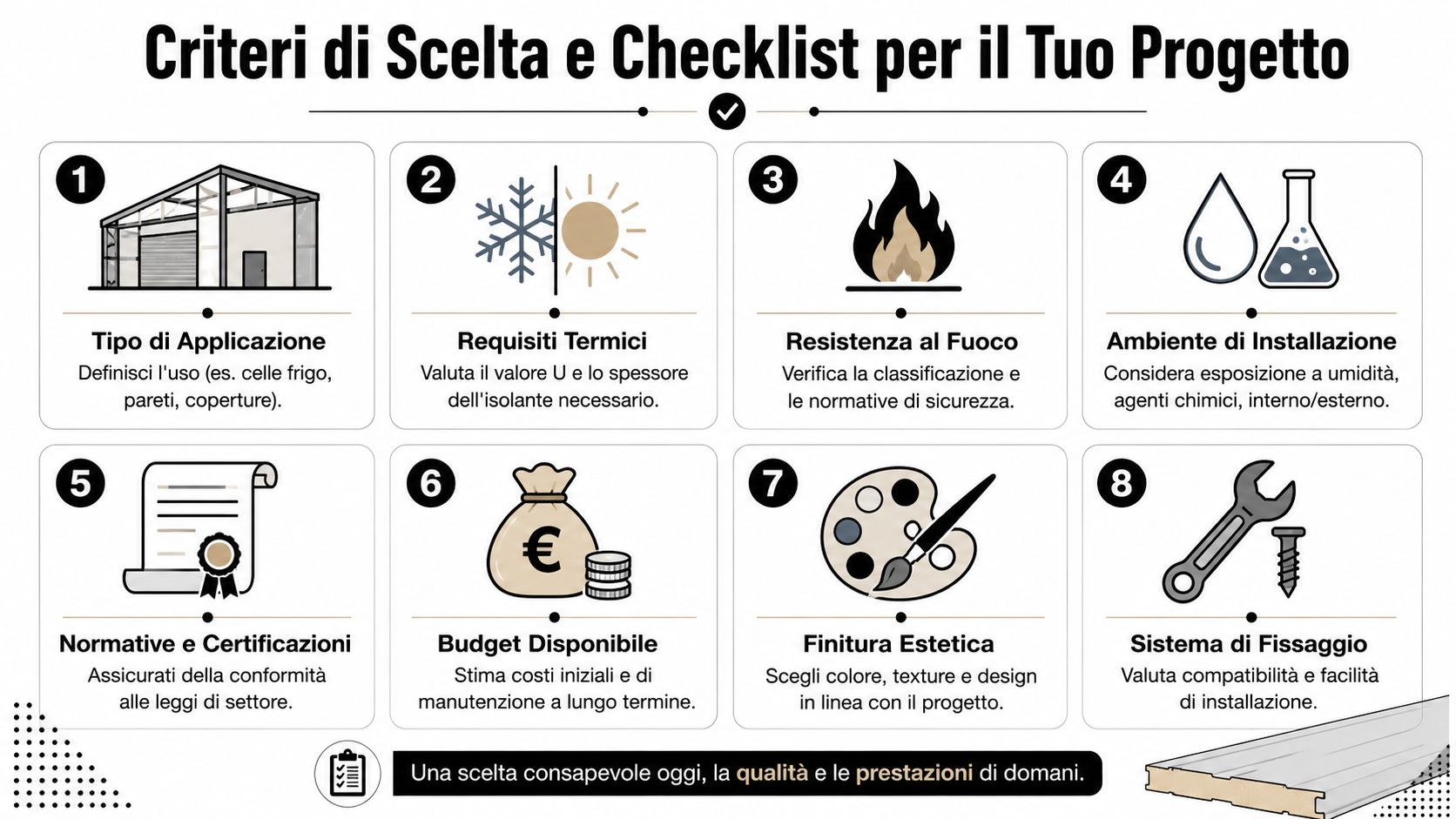

Criteri di Scelta e Checklist per il Tuo Progetto
Alle 6 del mattino una cella parte male per pochi dettagli sbagliati in capitolato. La temperatura fatica a stabilizzarsi, le porte aprono di continuo, si forma condensa nei nodi più sollecitati e il consumo energetico sale. In questi casi il problema raramente è “il pannello” in astratto. Più spesso è una scelta fatta senza collegare le specifiche tecniche all'uso reale del locale.
Per scegliere bene un pannello in alluminio coibentato per celle frigorifere, conviene partire da tre dati operativi: temperatura di esercizio, regime d'uso e requisiti igienico-sanitari. Da lì si definiscono anima isolante, spessore, giunti, accessori e dettagli di posa. Il criterio corretto non è il costo al metro quadro preso da solo. Conta il costo di esercizio del sistema, insieme alla capacità di mantenere conformità HACCP, ridurre le dispersioni e limitare i fermi impianto.
Il mercato presenta scarti di prezzo ampi, come riporta l'analisi di EdiliziAcrobatica sui prezzi dei pannelli coibentati. Quel dato è utile solo come riferimento iniziale. In una cella frigorifera incidono molto di più la qualità della giunzione, la continuità dell'involucro, il numero di nodi critici, gli accessori e il tempo necessario per montare senza errori.
Nei progetti più articolati, ISOCOSTRUZIONI S.r.l. viene spesso coinvolta come interlocutore tecnico quando servono celle frigorifere, magazzini refrigerati o ambienti prefabbricati a temperatura controllata con progettazione, installazione e assistenza coordinate sullo stesso intervento.
Checklist operativa prima dell'ordine
Usa questa checklist come verifica tecnica. Se manca una risposta chiara, l'ordine è ancora prematuro.
Profilo termico reale del locale
Definisci se la cella lavora in positivo, in negativo o con cicli variabili. Il salto termico previsto incide direttamente su spessore, tipo di anima e tenuta delle giunzioni. Una scelta corretta qui riduce il carico frigorifero e stabilizza i consumi.Funzione produttiva dell'ambiente
Conservazione, picking, lavorazione e transito richiedono configurazioni diverse. Cambiano frequenza di apertura porte, rischio urto, lavaggi, presenza di personale e continuità operativa. Un locale molto trafficato richiede dettagli più resistenti nei nodi, non solo un buon valore isolante.Compatibilità con igiene e HACCP
Verifica finiture interne, pulibilità, raccordi e continuità superficiale. Le superfici devono sopportare i cicli di sanificazione previsti senza degradarsi e senza creare punti di ristagno. Questo incide sulla conformità, ma anche sui tempi di pulizia e sulla qualità delle ispezioni.Classe di prestazione richiesta dal contesto
Se il progetto include compartimentazioni, vincoli antincendio o richieste del committente, la scelta del pannello va verificata insieme a porte, sigillature e accessori. Un componente corretto, inserito in un nodo sbagliato, non conserva la prestazione attesa.Sistema di giunzione e trattamento dei punti critici
Chiedi come viene garantita la tenuta all'aria e al vapore nel giunto. Verifica in anticipo angoli, attacchi a pavimento, soffitto, porte, passaggi impiantistici e raccordi con strutture esistenti. È qui che si decide gran parte dell'affidabilità nel tempo.Supporti, tolleranze e fissaggi
Un pannello valido montato su supporti fuori quota o poco planari crea tensioni, disallineamenti e difficoltà di chiusura. Serve controllare geometrie, ancoraggi, sottostruttura e sequenza di montaggio prima dell'ordine, non a cantiere avviato.Budget letto come costo totale di proprietà
Considera pannelli, accessori, porte, finiture, posa, tempi di fermo, manutenzione e possibili correzioni in corso d'opera. Nelle celle frigorifere il risparmio iniziale si perde rapidamente se l'involucro genera dispersioni o richiede interventi frequenti.Manutenibilità e continuità operativa
Chiedi come verranno ispezionati giunti, sigillature, accessori e punti soggetti a urti o lavaggi intensivi. Una cella facile da controllare e ripristinare mantiene più a lungo le prestazioni previste e riduce il rischio di fermate non programmate.
Una specifica ben fatta collega ogni voce della checklist a un risultato concreto. Meno dispersioni, più stabilità termica, verifiche igieniche più semplici, minori interventi correttivi e maggiore affidabilità dell'impianto nel tempo.
Installazione Manutenzione e Controllo delle Prestazioni
Una cella frigorifera non fallisce solo per una scelta sbagliata di materiale. Molte prestazioni teoriche si perdono in cantiere, durante la posa o nelle prime fasi di esercizio, quando i dettagli vengono trattati come accessori.
Errori di posa che compromettono il risultato
Uno degli errori più frequenti è forzare i pannelli per recuperare fuori squadra o irregolarità del supporto. All'inizio sembra una soluzione rapida. Dopo poco compaiono giunti sotto tensione, difficoltà di tenuta, deformazioni locali e punti deboli dove l'umidità trova strada.
Un altro errore tipico riguarda la geometria di posa nelle coperture. Alcune soluzioni richiedono una pendenza minima del 7%, altre del 15%, per garantire smaltimento delle acque ed evitare infiltrazioni, come riporta Albasiderurgica nella panoramica tecnica sui pannelli coibentati. Questo dato interessa anche chi lavora nel freddo, perché l'umidità che entra o ristagna compromette la tenuta dell'involucro e la durata dei giunti.
In fase di montaggio conviene controllare sempre:
- Planarità del supporto prima della posa.
- Integrità degli incastri prima dell'accostamento.
- Sequenza di serraggio per evitare tensioni inutili.
- Sigillature e raccordi nei nodi più esposti.
- Attraversamenti impiantistici trattati con dettagli coerenti con il profilo termico del locale.
Controlli periodici che hanno senso
La manutenzione efficace non richiede azioni complesse, ma richiede metodo. Un'ispezione visiva ben fatta individua presto segni che anticipano il problema: sigillature segnate, microfessure nei raccordi, urti sui pannelli, deformazioni vicino alle porte, aloni di umidità.
Per il controllo delle prestazioni conviene lavorare su tre livelli:
| Livello | Cosa osservare |
|---|---|
| Visivo | stato dei giunti, urti, corrosione superficiale, tenuta dei raccordi |
| Operativo | formazione anomala di condensa, difficoltà di chiusura porte, ghiaccio localizzato |
| Energetico | variazioni anomale del comportamento dell'impianto e assorbimenti non coerenti |
Se il sito è critico, la termografia può aiutare a leggere i ponti termici e le discontinuità dell'involucro. Non sostituisce l'ispezione tecnica, ma la rende più mirata. Il vantaggio è evidente: si interviene prima che il difetto si trasformi in fermo o in non conformità.
Domande Frequenti sui Pannelli in Alluminio Coibentati
L'alluminio è sempre preferibile all'acciaio per una cella frigorifera
Non sempre. L'alluminio è interessante quando servono leggerezza, buona resistenza alla corrosione e superfici adatte ad ambienti controllati. L'acciaio può restare una scelta valida in altri contesti. La decisione va presa in base a uso, ambiente, pulizia, rischio urto e specifica complessiva.
Per una cella frigorifera conta di più il pannello o il giunto
Conta il sistema. Un pannello valido con un giunto mediocre perde gran parte del suo valore. Nelle celle a temperatura controllata, i problemi più costosi nascono spesso da infiltrazioni d'aria e ponti termici localizzati, non dal solo materiale dichiarato in scheda.
Si può riparare un pannello danneggiato senza sostituire tutta la parete
Dipende dal tipo di danno. Un urto superficiale può essere gestito in modo localizzato se non ha compromesso tenuta, isolamento e continuità igienica. Se il danno coinvolge giunto, anima o sigillature, la riparazione va valutata con più prudenza.
Come capisco se il pannello scelto è sottodimensionato
Di solito i segnali arrivano dall'esercizio. Condensa ricorrente, punti freddi anomali, ghiaccio in prossimità dei giunti, impianto frigorifero più sollecitato del previsto e difficoltà a mantenere la stabilità di temperatura sono indicatori da non ignorare.
Per ambienti HACCP basta scegliere una finitura interna liscia
No. La finitura liscia aiuta, ma non basta. Servono anche raccordi pulibili, sigillature corrette, assenza di ristagni, dettagli ben chiusi attorno a porte e impianti, oltre a una posa che non crei fessure o discontinuità.
