Quando un project manager della logistica del freddo arriva alla fase esecutiva di un nuovo magazzino refrigerato, la domanda non è quasi mai “qual è il carico di norma?”. La domanda vera è un'altra: quel pavimento regge davvero l'operatività prevista, con scaffalature piene, transpallet nei corridoi, impianti sospesi, passerelle tecniche e celle modulari che cambiano nel tempo?
È qui che i sovraccarichi NTC 2018 smettono di essere una tabella e diventano una scelta progettuale concreta. Un errore di classificazione o una lettura troppo generica della norma porta a due esiti ugualmente dannosi. Il primo è il sottodimensionamento, con rischi per sicurezza, esercizio e durabilità. Il secondo è il sovradimensionamento, che gonfia costi, pesi, tempi di cantiere e spesso complica anche il comportamento termico dei dettagli costruttivi.
Nel freddo industriale il problema è più delicato che in altri edifici. Le strutture lavorano con carichi operativi intensi, componenti prefabbricati, impianti specifici e assetti interni che cambiano più rapidamente di quanto cambi il fabbricato. Per questo leggere le NTC 2018 “come se fosse un ufficio” non basta.
Indice
- Introduzione alla gestione dei carichi nei magazzini
- Cosa sono i sovraccarichi secondo le NTC 2018
- Classificazione NTC 2018 e categorie d'uso
- Valori di riferimento e fattori di combinazione
- Calcolo sovraccarichi per celle frigorifere e magazzini
- Verifiche aggiuntive e normative correlate
- Progettare sicurezza ed efficienza con le NTC 2018
Introduzione alla gestione dei carichi nei magazzini
Un project manager approva un layout con scaffalature alte, corsie strette e nuovi evaporatori sospesi. Sulla carta il magazzino funziona. Poi arrivano i carrelli, cambiano le altezze di stoccaggio, si aggiungono passerelle impiantistiche e la struttura si trova a lavorare in condizioni diverse da quelle ipotizzate all'inizio.
Nei magazzini frigoriferi, la gestione dei carichi parte da qui. Non dal solo involucro, ma dal modo reale in cui l'edificio verrà usato ogni giorno. Nel freddo industriale il carico non è solo un dato di calcolo. È una condizione operativa che incide su sicurezza, flessibilità futura e costo delle modifiche.
Nei capitolati iniziali, il tema dei carichi viene spesso liquidato con una categoria d'uso troppo generica, creando problemi successivi. Si definiscono temperatura di esercizio, pannelli e flussi logistici, ma restano poco chiariti i punti che contano davvero per il progettista strutturale: dove si concentra lo stoccaggio, quali aree ricevono carichi mobili, quali elementi impiantistici resteranno appesi in modo permanente e quali configurazioni potranno cambiare nel tempo.
La domanda giusta all'inizio del progetto
Chi coordina un nuovo hub del freddo dovrebbe chiarire subito almeno quattro aspetti:
- Dove avviene lo stoccaggio intenso. Baie, corridoi picking, celle di accumulo e aree di spedizione hanno livelli di sollecitazione diversi e non possono essere trattati come un'unica zona.
- Quali azioni sono diffuse e quali localizzate. Un solaio o una platea possono risultare corretti sul carico distribuito e andare in difficoltà su appoggi puntuali, ruote, piastre di base o sostegni concentrati.
- Quali componenti restano fissi e quali cambieranno. Scaffalature, evaporatori, passerelle, linee impiantistiche e soppalchi leggeri modificano il quadro dei carichi durante la vita utile dell'opera.
- Quanto margine serve per l'esercizio futuro. Un edificio dimensionato solo sul layout iniziale è più economico in partenza, ma spesso diventa costoso appena cambia il mix di prodotto o la logistica interna.
Regola pratica: i sovraccarichi vanno definiti insieme al layout logistico e al pacchetto impiantistico.
Nei fabbricati a temperatura controllata la lettura delle NTC 2018 richiede quindi un passaggio in più. La categoria d'uso da sola non basta se il magazzino ospita scaffalature intensive, celle modulari, mezzi di movimentazione, impianti sospesi e aree con carichi concentrati. Serve tradurre la norma in scenari d'esercizio credibili.
È qui che molti progetti del freddo si complicano. Non per la tabella dei valori, ma per la modellazione corretta dell'uso reale. Una cella prefabbricata con pannelli sandwich, controsoffitto tecnico e unità evaporanti sospese non si valuta come un semplice vano di deposito. Lo stesso vale per un magazzino refrigerato in cui il carico del prodotto si combina con traffico interno, urti accidentali, scaffalature e richieste di futura riconfigurazione.
In pratica, la domanda utile non è solo “quale categoria NTC applico?”, ma “come si scaricano davvero i carichi sulla struttura, oggi e dopo la prima modifica impiantistica o logistica?”. Un'interpretazione corretta dei sovraccarichi NTC 2018 previene errori costosi e garantisce la sicurezza operativa.

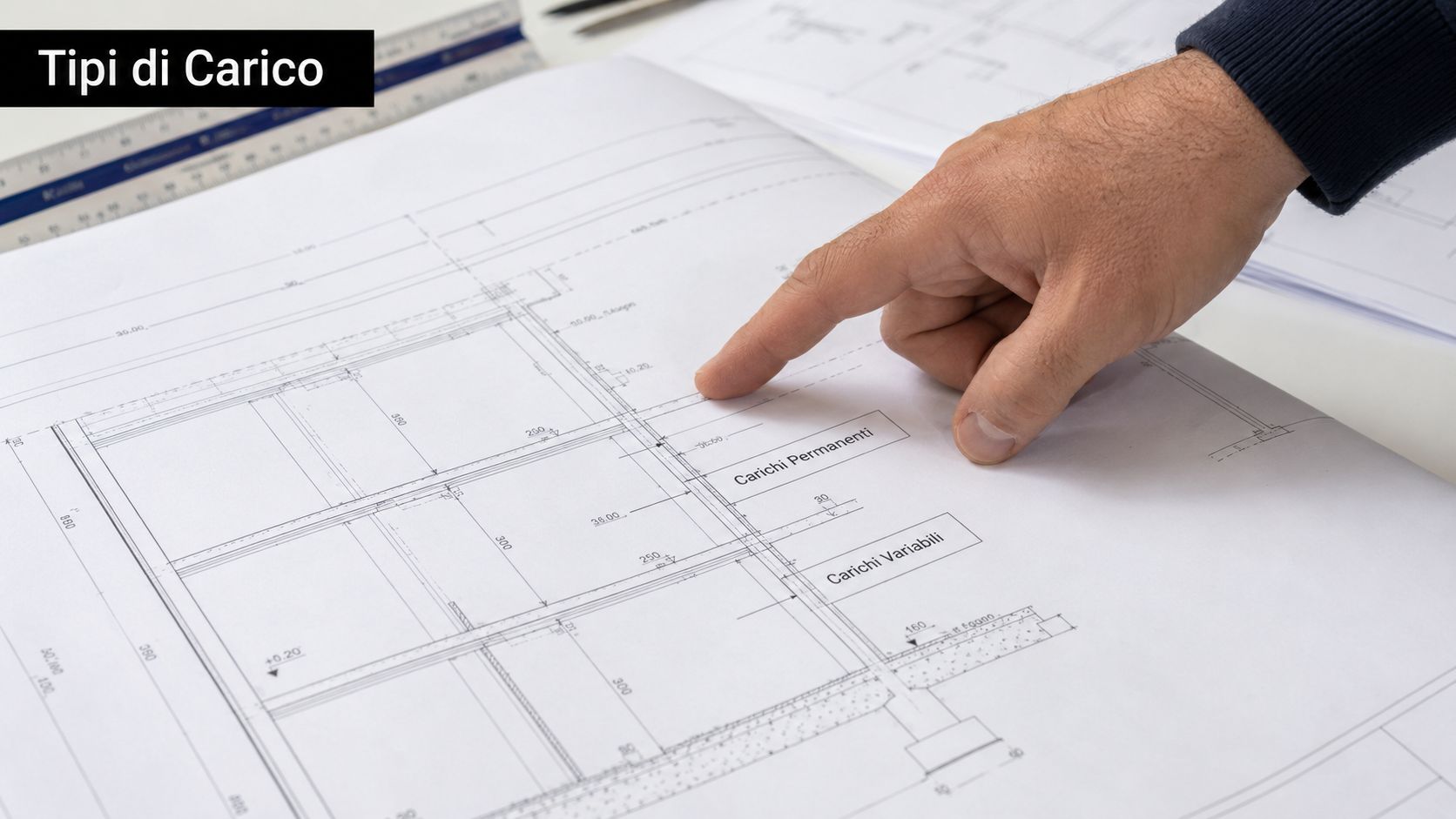

Cosa sono i sovraccarichi secondo le NTC 2018
Un edificio vuoto e lo stesso edificio in esercizio sono due cose diverse. La struttura porta sempre il proprio peso, ma deve anche sostenere tutto ciò che compare, si sposta, si accumula o cambia durante la vita utile dell'opera. Questo secondo gruppo è quello che la norma tratta come sovraccarico o azione variabile.
La distinzione che evita errori di progetto
I carichi permanenti sono quelli che restano stabilmente sulla costruzione. Nel freddo industriale comprendono, per esempio, struttura portante, pacchetti di copertura, pannelli isolanti, pavimentazioni, finiture e parti impiantistiche stabilmente integrate.
I sovraccarichi, invece, dipendono dall'uso. In una cella frigorifera o in un magazzino refrigerato rientrano tipicamente merci stoccate, personale, mezzi di movimentazione, attrezzature mobili e, in alcune verifiche, carichi concentrati applicati nei punti più sfavorevoli.
Per chiarire il concetto, uso spesso un'analogia semplice. Una biblioteca ha un peso proprio anche da vuota. Ma quando entra l'arredo, si riempiono gli scaffali e si muovono le persone, la struttura lavora in un regime completamente diverso. In un magazzino del freddo succede la stessa cosa, con il problema aggiuntivo che i carichi non sono solo “tanti”, ma spesso male distribuiti.
Perché nei magazzini del freddo la lettura deve essere operativa
Nei progetti ordinari, la distinzione tra permanenti e variabili è abbastanza lineare. Nei progetti del freddo non sempre lo è. Una scaffalatura può sembrare parte dell'allestimento, ma dal punto di vista strutturale genera effetti molto diversi da quelli di un carico uniforme di zona. Lo stesso vale per un evaporatore sospeso, che non va confuso con il sovraccarico di esercizio del solaio.
Conviene quindi ragionare per domande concrete:
- Il carico appartiene all'uso dell'area? Se sì, entra nella logica dei sovraccarichi di categoria.
- Il carico è localizzato su appoggi ridotti? Se sì, serve una verifica locale specifica.
- Il carico è un impianto o una partizione? Allora va trattato con il modello corretto, senza forzarlo dentro la tabella dei carichi d'uso.
Nei magazzini refrigerati gli errori non nascono quasi mai dai numeri in sé. Nascono dal carico sbagliato messo nella casella sbagliata.
Questa è la base per leggere bene le NTC 2018. Prima si classificano gli ambienti. Poi si separano le azioni in modo coerente con l'esercizio. Solo dopo si passa al calcolo.
Classificazione NTC 2018 e categorie d'uso
In un magazzino frigorifero la classificazione non si fa per etichette interne, ma per uso strutturale reale. Due locali chiamati entrambi “cella” possono richiedere verifiche diverse se uno ospita solo transito e picking, mentre l'altro lavora con stoccaggio intensivo, scaffalature e mezzi di movimentazione.
Le NTC 2018 distinguono gli ambienti in base alla destinazione d'uso e all'affollamento. Per chi progetta o gestisce un sito del freddo, questa distinzione incide sulla portata dei solai, sul dimensionamento dei supporti locali e, in alcuni casi, anche sulla lettura delle azioni concomitanti, come il carico neve secondo NTC 2018 per coperture industriali, che nei fabbricati refrigerati non va mai valutato isolatamente rispetto all'uso interno.
I valori che incidono davvero sulla scelta progettuale
Per le categorie più frequenti, i valori di qk riportati nella Tabella 3.1.II comprendono:
| Categoria | Uso indicativo | qk |
|---|---|---|
| A | Ambienti di uso residenziale | 2,00 kN/m² |
| B | Uffici | 2,00 kN/m² |
| C | Ambienti suscettibili di grande affollamento | 5,00 kN/m² |
| D | Ambienti con affollamento molto elevato | 7,00 kN/m² |
| E | Ambienti industriali e per magazzinaggio | 10,00 kN/m² |
Questi valori sono riportati nella sintesi della Tabella carichi NTC 2018, che riassume anche i carichi concentrati associati alle principali categorie. Per A e B il riferimento è Qk = 1,50 kN. Per D ed E si arriva a Qk = 2,00 kN, con impronta standardizzata di 50×50 mm.
La stessa sintesi richiama i coefficienti di combinazione ψ0 = 0,7, ψ1 = 0,5 e ψ2 = 0,3 per le categorie da A a E. In progetto servono per costruire combinazioni coerenti con la probabilità che più azioni agiscano insieme. Non sono una riduzione discrezionale del carico.
Come leggere le categorie in un complesso frigorifero
In un impianto per la logistica del freddo convivono quasi sempre più categorie d'uso. La criticità pratica sta nel non attribuire automaticamente la Categoria E a tutto il fabbricato solo perché l'attività principale è il magazzinaggio.
- Uffici, reception, locali amministrativi. Rientrano tipicamente nella Categoria B.
- Aree di preparazione ordini, zone di servizio, locali con presenza frequente di operatori. La classificazione dipende dall'uso effettivo e dal livello di affollamento previsto.
- Zone di stoccaggio, baie interne con accumulo merci, aree servite da scaffalature o pallet. Ricadono spesso nella Categoria E, ma il dato tabellare non esaurisce la verifica strutturale.
La categoria si assegna all'uso effettivo dell'area, non alla sua denominazione commerciale.
È un passaggio che nei progetti del freddo evita molti errori. Una cella buffer con merce su pallet, anche se accessibile solo a pochi addetti, pone problemi diversi da una cella di transito con permanenza breve delle unità di carico. Allo stesso modo, una zona picking con corridoi stretti e mezzi dedicati non si legge come un semplice “spazio di magazzino” se le ruote dei carrelli, i montanti delle scaffalature o i piedi degli impianti trasferiscono carichi localizzati al solaio.
Qui entra il mestiere del progettista. Il valore di categoria descrive il carico d'uso generale dell'area. Non sostituisce la verifica dei carichi puntuali prodotti da rack, transpallet, carrelli elevatori, basamenti impiantistici o unità sospese con reazioni concentrate sugli appoggi.
Per il project manager la conseguenza è immediata. Una classificazione troppo bassa espone a limiti d'esercizio, rinforzi successivi e restrizioni operative. Una classificazione troppo alta, applicata senza distinguere le zone, porta a più acciaio, più calcestruzzo e dettagli costruttivi più onerosi anche dove non servono.
Nei magazzini refrigerati, classificare bene le aree significa allineare struttura, impianti e operatività reale del sito.

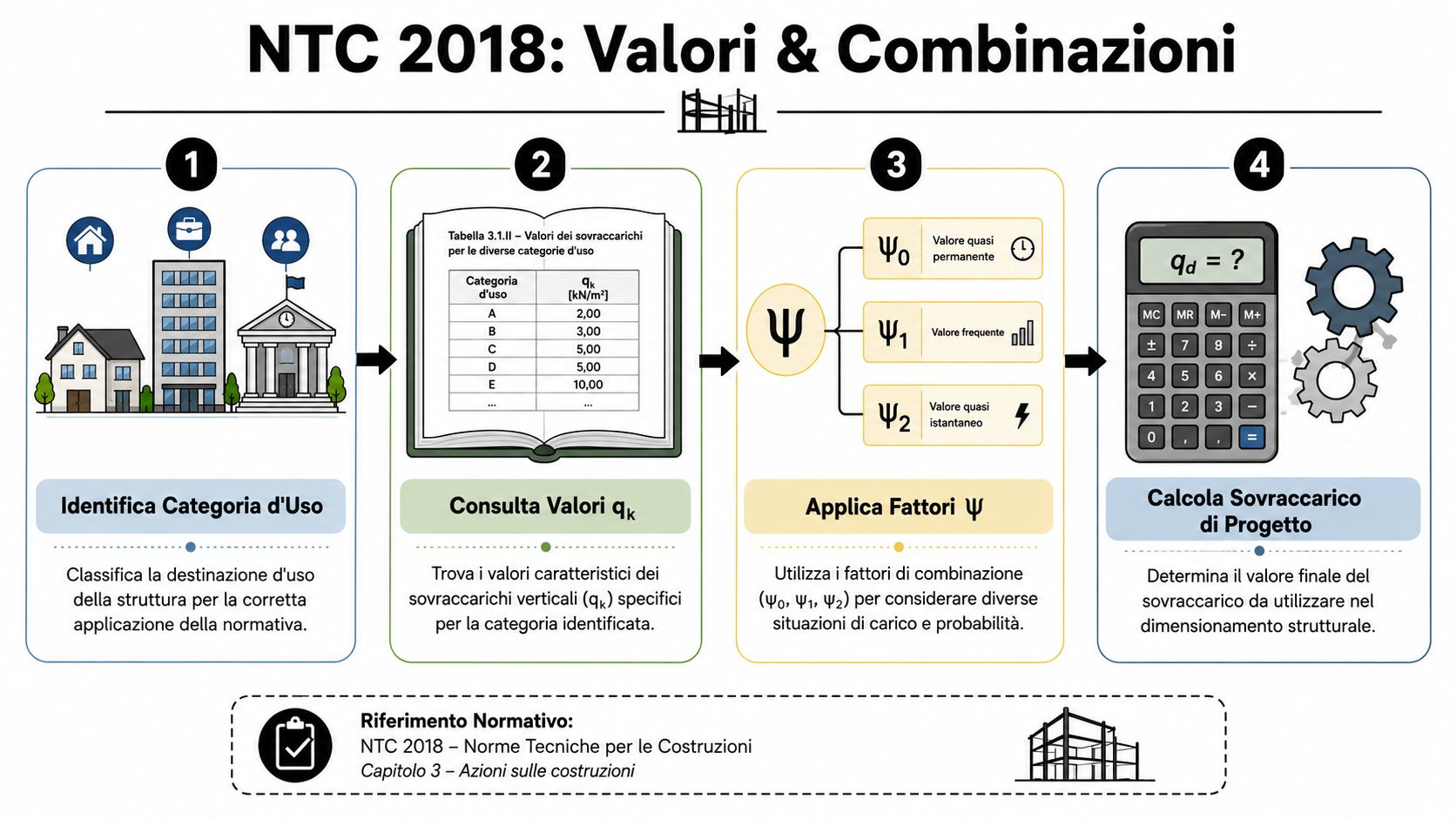

Valori di riferimento e fattori di combinazione
Nel freddo industriale, gli errori più costosi nascono spesso qui. Il progetto assume corretto il sovraccarico di categoria, poi in esercizio arrivano scaffalature, carrelli, sospensioni impiantistiche e carichi localizzati che seguono logiche diverse. Per evitare rinforzi a posteriori, il valore tabellare va letto insieme al tipo di verifica richiesto.
Qk e qk non sono intercambiabili
Il valore qk è il sovraccarico verticale uniformemente distribuito. Serve per la risposta globale di solai, coperture e aree in cui il carico è diffuso sull'intera superficie o su porzioni estese.
Il valore Qk è il carico concentrato applicato nella posizione più sfavorevole. In un magazzino refrigerato è il parametro che intercetta le criticità locali. Ruote dei carrelli, piedini di scaffalature, basette di macchine, supporti secondari e appoggi puntuali non si lasciano rappresentare bene da un carico distribuito.
La distinzione ha un effetto diretto sul progetto. Un solaio può superare la verifica globale e andare in crisi nelle verifiche locali di piastra, nei punzonamenti, nelle ripartizioni sul getto o nei dettagli di appoggio. Nelle celle prefabbricate e nei soppalchi metallici il problema è ancora più evidente, perché la superficie resistente e la gerarchia degli elementi sono spesso molto sensibili alla posizione del carico.
Valori di riferimento. Come leggerli nel caso reale
Le NTC 2018 forniscono valori di riferimento per categoria d'uso, ma in un sito del freddo quei valori sono solo il punto di partenza. La domanda corretta non è “quanto vale la categoria E?”, ma “quale parte del fabbricato lavora davvero come carico d'uso diffuso e quale parte richiede un modello dedicato?”.
Per esempio, una corsia di picking può essere verificata con il sovraccarico d'esercizio della zona per la risposta globale. La stessa corsia, se attraversata da mezzi con ruote rigide o ad alta pressione di contatto, richiede anche verifiche locali sul pacchetto di pavimento o sul solaio. Una copertura con unità esterne, passerelle e manutenzione programmata non si tratta come semplice superficie non praticabile. Va verificata per l'uso effettivo e per le azioni concomitanti, incluso il carico neve sulle coperture secondo le NTC 2018, che nei volumi ampi e nelle geometrie articolate incide in modo diretto sulle combinazioni.
Come usare i coefficienti ψ senza errori di modello
I coefficienti ψ0, ψ1 e ψ2 servono a ridurre le azioni variabili nelle diverse combinazioni previste dalla norma. Non sono un automatismo da applicare in blocco a tutto ciò che grava sulla struttura.
Nel settore frigorifero questa distinzione va gestita con disciplina. I carichi da merce in deposito rientrano nella logica dei sovraccarichi d'uso. Le scaffalature, invece, trasferiscono reazioni concentrate che dipendono dalla configurazione reale dell'impianto logistico. Gli evaporatori sospesi, le canalizzazioni, i binari, le passerelle tecniche e molti componenti MEP possono essere azioni permanenti o variabili specifiche, a seconda di come sono installati e manutenuti. Trattarli tutti come semplice sovraccarico di categoria porta a due risultati sbagliati: sovrastima generale della struttura, oppure sottostima delle verifiche locali e delle combinazioni più gravose.
Per il project manager il criterio pratico è semplice. Bisogna distinguere tra carico d'uso dell'area, carico localizzato dell'attrezzatura e azione impiantistica. Solo dopo si impostano le combinazioni.
Due errori ricorrono nei capitolati e nei layout preliminari:
- somma piena di tutte le azioni variabili, con strutture più pesanti del necessario e costi che crescono senza un beneficio reale;
- riduzione automatica di qualunque carico non permanente, con il rischio di perdere proprio le condizioni più severe sui nodi, sugli appoggi e sugli elementi secondari.
Una combinazione ben costruita non serve solo alla conformità normativa. Serve a far funzionare il magazzino previsto, con i mezzi previsti e con gli impianti previsti, senza scoprire a cantiere chiuso che la struttura era stata letta come un edificio generico invece che come un'infrastruttura del freddo.

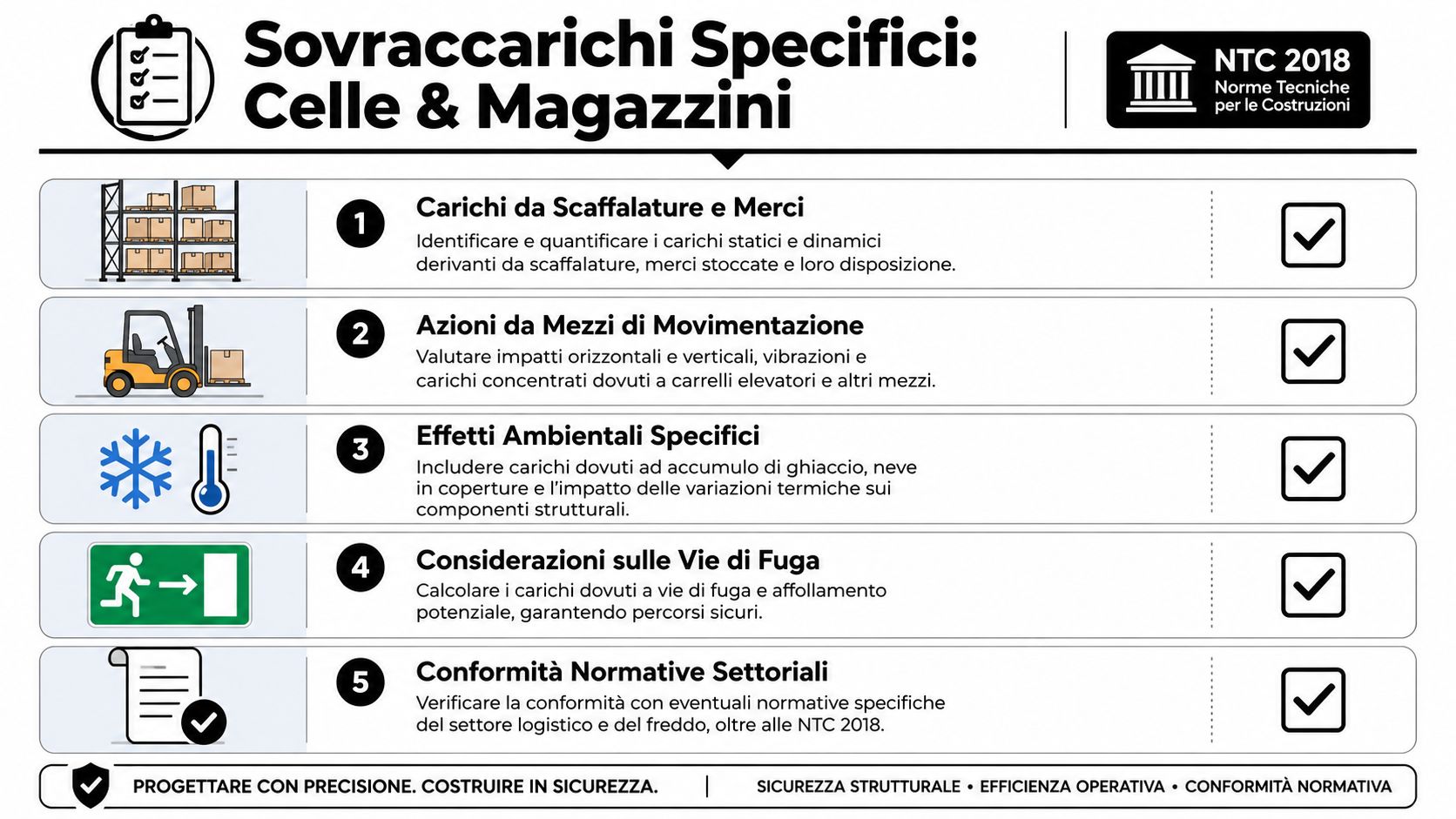

Calcolo sovraccarichi per celle frigorifere e magazzini
Il caso tipico è questo. Layout approvato, scaffalature già ordinate, impianti del freddo definiti in corsa. Poi, in fase esecutiva, emerge la domanda che conta davvero: quali carichi deve portare la struttura nelle condizioni reali di esercizio, non in un magazzino industriale generico.
Il nodo progettuale nelle celle e nei magazzini refrigerati
Nelle opere per la catena del freddo il valore di qk è solo il punto di partenza. Il progetto regge se il modello distingue correttamente deposito, movimentazione, scaffalature, impianti sospesi e verifiche locali. Se questa distinzione manca, il rischio è duplice: struttura sovradimensionata nelle verifiche globali e dettagli sottostimati proprio nei punti più sollecitati.
Il problema si vede bene nelle corsie strette, nelle aree con elevata rotazione pallet e nelle celle dove evaporatori, canalizzazioni e passerelle tecniche condividono gli stessi telai o gli stessi traversi secondari. In questi casi il solaio non “vede” un carico uniforme. Vede reazioni puntuali, zone di traffico ripetuto e carichi permanenti o variabili che cambiano posizione e combinazione.
Come impostare il calcolo in modo utile al progetto
In pratica conviene scomporre il magazzino in aree funzionali. Ricevimento, stoccaggio, picking, corsie mezzi, locali tecnici e zone di manutenzione non vanno trattati allo stesso modo, anche se stanno dentro lo stesso involucro refrigerato.
Un'impostazione che funziona in progetto è questa:
Definire il carico d'uso dell'area
Serve per le verifiche globali di solai, soppalchi, passerelle e strutture portanti legate alla destinazione della zona.Mappare i carichi concentrati reali
Montanti delle scaffalature, ruote dei carrelli, piedini di macchine, appoggi di binari e basi impiantistiche richiedono verifiche locali dedicate. Spesso governano piastra, pavimentazione industriale, strati di ripartizione e dettagli di ancoraggio più del carico distribuito.Separare gli impianti dal sovraccarico d'esercizio
Evaporatori, linee frigorifere, canalizzazioni, passerelle e supporti non vanno sommati in blocco al carico di categoria. Bisogna assegnarli all'elemento che li porta davvero, distinguendo azioni permanenti, variabili di manutenzione e possibili eccentricità.Verificare gli effetti della movimentazione
Nei magazzini refrigerati il traffico dei mezzi non incide solo sul pavimento. Incide su urti accidentali, spinte locali, protezioni dei piedritti, barriere e zone di inversione.
Qui si gioca una parte importante del budget. Un modello troppo semplificato porta facilmente a due esiti opposti: platea e struttura principale più pesanti del necessario, oppure pavimento e dettagli locali che entrano in crisi al primo cambio di layout.
Scaffalature e pavimento non si progettano separatamente
Nelle celle frigorifere la posizione dei telai, l'interasse dei corridoi e la quota dei piani di carico influenzano direttamente il comportamento del pavimento e delle strutture di supporto. Per questo conviene coordinare presto lo schema strutturale con le scaffalature per celle frigorifere, invece di trattarle come un arredo da inserire a valle.
È una distinzione pratica, non teorica. Una scaffalatura portapallet con montanti ravvicinati scarica in modo molto diverso da un'area libera con merce a terra. Se il layout cambia, cambiano reazioni, impronte di carico, percorsi dei mezzi e talvolta anche le verifiche sulle fondazioni.
Se il layout logistico cambia dopo il calcolo, va aggiornato anche il modello strutturale.
Errori ricorrenti nei capitolati e negli esecutivi
Gli errori che incontro più spesso sono tre.
- Usare il solo carico distribuito della categoria d'uso come se descrivesse l'intero esercizio del magazzino.
- Trasferire automaticamente alle strutture primarie carichi che in realtà governano verifiche locali, come ruote, montanti e appoggi puntuali.
- Sommare gli impianti frigoriferi al sovraccarico senza distinguere il sistema portante, perdendo il controllo su secondari, pendinature e connessioni.
La correzione è semplice da impostare e richiede disciplina nel progetto. Per ogni zona bisogna fissare uso previsto, attrezzature, mezzi ammessi, punti di carico, componenti sospesi e margine di futura riconfigurazione. Nei magazzini del freddo questo passaggio evita molte varianti tardive, soprattutto quando il committente modifica densità di stoccaggio o schema delle corsie a commessa già avviata.
Verifiche aggiuntive e normative correlate
Il punto critico emerge spesso in cantiere, non nel modello. Il solaio risulta verificato per il sovraccarico d'uso, ma in esercizio compaiono pendinature per evaporatori, barriere di protezione, tamponamenti leggeri, portoni rapidi e linee impiantistiche che chiedono verifiche diverse da quelle del solo carico verticale distribuito.
Le azioni che non conviene lasciare in secondo piano
Nei magazzini del freddo le verifiche locali governano più spesso di quanto si ammetta in fase preliminare. I carichi concentrati non si assorbono con una semplice equivalenza in carico distribuito. Vanno controllati dove entrano davvero nella struttura: appoggi, piastre, pendini, fissaggi, mensole, basi macchina e zone di urto o spinta operativa.
Lo stesso vale per le azioni orizzontali lineari applicate alle pareti e alle protezioni di bordo. In un deposito refrigerato incidono su parapetti, divisori, tamponamenti interni, chiusure leggere e dettagli di ancoraggio. Se il progetto considera solo il telaio principale, queste verifiche arrivano tardi e quasi sempre costano di più.
Poi ci sono le azioni ambientali. Su coperture ampie, con impianti frigoriferi, passerelle tecniche o accessi manutentivi, neve e vento possono diventare la condizione di progetto che comanda la sezione o il fissaggio, non una verifica secondaria.
Prefabbricato, involucro e impianti vanno verificati insieme
Nel prefabbricato refrigerato la lettura globale dell'azione spesso non basta. Le pressioni del vento sugli elementi di facciata, sulle zone d'angolo, sui portoni e sui pannelli di chiusura richiedono verifiche locali coerenti con geometria, vincoli e sistema di fissaggio. È qui che molti capitolati restano generici e gli esecutivi devono recuperare informazioni che servivano prima.
Per celle modulari, magazzini prefabbricati e involucri isolati, il nodo vero è il coordinamento tra struttura principale, sottostrutture secondarie e chiusure. Un pannello sandwich con buone prestazioni termiche non è automaticamente idoneo dal punto di vista meccanico. Conta la luce libera. Contano i punti di vincolo. Contano i fissaggi, le depressioni del vento, le sospensioni impiantistiche e le tolleranze di montaggio. Per questo conviene verificare anche il calcolo della portata dei pannelli sandwich per celle e tamponamenti.
Un evaporatore sospeso è un esempio tipico. Il peso proprio è solo una parte del problema. Bisogna controllare pendinature, eccentricità, vibrazioni, cicli termici e capacità del supporto locale, soprattutto quando l'impianto viene sostituito nel tempo con macchine di taglia diversa.
Il fabbricato funziona bene quando struttura, involucro e impianti sono verificati come un unico sistema di carico e di vincoli.
Le NTC 2018 restano il riferimento principale, ma nella pratica il progetto regge solo se viene letto insieme alle norme collegate su azioni ambientali, prefabbricazione, sismica, dettagli di collegamento e prodotti da costruzione. Nei magazzini frigoriferi questa lettura coordinata evita l'errore più costoso: avere una struttura formalmente verificata e componenti secondari che limitano l'uso reale dell'edificio.
Progettare sicurezza ed efficienza con le NTC 2018
Applicare bene i sovraccarichi NTC 2018 non significa soltanto “passare” una verifica. Significa costruire un magazzino che resta affidabile quando entra in esercizio, quando cambia il layout, quando aumentano la densità di stoccaggio e la complessità impiantistica.
Nel freddo industriale questa impostazione ha un effetto diretto sulla continuità operativa. Un progetto ben calibrato evita limitazioni d'uso inattese, riduce il rischio di interventi correttivi a struttura completata e rende più semplice integrare impianti, automazioni e future espansioni. Al contrario, una lettura superficiale della norma produce quasi sempre costi spostati in avanti.
Cosa conviene tenere fermo in ogni progetto
Ci sono alcuni principi che, nella pratica, funzionano sempre:
- Classificare gli ambienti per uso reale, non per etichetta di capitolato.
- Separare carico di zona, carichi concentrati e impianti senza mescolarli.
- Verificare anche gli effetti locali su pavimenti, facciate, coperture e chiusure prefabbricate.
- Progettare con il layout logistico, non contro il layout logistico.
- Lasciare margine per l'evoluzione dell'impianto quando l'operatività futura è destinata a cambiare.
Le NTC 2018 hanno reso più espliciti molti passaggi che in passato venivano trattati in modo meno ordinato. Questo è un vantaggio, a patto di non ridurre tutto a una tabella. Nei magazzini frigoriferi e nelle celle modulari la qualità del progetto dipende dalla capacità di tradurre la norma in condizioni d'esercizio credibili.
Una struttura sicura non è quella più pesante. È quella progettata con le azioni giuste, nei punti giusti, con il livello di dettaglio giusto.
Per chi deve sviluppare o riqualificare celle frigorifere, magazzini refrigerati e strutture prefabbricate a temperatura controllata, ISOCOSTRUZIONI S.r.l. mette a disposizione esperienza specifica nel settore del freddo industriale, dal concept alla realizzazione chiavi in mano. Se avete bisogno di confrontare layout logistico, involucro prefabbricato, portate e requisiti normativi in un unico progetto coerente, un supporto specializzato nelle applicazioni del freddo aiuta a evitare errori costosi già nelle prime fasi decisionali.
